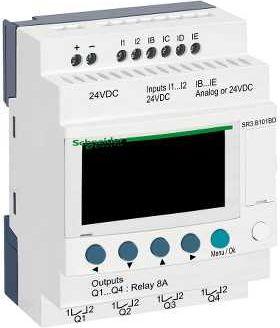

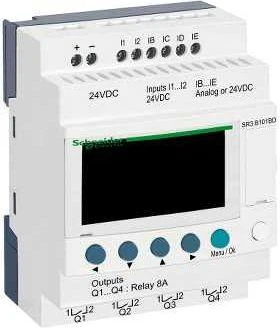

Schneider programuojamas modulis ZELIO LE 6W skaitmeninis 4V relė 24V DC RTC / LCD (SR3B101BD)

Programuojamas modulis ZELIO LE 6 skaitmeniniame 4 relės 24V DC RTC / LCD (SR3B101BD) III PRIEDAS Gaminių asortimentas Želio logic Gaminio tipas arba komponentas Modulis Smart relė Papildomi parametrai vietinio ekrano Z Skaičius valdymo linijų 0... 500 su FBD programavimas0... 240 programavimo kopėčios Ciklo laikas 6... 90 ms Atsarginis laikas 10 metų 25 ° C Laiko poslinkis 6 s per mėnesį esant 25 ° C12 min per metus 0... 55 ° C atmintinė kiekvieno sujungimo Vardinė maitinimo įtampa [Us] 24 V Išėjimo įtampos ribos 19.2.. 30 V maitinimo 100 mA (be plėtinių) Maitinimo nuostoliai vatais (W) 3 W be plėtimosi 8 W su plėtiniais apsauga nuo atvirkštinio poliariškumo su diskretišku įėjimo numeriu 6 pagal EN / IEC 61131-2 tipą 1 diskrečiųjų įėjimo įtampa 24 V nuolatinė srovė (DC) 4 mA skaičiavimo dažnis 1 kHz, kai įėjimo įtampa 1, garantuojama > = 15 V, kai įėjimo grandinė I1... IA ir IH... IR > = 15 V, kai įėjimo įtampa IB... Kintamosios srovės generatorius (-iai) (2) IG - kaip diskrečiosios įėjimo grandinės 1-oji laiduota srovė > = 1.2 mA - IB... IG - kaip diskrečiosios įėjimo grandinės > = 2, 2 mA diskrečiųjų įvesties grandinių I1... IA ir IH... IR Current State 0 garantuojama < = 0, 5 mA IB... Kintamosios srovės generatoriai, kurių galia ne didesnė kaip 750 W IR įėjimo suderinamumas 3-vielos PNP artumo jutikliai (diskretiškas įvestis) analoginis įvestis 4 analoginis įvestis analoginė įėjimo skiriamoji geba 8 bitai LSB vertė 39 mV (analoginė įėjimo grandinė) perskaičiavimo laikas Smart relės ciklas analoginės įėjimo grandinės perskaičiavimo klaidai + / - 5% 25 ° C temperatūroje (analoginė įėjimo grandinė + / - 6,2% 55 ° C temperatūroje), analoginė įėjimo grandinė Pakartojamas tikslumas + / - 2% 55 ° C temperatūroje (analoginė įėjimo grandinė) 10 m veikimo intervalas tarp stočių, su ekranuotu kabeliu (neizoliuotu jutikliu), skirtu 12 kamerų (IB... IG kaip analoginės įėjimo grandinės) 12 kamerų (IB... IG kaip atskiros įėjimo grandinės) 7.4k ohm (diskretinės įėjimo grandinės I1... IA ir IH... IR) I [...]
