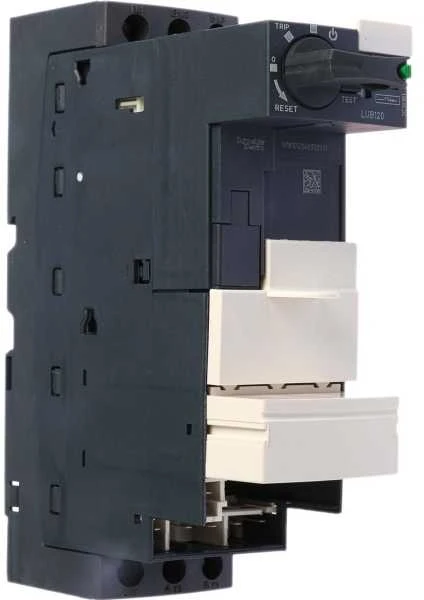

„Schneider Power Base Unit 32A“ (LUB320)

Bazinės galios blokas 32A (LUB320)   Aprašymas Produktų gama TeSys Produkto pavadinimas TeSys U Sutrumpintas įrenginio pavadinimas LUB Produkto arba komponento tipas Pagrindas - tiesioginis paleidimas Polių skaičius 3P Izoliacijos funkcija Taip [Ith] vardinė šiluminė srovė 32 A Naudojimo kategorija AC-43 AC-44 AC-41 Valdymo įtampos vertė 110...220 V DC 110...240 V AC 50/60 Hz 24 V AC 50/60 Hz 24 V DC 48 V AC 50/60 Hz 48...72 V DC   Papildomi parametrai Įmontuoti pagalbiniai kontaktai 1 NO + 1 NC Pagalbinių kontaktų tipas Sujungti kontaktai (1 NO + 1 NC) pagal IEC 60947-4-1 Veidrodinio kontakto tipas (1 NC) galios būsena pagal IEC 60947-1 [Ue] vardinė darbinė įtampa 230 V 440 V 500 V 690 V Tinklo dažnis 40...60 Hz [Ie] vardinė darbinė srovė 21 A esant 690 V 23 A esant 500 V 32 A esant = 72 V UŽDARYMAS su LUCA, LUCB, LUCC, LUCD valdymo grandinėms 60 ms esant 48 V UŽDARYMAS su LUCA, LUCB, LUCC, LUCD valdymo grandinėms 65 ms UŽDARYMAS su LUCM valdymo grandinėms 70 ms esant 24 V UŽDARYMAS su LUCA, LUCB, LUCC, LUCD valdymo grandinėms Mechaninis atsparumas 15000000 ciklas Darbo greitis 60 c./min [Ui] vardinė izoliacijos įtampa 600 V pagal CSA C22.2 Nr 14 600 V pagal UL 508 690 V pagal IEC 60947-1 3 [Uimp] vardinė atsparumo impulsinei įtampai vertė 6 kV pagal IEC 60947-6-2 Grandinės atskyrimas saugos tikslais 400 V SELV tarp valdymo ir papildomų grandinių pagal IEC 60947-1 priedą N 400 V SELV tarp valdymo arba papildomos grandinės ir pagrindinės grandinės pagal IEC 60947-1 priedą N Prijungimai - gnybtai Galios grandinė varžtiniai gnybtai 2 laidai 1.5...6 mm² - laido lankstumas lankstus - be laido antgalio Galios grandinė varžtiniai gnybtai 1 laidas 1...10 mm² - laido lankstumas standus - be laido antgalio Galios grandinė varžtiniai gnybtai 1 laidas 1...6 mm² - laido lankstumas lankstus - su laido antgaliu Galios grandinė varžtiniai gnybtai 1 laidas 2.5...10 mm² - laido lankstumas lankstus - be laido antgalio Galios grandinė varžtiniai gnybtai 2 laidai 1...6 mm² - laido lankstumas lankstus - su laido antgaliu Galios grandinė varžtiniai gnybtai 2 laidai 1...6 mm² - laido lankstumas standus - be laido antgalio Valdymo grandinės be jungties Priveržimo momentas Valdymo grandinės 0.8...1.2 N.m - su 5 mm plokščiu atsuktuvu Valdymo grandinės 0.8...1.2 N.m - su 5 mm Philips Nr 1 atsuktuvu Galios grandinė 1.9...2.5 N.m - su 6 mm plokščiu atsuktuvu Galios grandinė 1.9...2.5 N.m - su 6 mm Philips Nr 2 atsuktuvu Plotis 45 mm Aukštis 145 mm Gylis 126 mm Produkto masė 0.865 kg   Darbo aplinka Šilumos išsklaidymas 3 W valdymo grandinėms su LUCA, LUCB, LUCC, LUCD 1,8 W valdymo grandinėms su LUCM Atsparumas trumpiems maitinimo dingimams 3 ms Atsparumas įtampos dingimams 70 % 500 ms pagal IEC 61000-4-11 Produkto sertifikatai ABS CSA ASEFA LROS (Lloyds register of shipping) ATEX BV UL GOST CCC DNV GL Standartai CSA C22.2 Nr 14 tipas E EN 60947-6-2 IEC 60947-6-2 UL 508 tipas E su tarpfazine pertvara Apsaugos laipsnis IP IP20 priekinis skydelis ir sujungti gnybtai pagal IEC 60947-1 IP20 kitos dalys pagal IEC 60947-1 IP40 išorinė priekinio skydelio jungčių zona pagal IEC 60947-1 Apsauginis veikimas TH pagal IEC 60068 Aplinkos temperatūra darbui -25...60 °C su LUCM -25...70 °C su LUCA, LUCB, LUCC, LUCD Aplinkos temperatūra saugojimui -40...85 °C Atsparumas ugniai 650 °C pagal IEC 60695-2-12 960 °C įtampingųjų elementų atraminės dalys pagal IEC 60695-2-12 Darbo aukštis (metrais virš jūros lygio) 2000 m Atsparumas smūgiams 10 gn atviri galios poliai pagal IEC 60068-2-27 15 gn uždari galios poliai pagal IEC 60068-2-27 Atsparumas vibracijoms 2 gn 5...300 Hz atviri galios poliai pagal IEC 60068-2-27 4 gn 5...300 Hz uždari galios poliai pagal IEC 60068-2-27 Atsparumas elektrostatinėms iškrovoms 8 kV 3 lygis atvirame ore pagal IEC 61000-4-2 8 kV 4 lygis ant kontakto pagal IEC 61000-4-2 Atsparumas spinduliuotei 10 V/m 3 pagal IEC 61000-4-3 Atsparumas greitiems pereinamiesiems procesams 2 kV[ ]klasė[ ]3 nuoseklusis ryšys pagal IEC 61000-4-4 4 kV[ ]klasė[ ]4 visos grandinės, išskyrus nuoseklųjį ryšį pagal IEC 61000-4-4 Nesikartojanti smūginė banga 1 kV nuoseklusis režimas 24...240 V AC pagal IEC 60947-6-2 1 kV nuoseklusis režimas 48...220 V DC pagal IEC 60947-6-2 2 kV bendrasis režimas 24...240 V AC pagal IEC 60947-6-2 2 kV bendrasis režimas 48...220 V DC pagal IEC 60947-6-2 Atsparumas radijo elektriniams laukams 10 V pagal IEC 61000-4-6
