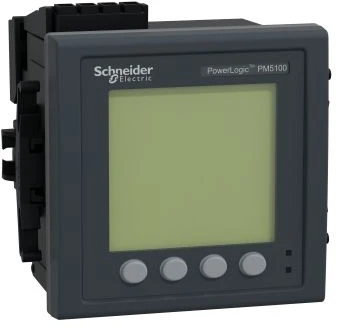

Schneider PM5110 skydelyje montuojamas matuoklis, skirtas 15 harmonikų 33 Modbus signalizacijai (METSEPM5110)

Skaitiklis PM5110 skirtas montavimui skydelyje, iki 15-osios harmonikos, 33 aliarmai, Modbus (METSEPM5110)   Pagrindiniai parametrai gamų produktų PowerLogic   Produkto pavadinimas PowerLogic PM5000   sutrumpintas įrenginio pavadinimas PM5110   Produkto tipas arba komponentas Tinklo parametrų analizatorius   Papildomi parametrai energijos kokybės analizė Iki 15-osios harmonikos   įrenginio paskirtis Galios monitoringas   matavimo tipas EnergijaAktyvioji ir reaktyvioji galiaĮtampaSrovėDažnisGalbos koeficientas   vardinė maitinimo įtampa [Us] 100...415 V AC[ ][ ](45...65 Hz)125...250 V DC   tinklo dažnis 50 Hz60 Hz   Vardinė srovė [In] 1 A5 A   Polių aprašymas 1P + N3P3P + N   energijos suvartojimas VA 10 VA  esant  415 V   ekrano tipas Apšviestas LCD   ekrano skiriamoji geba 128 x 128 pikselių   atrankos dažnis 64 mėginiai/ciklą   matavimo srovė 10...9000 mA   analoginio įėjimo tipas Srovė (varža 0.3 mOhm)Įtampa (varža 5 MOhm)   matuojama įtampa 35...690 V AC 45...65 Hz tarp fazių20...400 V AC 45...65 Hz tarp fazės ir neutralaus laido   dažnio matavimo diapazonas 45...65 Hz   įėjimų skaičius 0   matavimo tikslumas +/- 0.5 % aktyvioji energija+/- 2 % reaktyvioji energija+/- 0.5 % aktyvioji galia+/- 0.5 % pilnutinė galia+/- 0.05 % dažnis+/- 0.005 % galios koeficientas+/- 0.5 % srovė+/- 0.5 % įtampa   tikslumo klasė Klasė 0.5S (aktyvioji energija pagal IEC 62053-22)   išėjimų skaičius 1 skaitmeninis   ryšio prievado protokolas Modbus RTU ir ASCII 2 laidai,[ ][ ][ ]9.6, 19.2 ir 38.4 kbodų,[ ] lyginis/nelyginis arba nėra,[ ] izoliacija 2500 VJBUS   ryšio prievado palaikymas RS485   duomenų įrašymas Min/maks momentinės vertėsLaiko įrašymas   montavimo būdas Skydelyje   pagalba montuojant Rėmas   Standartai IEC 60529IEC 61557-12IEC 62053-22EN 50470-1EN 50470-3UL 61010-1IEC 62053-24   produkto sertifikavimas CE pagal IEC 61010-1CULus pagal UL 61010-1   Plotis 96 mm   gylis 72 mm   aukštis 96 mm   Produkto masė 380 g   Darbo sąlygos elektromagnetinis suderinamumas ● laidinis ir spinduliuojamas spinduliavimas[ ]klasė[ ]B klasė, atitinka EN 55022● leistini srovės harmoninių emisijų lygiai[ ]klasė[ ]A klasė, atitinka IEC 61000-3-2● elektrostatinė iškrova[ ]klasė[ ]4 lygis, atitinka IEC 61000-4-2● laidiniai RF trikdžiai[ ]klasė[ ]3 lygis, atitinka IEC 61000-4-6● magnetinis laukas tinklo dažniu[ ]klasė[ ]4 lygis, atitinka IEC 61000-4-8   apsaugos laipsnis IP IP52 (priekis) pagal IEC 60529IP30 (korpusas) pagal IEC 60529   santykinė drėgmė 5...95 % 50 °C   užterštumo laipsnis 2   aplinkos temperatūra darbui -25...70 °C   aplinkos temperatūra saugojimui -40...85 °C   darbo aukštis (metrais virš jūros lygio) 2000 m   Plėtros pasiūlymas Plėtros pasiūlymo statusas Aukštos kokybės produktas
