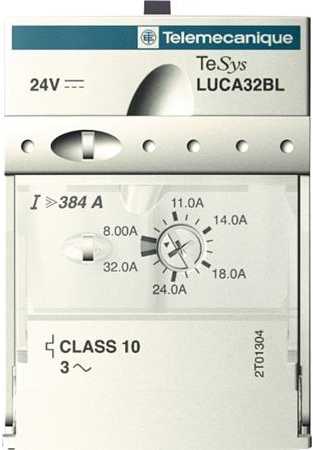

Schneider Electric Schneider Blok wyzwalacza 8-32A 24V DC (LUCA32BL)

Blokatoriaus atleidiklis 8–32 A 24 V DC (LUCA32BL)   Pagrindiniai parametrai Produktų asortimentas TeSys Produkto pavadinimas TeSys U Trumpasis įrenginio pavadinimas LUCA Produkto tipas arba komponentas Standartinis valdymo blokas Produkto paskirtis Pagrindiniai apsaugos reikalavimai, taikomi variklių paleidikliams, apsauga nuo perkrovos ir trumpojo jungimo Produkto suderinamumas ASILUFC5ASILUFC51LUFC00LUFN.. Naudojimo kategorija AC-41AC-43AC-44 Variklio galia kW 15 kW esant 400...440 V kintamajai srovei (AC) 50/60 Hz15 kW esant 500 V kintamajai srovei (AC) 50/60 Hz18.5 kW esant 690 V kintamajai srovei (AC) 50/60 Hz Šiluminės apsaugos nustatymo diapazonas 8...32 A Valdymo įtampa [Uc] 24 V DC Atleidimo klasė perkrovos atveju Klasė 10 – dažnio riba 40...60 Hz – temperatūros kompensacija -25...70 °C – atitinka IEC 60947-6-2Klasė 10 – dažnio riba 40...60 Hz – temperatūros kompensacija -25...70 °C – atitinka UL 508 Papildomi parametrai Galima funkcija Apsauga nuo trumpojo jungimo į žemęRankinis atstatymasApsauga nuo perkrovos ir trumpojo jungimoApsauga nuo fazės dingimo ir fazių nesimetrijos Montavimo būdas Keičiamas Montavimo vieta Maitinimo pusė Valdymo įtampos diapazonas 20...27 V DC, kai 24 V grandinė veikia Įprastas srovės suvartojimas 130 mA esant 24 V DC I maksimali uždarant su LUB12220 mA esant 24 V DC I maksimali uždarant su LUB3260 mA esant 24 V DC I efektyvioji užsandarina su LUB1280 mA esant 24 V DC I efektyvioji užsandarina su LUB32 Veikimo laikas 35 ms atidarymas su LUB12 valdymo grandinei35 ms atidarymas su LUB32 valdymo grandinei70 ms UŽDARYMAS su LUB12 valdymo grandinei70 ms UŽDARYMAS su LUB32 valdymo grandinei Apkrovos tipas Trifazis variklis – aušinimas su natūralia konvekcija Atleidimo slenkstis 14,2 x Ir +/- 20 % Vardinė izoliacijos įtampa [Ui] 600 V pagal UL 508690 V pagal IEC 60947-1600 V pagal CSA C22.2 Nr. 14 Vardinė impulsinė atlaikomoji įtampa [Uimp] 6 kV pagal IEC 60947-6-2 Grandinės atskyrimas saugos tikslais 400 V SELV tarp valdymo ir papildomų grandinių pagal IEC 60947-1400 V SELV tarp valdymo arba papildomos grandinės ir pagrindinės grandinės pagal IEC 60947-1 Produkto masė 0.135 kg Eksploatacinė aplinka Šilumos išsklaidymas 3 W valdymo grandinei su LUB32 Atsparumas trumpiems maitinimo dingimams 3 ms Atsparumas įtampos įdubimams 70 % 500 ms pagal IEC 61000-4-11 Standartai EN 60947-6-2IEC 60947-6-2UL 508 E tipas su fazių pertvaraCSA C22.2 Nr. 14 E tipas Produkto sertifikatai ABSASEFAATEXBVCCCCSADNVGLGOSTLROS (Lloyds register of shipping)UL Apsaugos laipsnis IP IP20 priekinis skydelis ir sujungti gnybtai pagal IEC 60947-1IP20 kitos plokštės pagal IEC 60947-1IP40 išorinė priekinio skydelio jungčių zona pagal IEC 60947-1 Apsauginis veikimas TH pagal IEC 60068 Aplinkos temperatūra eksploatacijai -25...70 °C Aplinkos temperatūra sandėliavimui -40...85 °C Eksploatacijos aukštis (metrais virš jūros lygio) 2000 m Atsparumas ugniai 650 °C pagal IEC 60695-2-12960 °C įtampingųjų dalių atraminės dalys pagal IEC 60695-2-12 Atsparumas smūgiams 10 gn atviri maitinimo poliai pagal IEC 60068-2-2715 gn uždaryti maitinimo poliai pagal IEC 60068-2-27 Atsparumas vibracijai 2 gn 5...300 Hz atviri maitinimo poliai pagal IEC 60068-2-64 gn 5...300 Hz uždaryti maitinimo poliai pagal IEC 60068-2-6 Atsparumas elektrostatinių išlydžių poveikiui 8 kV 3 lygis ore pagal IEC 61000-4-28 kV 4 lygis ant kontakto pagal IEC 61000-4-2 Atsparumas spinduliuotei 10 V/m 3 pagal IEC 61000-4-3 Atsparumas greitiems pereinamiesiems procesams 2 kV[tarpas]klasė[tarpas]3 nuoseklusis ryšys pagal IEC 61000-4-44 kV[tarpas]klasė[tarpas]4 visos grandinės, išskyrus nuoseklųjį ryšį pagal IEC 61000-4-4 Atsparumas radijo elektriniams laukams 10 V pagal IEC 61000-4-6 Tvarumo pasiūlymas Tvarumo pasiūlymo statusas Ekologiškas produktas Green Premium
