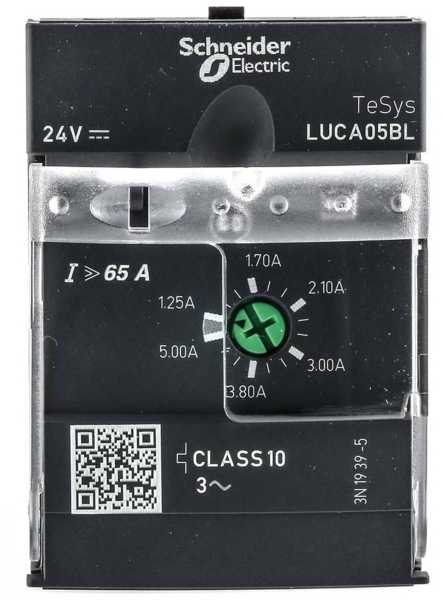

Schneider Electric Schneider 3-polių atpalaidavimo blokas variklio apsaugai 1,25-5A 24V DC (LUCA05BL)

3 polių atpalaidavimo blokas, variklio apsauga 1,25–5 A, 24 V DC (LUCA05BL). Aprašymas. Gaminių gama „TeSys". Gaminio pavadinimas „TeSys U". Sutrumpintas įrenginio pavadinimas LUCA. Produkto tipas arba komponentas – standartinis valdymo blokas. Produkto paskirtis – pagrindiniai variklio paleidiklių apsaugos reikalavimai: perkrova ir trumpasis jungimas. Produkto suderinamumas: LUFN.., ASILUFC5, LUFC00, ASILUFC51. Naudojimo kategorija AC-41, AC-44, AC-43. Variklio galia kW: 3 kW esant 690 V kintamajai srovei (AC) 50/60 Hz; 1,5 kW esant 400...440 V kintamajai srovei (AC) 50/60 Hz; 2,2 kW esant 500 V kintamajai srovei (AC) 50/60 Hz. Šiluminės apsaugos nustatymo diapazonas 1,25...5 A. Valdymo įtampos vertė 24 V DC. Atpalaidavimo klasė esant perkrovai: 10 klasė – dažnio riba 40...60 Hz; temperatūros kompensavimas –25...70 °C; atitinka IEC 60947-6-2. 10 klasė – dažnio riba 40...60 Hz; temperatūros kompensavimas –25...70 °C; atitinka UL 508. Papildomi parametrai: galima funkcija – apsauga nuo trumpojo jungimo į žemę; apsauga nuo fazės dingimo ir fazių asimetrijos; apsauga nuo perkrovos ir trumpojo jungimo; rankinis atstatymas. Montavimo būdas – keičiamas. Montavimo vieta – maitinimo pusė. Valdymo įtampos diapazonas 20...27 V DC, kai 24 V grandinė veikia. Įprastos energijos sąnaudos: 130 mA esant 24 V DC; didžiausia I uždarant su LUB12 – 220 mA esant 24 V DC; didžiausia I uždarant su LUB32 – 60 mA esant 24 V DC; I rms užsandarinus su LUB12 – 80 mA esant 24 V DC; I rms užsandarinus su LUB32. Veikimo laikas: 35 ms atidarymas su LUB12 valdymo grandinėms; 35 ms atidarymas su LUB32 valdymo grandinėms; 70 ms uždarymas su LUB12 valdymo grandinėms; 70 ms uždarymas su LUB32 valdymo grandinėms. Apkrovos tipas – trifazis variklis su natūraliu aušinimu. Atpalaidavimo slenkstis 14,2 x Ir +/- 20 %. [Ui] vardinė izoliacijos įtampa: 600 V pagal CSA C22.2 Nr. 14; 600 V pagal UL 508; 690 V pagal IEC 60947-1. [Uimp] vardinė atsparumo impulsinei įtampai vertė 6 kV pagal IEC 60947-6-2. Grandinės atskyrimas saugos tikslais: 400 V SELV tarp valdymo ir papildomų grandinių pagal IEC 60947-1; 400 V SELV tarp valdymo arba papildomos grandinės ir pagrindinės grandinės pagal IEC 60947-1. Produkto masė 0,135 kg. Apie produktą: šilumos išsklaidymas 2 W valdymo grandinėms su LUB12; 3 W valdymo grandinėms su LUB32. Atsparumas trumpiems maitinimo dingimams 3 ms. Atsparumas įtampos dingimams 70 % 500 ms pagal IEC 61000-4-11. Standartai: CSA C22.2 Nr. 14 E tipas; EN 60947-6-2; IEC 60947-6-2; UL 508 E tipas su tarpfazių pertvara. Produkto sertifikatai: ATEX, ASEFA, DNV, BV, UL, CSA, ABS, LROS (Lloyds register of shipping), GOST, CCC, GL. Apsaugos laipsnis: IP20 priekinis skydelis ir sujungti gnybtai pagal IEC 60947-1; IP20 kitos plokštės pagal IEC 60947-1; IP40 išorinė priekinio skydelio jungčių zona pagal IEC 60947-1. Apsauginis veikimas TH pagal IEC 60068. Aplinkos temperatūra eksploatacijos metu –25...70 °C. Aplinkos temperatūra laikymo metu –40...85 °C. Eksploatacijos aukštis (metrais virš jūros lygio) 2000 m. Atsparumas ugniai: 650 °C pagal IEC 60695-2-12; 960 °C laikančiosioms įtampingųjų dalių dalims pagal IEC 60695-2-12. Atsparumas smūgiams: 10 gn atidaryti maitinimo poliai pagal IEC 60068-2-27; 15 gn uždaryti maitinimo poliai pagal IEC 60068-2-27. Atsparumas vibracijai: 2 gn 5...300 Hz atidaryti maitinimo poliai pagal IEC 60068-2-6; 4 gn 5...300 Hz uždaryti maitinimo poliai pagal IEC 60068-2-6. Atsparumas elektrostatinėms iškrovoms: 8 kV 3 lygis atvirame ore pagal IEC 61000-4-2; 8 kV 4 lygis ant kontakto pagal IEC 61000-4-2. Atsparumas spinduliuotei 10 V/m 3 pagal IEC 61000-4-3. Atsparumas greitiems pereinamiesiems procesams: 2 kV [ ] 3 klasė [ ] nuoseklusis ryšys pagal IEC 61000-4-4; 4 kV [ ] 4 klasė [ ] visos grandinės, išskyrus nuoseklųjį ryšį, pagal IEC 61000-4-4. Atsparumas radijo elektriniams laukams 10 V pagal IEC 61000-4-6. Produkto pasiūla. Tvarumo pasiūlos statusas – aukštos kokybės produktas. RoHS (datos kodas RRTT) – atitinka, nuo 1015. „Schneider Electric" atitikties deklaracija. REACh – nuorodoje nėra SVHC medžiagų, viršijančių slenkstinę vertę. Produkto ekologinis profilis – prieinamas. Produkto profilis. Instrukcijos dėl produkto eksploatacijos pabaigos – prieinamos. Produkto utilizavimo vadovas.
