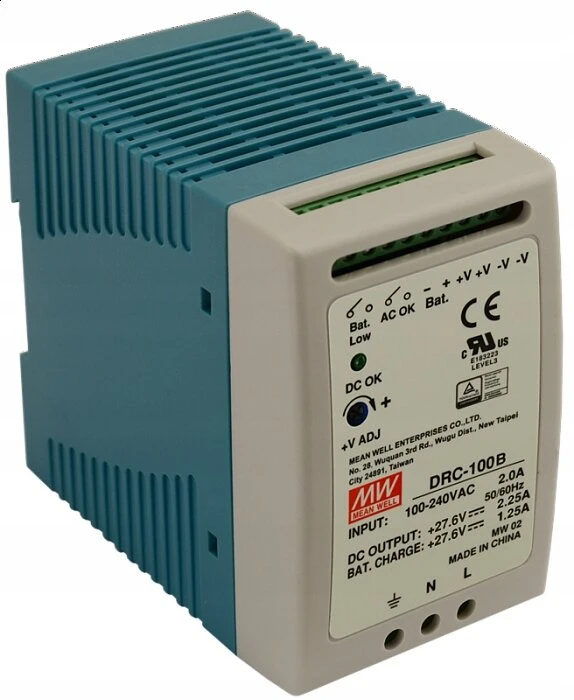

buferio pople, skirtas din, reiškia šulinį DRC-100b 24v 2.25a

Aprašymas:

Maitinimo šaltiniai iš DRC serijos Jie yra skirti elektronikos, pramoninės automatizavimo, prieigos valdymo sistemų, aliarmo sistemų ir kt. Maitinimui, bendradarbiaudami su baterijų baterijomis -baterijomis. Pasižymi mažais matmenimis ir dideliu efektyvumu.

Šie maitinimo šaltiniai yra skirti montuoti ant DIN TS -35/7,5 arba 15 bėgių. Jiems būdingas platus temperatūros veikimo diapazonas nuo –30 ° C iki +70 ° C.

Svarbiausios „Meanwell DRC-100B“ maitinimo šaltinio savybės:

Universali kintamosios srovės tiekimo įtampa - nuo 90 iki 264 V ir DC - 127 iki 370 V
Apsauga: anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -anti -Ande -Anti
OC Techniniai išėjimai: AC OK - AC tinklo gedimas, šikšnosparnis. Žemas - žema akumuliatoriaus įtampa
Didelis efektyvumas - 88%
Apsauga nuo gilios baterijos iškrovos
Apsauga nuo įtampos kritimo ir atvirkštinio akumuliatoriaus poliškumo
Aušinimas atviroje sistemoje (be priverstinės oro cirkuliacijos)

Techninė specifikacija:

išvesties parametrai:

Išėjimo įtampa: 27,6 V DC
Išėjimo srovė: 2.25a
Išėjimo dabartinis diapazonas: 0 - 2.25a
Akumuliatoriaus išėjimo įtampa: 27,6 V DC
Maksimalus akumuliatoriaus įkrovimo srovė: 1.25a
Baterijų įkrovimo diapazonas: 0 - 1.25a
Rekomenduojama baterija: be priežiūros/gelis 12 V 7-18AH (2 vnt)
Galia: 96,6W
Trikdžiai ir triukšmas: 200mV p-p
Išėjimo įtampos diapazonas: 24 - 30 V DC
Išėjimo įtampos tolerancija: ± 1%
Stabilizavimas iš tinklo pokyčių: ± 0,5%
Stabilizavimas iš apkrovos pokyčių: ± 0,5%
Nustatymo/auginimo/laikymo laikas: 400ms/50ms/50ms

įvesties parametrai:

Įvesties įtampos diapazonas: 90-264VAC arba 127-370VDC
Dažnių diapazonas: 47 - 63Hz
Efektyvumas: 89%
Įvesties srovė: 1.1a (esant 230 V ac)
Maksimalus srovės insultas: 60a (esant 230 V ac)

Saugumas:

Prieš perkrovą: 105% - 150% maksimalios išėjimo galios. Apsaugos tipas: išėjimo iškirpimas -Off; Įtampos grąžinimas įvyksta po perkrovos sustojimo.
per naktį: 28,98 - 37,26 V
Prieš per didelį akumuliatoriaus išleidimą: 20 V (± 1 V)

aplinka:

Darbinė temperatūra: nuo -30 iki +70 ° C
Darbo drėgmė: 20 - 90% (neišplėšta)
Temperatūra ir drėgmė: nuo -40 iki +85 ° C, 10–95 RH
Temperatūros funkcijos efektyvumas: ± 0,03% / ° C (0 - 50 ° C) esant išėjimui
Vibracija: 10 - 500Hz, 2g 10 min/1 ciklas, 60 minučių išilgai kiekvienos ašies x, y, z

Sauga:

Standartai: UL60950-1, TUV EN60950-1
Izoliacijos įtampa: I/P-O/P: 3KV AC, I/P-FG: 1,5 kV AC, O/P-FG: 0,5 kV AC
Atsparumas izoliacijai: I/P-O/P, I/P-FG, O/P-FG: 100MΩ/500 V DC
EMI skleidžiama ir vykdoma: pagal EN55022 (CISPR22) B klasę, EN61000-3-2, -3
Harmonika: pagal standartą EN61000-3-2.3
Pasipriešinimas EMS: pagal standartą EN61000-4-2,3,4,5,6,8,11; Env50204, EN55024

Kita:

MTBF: 410,1 tūkst. Valandų pagal MIL-HDBK-217F (25 ° C)
Matmenys: 55 x 90 x 100 mm (ilgis x plotis x aukštis)
Svoris: 0,37 kg

Komentarai:

1. Visi parametrai, jei jie nėra pažymėti, nustatomi skirtingai esant 230 V maitinimo šaltiniui, nominali apkrovai, 25OC, 70% RH drėgmei.

2. Sutrikimai ir triukšmas, išmatuotas 20MHz juostoje, naudojant zondą (12 susuktų laidų porų), baigėsi 0,1UF ir 47UF kondensatoriais

3. Jei maitinimo šaltinis laikomas įrenginiu, kuris bus įdiegtas galutinio produkto viduje, šis produktas turėtų būti dar kartą išbandytas (įskaitant pastatytą maitinimo šaltinį), atsižvelgiant į EMC direktyvų

4. Maitinimo šaltinis parduodamas be kabelių, kad būtų galima prisijungti prie baterijų.
