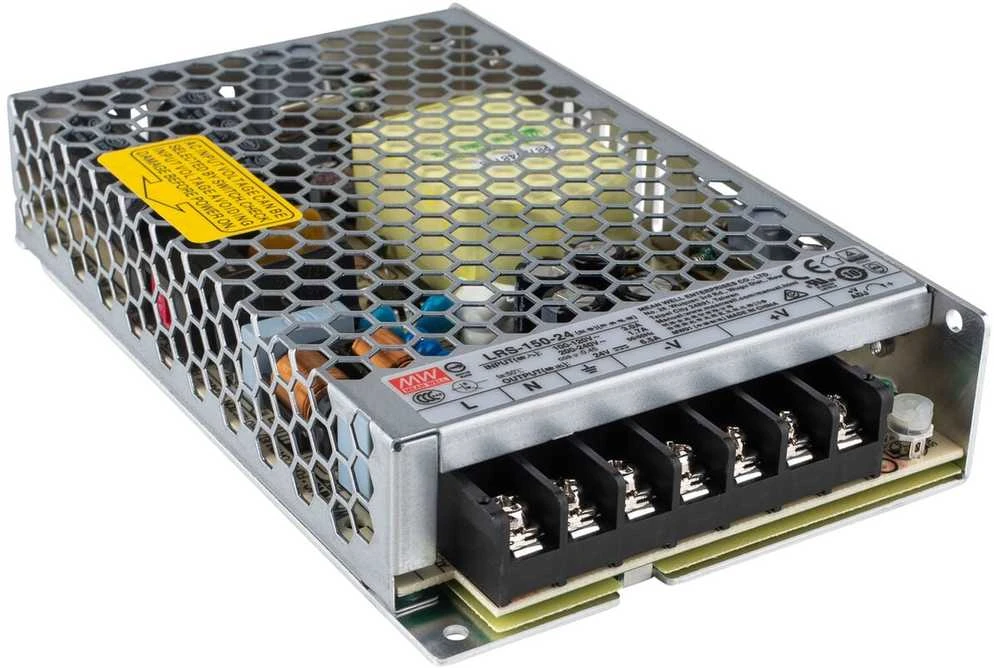

Impulsinis maitinimo šaltinis 24V 6.5A uždaras MEAN WELL, žema kaina

Tipas: Uždaras impulsinis maitinimo šaltinis
Modelis: LRS-150-24
Įėjimo įtampos diapazonas: IN 170-264VAC / 240-370VDC
Išėjimo įtampos diapazonas: OUT 21.6-28.8VDC
Galia: 156W
Srovė: 6.5A
Įtampa: 24V
Darbinė temperatūra: -30°C ÷ +70°C
Išėjimo įtampos reguliavimas: su korpuse integruotu potenciometru
Apsaugos klasė: OVC III
Matmenys: 159 x 97 x 30 mm
Prekės ženklas: MEAN WELL

Bendrieji duomenys
Modelis	LRS-150-24
Išvesties įtampa	24V DC
Nominali srovė	6.5A
Srovės diapazonas	0 – 6.5A
Nominali galia	156W
Rizės ir triukšmas (maks.)	200 mVp-p
Įtampos reguliavimo diapazonas	21.6 – 28.8V
Įtampos paklaida	±1.0%
Linijinė reguliacija	±0.5%
Krovos reguliacija	±0.5%
Naudingumo koeficientas (tip.)	89%
Įvesties įtampos diapazonas	85 – 132 VAC / 170 – 264 VAC (selectable by switch), 240 – 370 VDC (switch on 230 VAC)
Dažnių diapazonas	47 – 63 Hz
Kintamosios srovės stipris (tip.)	3A @ 115 VAC / 1.7A @ 230 VAC
Įjungimo srovė	Cold start 60A @ 230 VAC
Nutekėjimo srovė	<0.75 mA @ 240 VAC
Hold-up Time (Typ.)	40 ms @ 230 VAC / 35 ms @ 115 VAC at full load
Nustatymo, pakilimo laikas	500 ms, 30 ms @ 230/115 VAC at full load
Perkrovos apsauga	110 – 140% rated output power (hiccup mode, auto recovery)
Overvoltage Protection	28.8 – 33.6V (shutdown, re-power to recover)
Overtemperature Protection	Shutdown output, re-power to recover
Darbinė temperatūra	–30°C to +70°C (refer to derating curve)
Sandėliavimo temperatūra	–40°C to +85°C
Darbo drėgmė	20 – 90% RH (non-condensing)
Laikymo drėgmė	10 – 95% RH (non-condensing)
Temperatūros koeficientas	±0.03% / °C (0 – 50°C)
Vibracija	10 – 500 Hz, 5G, 10 min/cycle, 60 min along X, Y, Z axes
MTBF	2707.7K hrs (Telcordia SR-332); 558.2K hrs (MIL-HDBK-217F, 25°C)
Izoliacijos varža	100M Ohms @ 500 VDC, 25°C, 70% RH
Atsparumo įtampa	I/P–O/P: 4kVAC; I/P–FG: 2kVAC; O/P–FG: 1.25kVAC
Enclosure Dimensions	159 × 97 × 30 mm (L×W×H)
Svoris	0.42 kg; Packing: 30 pcs / 13.8 kg / 0.80 CUFT
Aušinimo metodas	Free air convection (fanless)
Case Number	241A
Terminal Pin Assignments	Pin 1: AC/L, Pin 2: AC/N, Pin 3: FG, Pins 4/5: –V, Pins 6/7: +V
Sertifikatai	UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16, GB 4943.1, BSMI CNS15598-1, EAC TP TC 004, KC K60950-1, BIS IS13252 (Part1):2010, AS/NZS 62368.1 (CB)
EMC atitiktis	EN55032 (CISPR32) Class B, EN61000-3-2 (Class A ≤75% load), EN61000-3-3, EN61000-4-2/3/4/5/6/8/11, EN61000-6-2, EN55035
Savybės	Selectable AC input (115/230VAC), withstands 300VAC surge for 5 sec, no-load power <0.5W, high efficiency, metallic mesh case, LED indicator, full protections (OVP/OLP/OTP/SCP), 5G vibration, compact 1U design
Garantija	3 years
Naudojimas	Industrial automation, control systems, electrical/electronic equipment, instruments, household appliances
