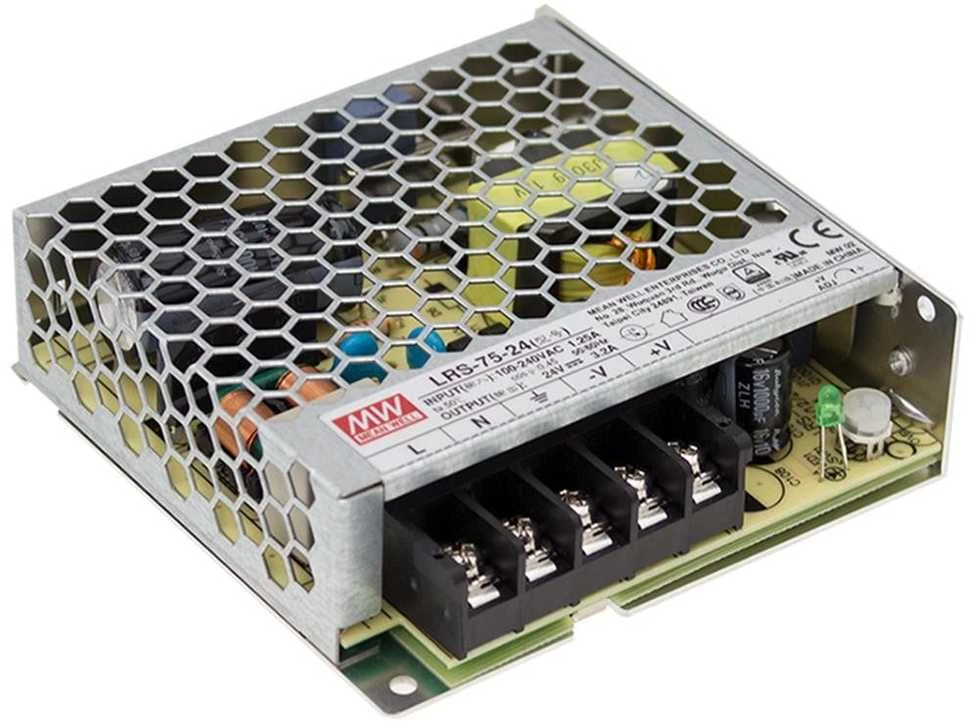

Impulsinis maitinimo šaltinis 24V 3.2A uždaras MEAN WELL, žema kaina

Tipas: Uždaras impulsinis maitinimo šaltinis
Modelis: LRS-75-24
Įėjimo įtampos diapazonas: IN 85-264VAC / 120-373VDC
Išėjimo įtampos diapazonas: OUT 21.6-28.8VDC
Galia: 76.8W
Srovė: 3.2A
Įtampa: 24V
Darbinė temperatūra: -30°C ÷ +70°C
Išėjimo įtampos reguliavimas: su korpuse integruotu potenciometru
Apsaugos klasė: OVC III
Matmenys: 99 x 97 x 30 mm
Prekės ženklas: MEAN WELL

Bendrieji duomenys
Modelis	LRS-75-24
Išvesties įtampa	24V DC
Nominali srovė	3.2A
Nominali galia	76.8W
Įtampos reguliavimo diapazonas	21.6 – 28.8V
Įtampos paklaida	±1.0%
Linijinė reguliacija	±0.5%
Krovos reguliacija	±0.5%
Rizės ir triukšmas (maks.)	150 mVp-p
Naudingumo koeficientas (tip.)	90%
Įvesties įtampos diapazonas	85 – 264 VAC / 120 – 373 VDC
Dažnių diapazonas	47 – 63 Hz
Kintamosios srovės stipris (tip.)	1.4A @ 115 VAC; 0.85A @ 230 VAC
Įjungimo srovė	Cold start 65A @ 230 VAC
Išlaikymo laikas	60 ms @ 230 VAC, 12 ms @ 115 VAC (full load)
Start-up Time	500 ms, rise time 30 ms @ 230/115 VAC at full load
Perkrovos apsauga	110 – 150% rated output power (hiccup mode, auto recovery)
Overvoltage Protection	28.8 – 33.6V (shutdown, re-power to recover)
Darbinė temperatūra	–30°C to +70°C (derating applies)
Aušinimo metodas	Free air convection (fanless)
Darbo drėgmė	20 – 90% RH (non-condensing)
Sandėliavimo temperatūra	–40°C to +85°C
Laikymo drėgmė	10 – 95% RH (non-condensing)
Altitude Support	Up to 5000 meters
Atsparumo įtampa	I/P-O/P: 4kVAC; I/P-FG: 2kVAC; O/P-FG: 1.25kVAC
Izoliacijos varža	100M Ohms @ 500 VDC (25°C, 70% RH)
Vibracija	10 – 500Hz, 5G, 10 min/cycle, 60 min along X, Y, Z axes
Matmenys (I x P x A)	99 × 97 × 30 mm
Svoris	0.23 kg; Packing: 45 pcs / 11.5 kg / 0.77 CUFT
Mounting Case	Case No. 240A, Tolerance ±1 mm
Terminal Pin Assignments	Pin 1: AC/L, Pin 2: AC/N, Pin 3: FG, Pin 4: -V, Pin 5: +V
Sertifikatai	UL62368-1, TUV EN/BS EN62368-1, BS EN60335-1, BS EN61558-1/-2-16, GB 4943.1, EAC, BSMI, KC, BIS
EMC atitiktis	EN55032 Class B, EN61000-3-2/3, EN61000-4-2~6,8,11, EN61000-6-2, EN55035
Savybės	<0.3W no load power, LED indicator, 5G vibration, withstand 300 VAC surge for 5s, full protection, high reliability
Garantija	3 years
