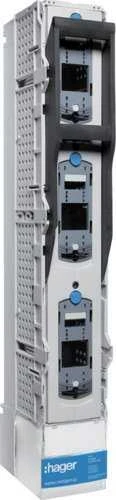

Hager 3P 630A NH3 LVSG3CPX saugiklio jungiklis

Hager, NH2 saugiklio jungiklis 400 A, Cu šynos 60 mm, maitinimo/išėjimo M10 varžtas LT253 Konstrukcija Gaminio tipas: su automatiniu jungikliu Polių skaičius: 3 P Polių išdėstymas: 3 P Valdikliai ir indikatoriai Su gedimų indikacija: nėra Elektrinės charakteristikos Nominali darbinė įtampa Ue (AC): 0 / 690 V Dažnis: 50/60 Hz Įtampa Nominali izoliacijos įtampa Ui: 1000 V Nominali impulsinė įtampa Uimp: 6000 V Srovė Nominali grandinės srovė, kai Ue = 400 V AC, pagal PN-EN 61439-1 5.3.2: 400 A Nominali grandinės srovė, kai Ue = 500 V AC, pagal PN-EN 61439-1 5.3.2: 400 A Nominali grandinės srovė, kai Ue = 690 V AC, pagal PN-EN 61439-1 5.3.2: 400 A Nominali srovė In: 400 A Nominali srovė Saugiklis: 35 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 / 224 / 250 / 300 / 315 / 355 / 400 A Nominali trumpalaikė atsparumo srovė 1 s: 15,2 kA Nominali trumpojo jungimo srovė, kai Ue = 400 V, pagal PN-EN 61439-1 3.8.10.4: 80 kA Nominali trumpojo jungimo srovė, kai Ue = 690 V, pagal PN-EN 61439-1 3.8.10.4: 80 kA Saugiklis bandymo metu. Nominali trumpojo jungimo srovė Ue = 400 V IEC 61439-1 3.8.10.4: 400 A Saugiklis bandymo metu. Nominali trumpojo jungimo srovė Ue = 500 V IEC 61439-1 3.8.10.4: 400 A Saugiklis bandymo metu. Nominali trumpojo jungimo srovė Ue = 690 V IEC 61439-1 3.8.10.4: 400 A Terminis srovės keitiklis: 590 A Srovės laisvosios terminės srovės + saugiklis + nominalus keitiklis. IEC 60947-1 4.3.3.2.1: 400 A Srovės laidumas AC22 B kategorijoje: 400 A Nominali trumpojo jungimo srovė, kai Ue = 500 V, pagal EN 61439-1 3.8.10.4: 80 kA Nominali grandinės srovė, kai Ue = 250 V nuolatinė srovė, pagal EN 61439-1 5.3.2: 400 A Nominali grandinės srovė, kai Ue = 440 V nuolatinė srovė, pagal EN 61439-1 5.3.2: 400 A Srovė / Temperatūra Nominali srovė esant 40 °C: 400 A Nominali srovė esant 45 °C: 380 A Nominali srovė esant 50 °C: 360 A Nominali srovė esant 55 °C temperatūrai: 340 A Nominali srovė esant 60 °C: 320 A Nominali srovė esant 65 °C: 300 A Nominali srovė esant 70°C: 280 A Saugiklis Saugiklių charakteristikos: gG, gL, aM, aR, gR, gF, gRB, URB, URD Saugiklių jungčių dydis: NH2 Galia Bendri galios nuostoliai esant vardinei srovei: 37 W Galios nuostoliai esant pilnai apkrovai: 139 W Maksimalūs saugiklių jungčių galios nuostoliai: 34 W Energijos nuostoliai laidininkuose: 122 W Patvarumas Elektrinė patvarumas (ciklų skaičius): 200 Mechaninė patvarumas (ciklų skaičius): 800 Bendras tarnavimo laikas (mechaninis ir elektrinis patvarumas) IEC 60947-3 Tab 4: 1000 Medžiaga Vario svoris gaminyje: 1213 g Matmenys Gaminio gylis: 130 mm Gaminio aukštis: 306 mm Gaminio plotis: 210 mm Įrengimas / tvirtinimas Priveržimo sukimo momentas: 20 Nm Šynos tvirtinimo sukimo momentas: 8 Nm Jungtis Lankstaus laidininko skerspjūvis (daugiagimis) gnybte: 70 / 300 mm² Standaus laidininko skerspjūvis (viengyslis) gnybte: 70 / 300 mm² Jungčių gnybtų tipas: 60 mm šyna Standartas Naudojimo kategorija, kai Ue = 400 V AC, pagal IEC 60947-3, 5 lent.: AC-23B Naudojimo kategorija, kai Ue = 500 V AC, pagal IEC 60947-3, 5 lent.: AC-23B Naudojimo kategorija, kai Ue = 690 V AC, pagal IEC 60947-3, 5 lent. 5: AC-22B Europos direktyva dėl EEĮA: taikoma Standartinis skerspjūvis pagal IEC 60947-1 9 ir 10 lenteles: 240 mm² Naudojimo kategorija, kai Ue = 250 V nuolatinė srovė, pagal IEC 60947-3 5 lentelė: DC-22B Naudojimo kategorija, kai Ue = 440 V nuolatinė srovė, pagal IEC 60947-3 5 lentelė: DC-21B Sauga Apsaugos laipsnis: IP3X Naudojimo sąlygos Darbinė temperatūra: -25…55 °C Taršos laipsnis pagal IEC 60664 / IEC 60947-2: 3 Laikymo / transportavimo temperatūra: -40…70 °C Temperatūra Maksimali viršutinės jungties su saugikliu temperatūra IEC 60947-1 2 lentelė: 64,5 K Maksimali viršutinės jungties su peiliniu saugikliu temperatūra IEC 60947-1 2 lentelė: 65 K Svoris Svoris: 3,07 kg
