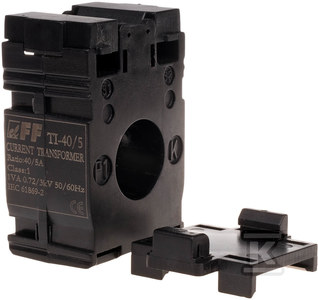

F&F Srovės transformatorius TI-40/5 klasė 0,5 1VA 87,5x104 TI-40-5

TI-40/5 Srovės keitiklis 0,5 klasė 1VA 87,5x104 TI-40-5 Gamintojas: F&F Techniniai duomenys: Tikslumo klasė: 1 Pirminių įėjimų skaičius: 1 Tvirtinimas užspaudžiant: Ne Modelis: Grįžtamojo ryšio pakeitimas Grąžinimas: TAIP Antrinės grandinės jungtis: Srieginė jungtis Kalibruotas: Ne Įvorės plotis [mm]: 22 Įvorės skersmuo [mm]: 22 Viršsrovės koeficientas: FS 5 Su apsauga nuo prisilietimo: Taip Su varine šyna: Ne Nominali antrinė matomoji galia [VA]: 1 Nominali pirminė srovė In [A]: 40 Nominali antrinė srovė [A]: 5 Matavimo prietaisai srovės perdavimui Matavimo prietaisai leidžia tiksliai ir saugiai perduoti dideles sroves naudojant mažesnius prietaisus. Jie leidžia atlikti patikimus matavimus ir saugiai valdyti daugelį matavimo prietaisų. Elektros energijos srityje dažnai reikia nustatyti maitinimo parametrus, įskaitant sroves maitinamose grandinėse. Pagrindinis matavimo prietaisų pritaikymas yra didelių srovių, kurių negalima tiesiogiai išmatuoti dėl ribotų turimų skaitiklių matavimo diapazonų, stebėjimas. Kitas reikšmingas matavimo prietaisų privalumas yra jų galvaninė izoliacija nuo aukštos įtampos grandinių. Kaip veikia matavimo prietaisas? Kartais veikiančiose grandinėse srovės siekia kelis tūkstančius amperų. Tokiais atvejais tiesioginiai matavimai yra labai pavojingi. Todėl naudojami matavimo prietaisai, kurie konvertuoja pirminėje grandinėje tekančią srovę į antrinės grandinės srovę. Svarbu, kad šis konvertavimas būtų atliekamas laikantis matavimo tikslumo standartų. Matavimo prietaisas turi dvi rites (pirminę ir antrinę), suvyniotas ant bendros šerdies. Pirminė ritė yra sujungta nuosekliai su stebima srovės grandine, o antrinė ritė naudojama matavimo prietaisams ir relėms maitinti. Kada naudojami matavimo prietaisai? Matavimo prietaisai naudojami proporcingai sumažinti dideles sroves iki mažesnių verčių, kurios tinka valdymo ir matavimo prietaisų matavimo diapazonams. Todėl dažniausiai šie prietaisai naudojami ampermetrų matavimo diapazonui išplėsti. Jie gali būti naudojami netiesioginėse srovės matavimo sistemose (elektros skaitikliuose, multimetruose). Matavimo sistemose matavimo prietaisai atlieka tris pagrindines funkcijas: jie leidžia atlikti matavimus naudojant mažus skaitiklius, jie izoliuoja matavimo prietaisus nuo stebimos grandinės ir jie leidžia prietaisus išdėstyti dideliu atstumu nuo stebimos grandinės, apsaugant juos nuo grandinės magnetinio lauko trukdžių. Matavimo prietaisų tipai: Matavimo prietaisai gali turėti atvirą šerdį arba apvalias skylutes, kurios dedamos ant įvairaus skersmens laidininko. Jie taip pat gali būti montuojami tiesiai ant srovės bėgio. Dažniausiai matavimo prietaisas užmaujamas ant srovės bėgio ir pritvirtinamas varžtais. Matavimo prietaiso tvirtinimas prie bėgio taip pat gali būti atliekamas naudojant specialius pleištus. Rinkoje yra įvairių konstrukcijų matavimo ir perdavimo prietaisų, skirtų grandinėms, kurių įtampa yra iki 52 kV, o srovės – iki 25 000 A, esant 50 Hz dažniui. Taip pat egzistuoja specialūs prietaisai matavimams aukšto dažnio grandinėse. Šiems matavimo prietaisams būdingas didelis matavimo tikslumas. Naujesni sprendimai apima optoelektroninius prietaisus, Holo jutiklius, Rogovskio rites ir kitus, kurie yra nuolat tobulinami. „F&F“ buvo įkurta 1992 m. kaip elektronikos pramonėje veikiančios prekybos ir paslaugų įmonės atšaka. Dėl savininkų patirties elektronikos ir elektrotechnikos srityse įmonė tapo elektroninių valdymo prietaisų, skirtų namų ir pramonės automatizavimui, gamintoja. „F&F“ prekės ženklas yra plačiai žinomas Lenkijoje, o jo produktai taip pat pasiekia Rusijos, Ukrainos, Baltarusijos, Lietuvos, Latvijos, Čekijos, Slovakijos, Vengrijos, Rumunijos, Serbijos, Vokietijos, Graikijos, Airijos, Švedijos, Norvegijos, Portugalijos, Čilės ir Jungtinių Amerikos Valstijų rinkas. Įmonė siekia kurti novatoriškus sprendimus savo partneriams.
