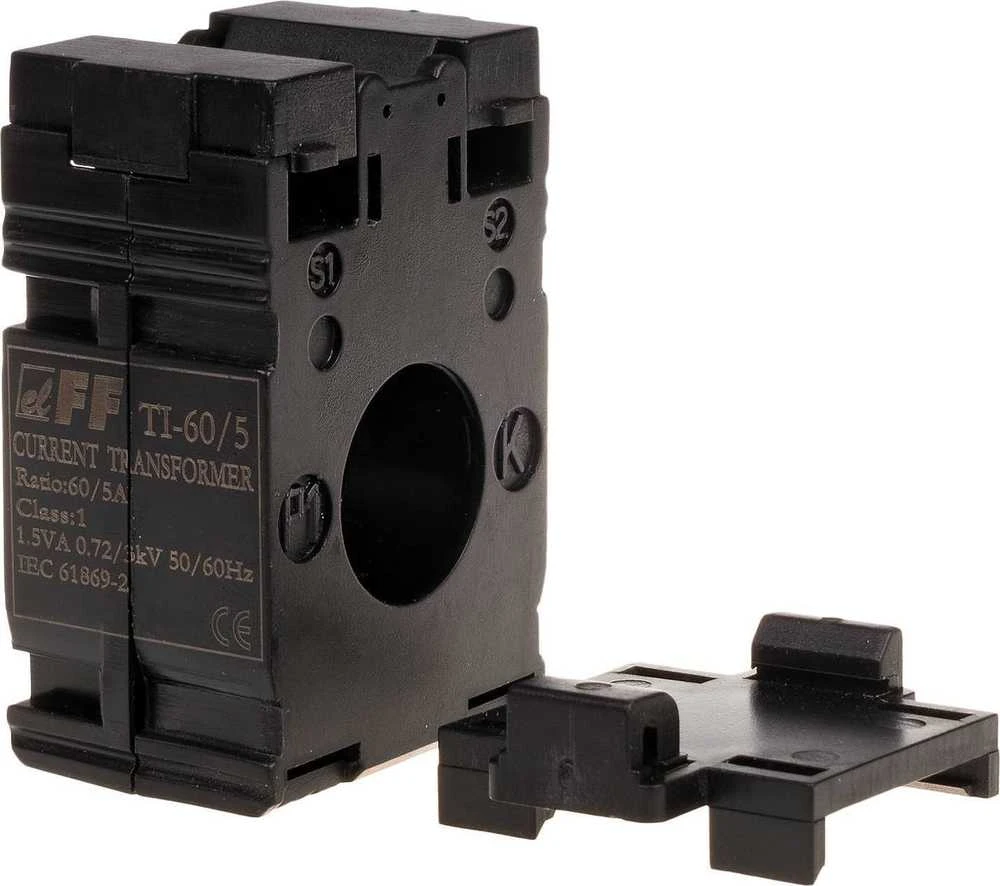

F&F Srovės transformatorius 60/5A skersmuo 22 klasė 0,5 TI-60-5

F&F, Srovės transformatorius 60/5A 2,5VA TI-60-5 Produkto kodas: TI-60-5 Tipas: vienfazis Konstrukcija: su uždara šerdimi Transformacijos santykis lp/ls: 60/5 Klasė: 1 Galia [VA]: 2,5 VA Dažnis: 50÷60 Hz Maksimali darbinė įtampa: 0,66 kV AC Standarto numeris: IEC 60044-1 Nominali antrinė srovė Is: 5 A Izoliacijos pramušimo įtampa: 3 kV/1 min. Skylės matmenys P1/P2: Ø22 mm Svoris: 0,135 kg Saugos koeficientas: FS ˂ 5 Matmenys P x A [mm]: 87,5 mm x 104 mm S1/S2 jungtis: 4 mm² sraigtiniai gnybtai Priveržimo sukimo momentas: 0,5 Nm Darbinė temperatūra: -5÷40°C Montavimo padėtis: vertikaliai/horizontaliai Montavimas: skydelyje/šynose Apsaugos laipsnis: IP20 Produkto aprašymas Vienfazis srovės transformatorius su uždara šerdimi Transformatoriaus santykis 60/5. Galia 2,5 VA. Srovės transformatorius naudojamas didelėms srovėms konvertuoti į mažesnes vertes, pritaikytas valdymo ir matavimo prietaisų matavimo diapazonams. Veikimas Kabelis su išmatuota srove praeina per pagrindinę transformatoriaus angą (P1/P2), kuri atitinka vieną pirminės apvijos apviją. Antrinės apvijos S1 ir S2 gnybtai prijungti prie valdymo arba matavimo prietaiso matavimo grandinės gnybtų. Abiejų apvijų srovių santykis yra pastovus ir vadinamas srovės transformatoriaus santykiu: IPn/ISn=N, kur IPn yra vardinė pirminė srovė; ISn yra vardinė antrinė srovė; N yra srovės transformatoriaus santykis. Iš srovės, tekančios per antrinę apviją, galima apskaičiuoti srovę, tekančią per pirminę apviją: ISm*N=IPm, kur ISm yra išmatuota pirminė srovė; IPm yra išmatuota antrinė srovė. Pastaba! Rekomenduojama antrinę grandinę prijungti laidu, kurio skersmuo ne mažesnis kaip 2,5 mm². Rekomenduojama įžeminti S2 gnybtą. Transformatoriaus veikimo metu draudžiama atjungti antrinę grandinę (gali atsirasti aukšta įtampa, dėl kurios gali kilti elektros smūgis arba sugesti įrenginys). LYGINAMOJI LENTELĖ
