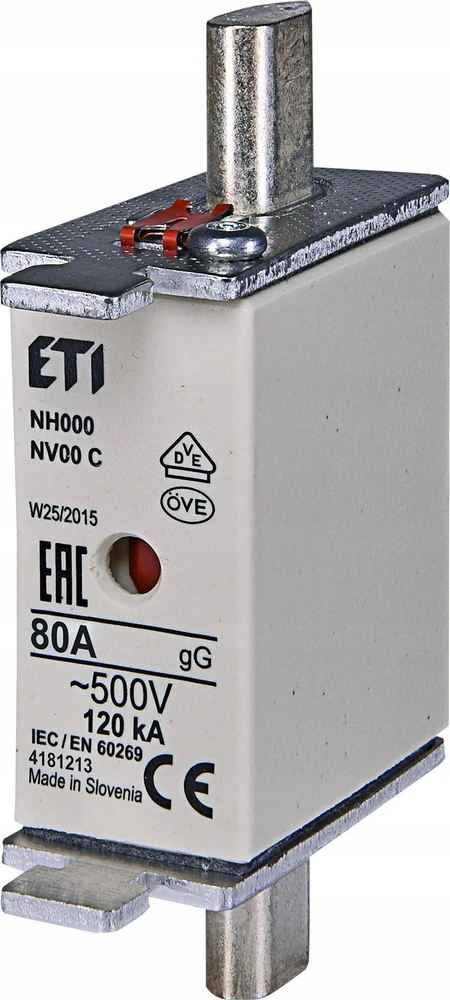

ETI NH00 GG 63A/500V WKŁ.ZWŁ. KOMBI

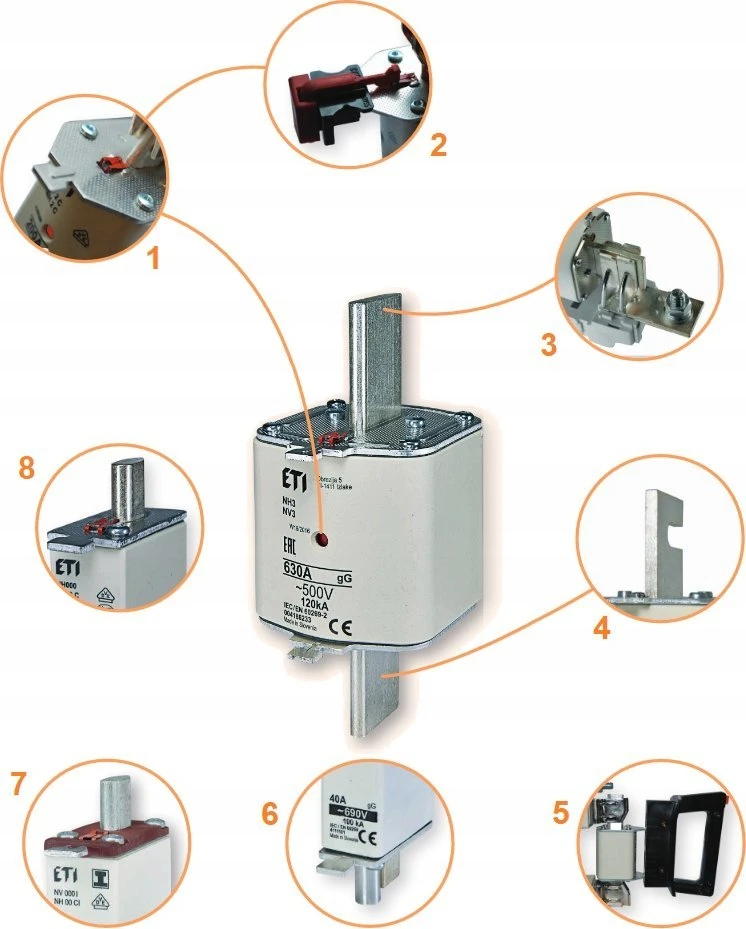

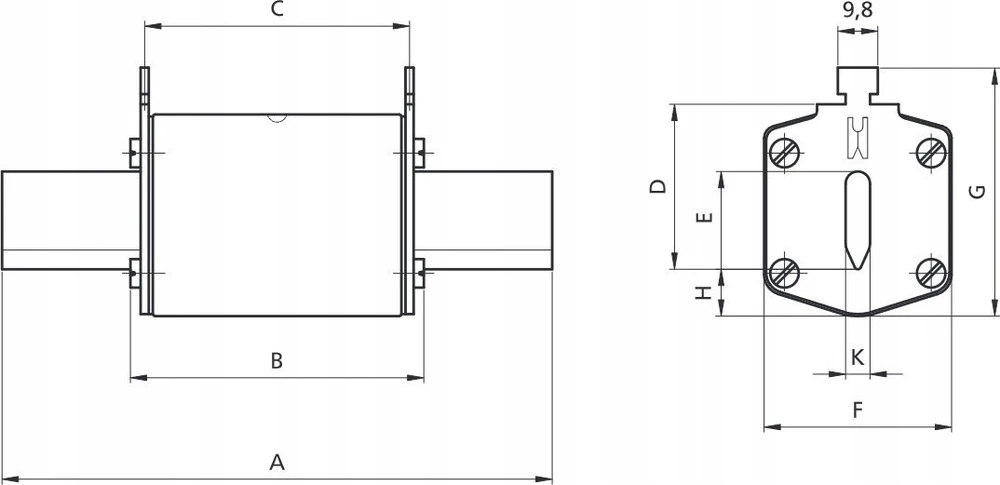

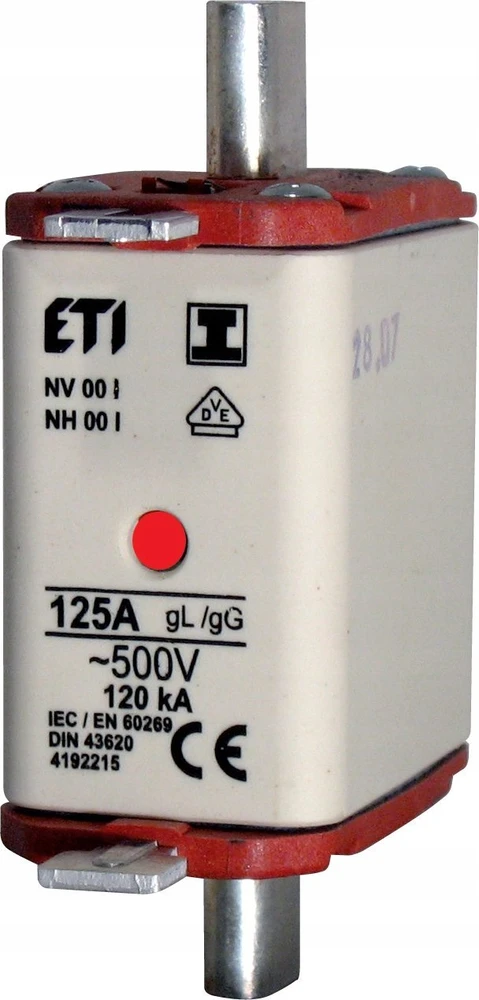

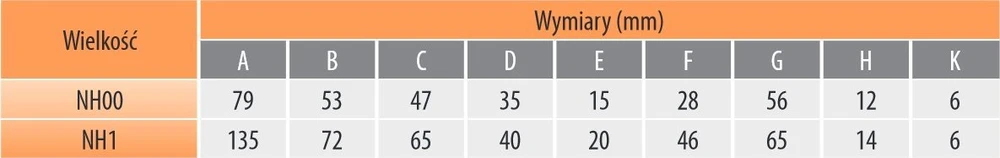

Saugiklis garantuoja instaliacijos saugą. Metalu izoliuoti fiksatoriai (IMGL): nėra. Charakteristikos: gL/gG (apsaugo instaliaciją nuo trumpųjų jungimų ir perkrovų poveikio). Nominali srovė: 63 A. Indikatoriaus tipas: Kombinuota (dviguba). Nominali perjungimo galia: 120 kA. Įtampos tipas: AC. Gamintojas: ETI-POLAM. Prekės ženklas: ETI-POLAM. Produkto kodas: 1494939. EAN: 3838895353638. NH uždelsimo saugiklis KOMBI NH00 gG 63A 500V 004182212. ETI yra idealus sprendimas elektros instaliacijoms apsaugoti nuo trumpųjų jungimų ir perkrovų poveikio. Jo elektriniai parametrai ir išoriniai matmenys atitinka atitinkamų standartų reikalavimus. Saugiklį lengva montuoti saugiklių bazėse. Jis pakeičia NH00/WT-00 gG 63A/500V saugiklį. Nuotrauka yra tik iliustracinė. Pramoniniai peiliniai saugikliai naudojami elektros instaliacijoms apsaugoti nuo trumpųjų jungimų ir perkrovų. Jų elektrinės savybės ir išoriniai matmenys atitinka PN-93/E-06160 (gF), PN-IEC-269 ir VDE 0636 standartų reikalavimus. Šie saugikliai montuojami į saugiklių pagrindus naudojant izoliacinį laikiklį. → Du indikatoriai: raudona akutė, esanti keraminio korpuso centrinėje dalyje, ir raudona spyruoklinė plokštelė, esanti ant saugiklio pagrindo viršutinio dangtelio, kuri veikia su NVS 5 mikrojungikliu. → NVS 5 mikrojungiklis skirtas nuotoliniam saugiklio pagrindo aktyvavimo signalizavimui. → Saugiklio pagrindo kontaktiniai peiliukai yra sidabruoti ir sukurti taip, kad būtų lengva juos montuoti į saugiklio pagrindą. → 4 ir 4a dydžio saugikliai, skirti saugiklių pagrindui, turi specialiai suprojektuotus kontaktinius peiliukus, užtikrinančius tinkamą kontaktą su saugiklio pagrindo žnyplių gnybtais. → Izoliacinis laikiklis R 00-3 arba GPSHE/AI naudojamas saugikliams įstatyti arba išimti į saugiklio pagrindą. → Saugikliai su smūgintuvais skirti naudoti su HVL ir LTL saugiklių jungiklių skyrikliais, turinčiais mikrojungiklius nuotoliniam saugiklių aktyvavimo signalizavimui. → Naudojant saugiklius su izoliuotais laikikliais, užtikrinama papildoma apsauga nuo sąlyčio su įtampingosiomis dalimis. → Saugiklio korpusas pagamintas iš muilo akmens – termiškai stabilios medžiagos. Kontaktiniai peiliukai pagaminti iš sidabruoto žalvario. Dangteliai pagaminti iš aliuminio, kuris užtikrina ilgalaikę apsaugą nuo korozijos. Korpusas sandariai užpildytas specialiu kvarciniu smėliu su specifine granuliacija, kuri garantuoja didelę atjungimo gebą ir stabilius elektrinius parametrus. NH pramoninių saugiklių įdėklų privalumai: → vizualinis saugiklio įjungimo (gedimo) indikatorius su „šoniniu“ indikatoriumi – KOMBI – raudona akutė, esanti priekinėje saugiklio korpuso dalyje → mažesnis NH C saugiklio korpuso plotis daro juos lengvesnius ir pigesnius, nekeičiant jų parametrų ir pritaikymo galimybių → didelė trumpojo jungimo atjungimo geba visiems saugiklių dydžiams ir vardinėms srovėms → sidabruoti kontaktiniai mentės – maži galios nuostoliai → didelė trumpojo jungimo srovės ribojimo galimybė → srovės-laiko charakteristikų stabilumas ir visiškas veikimo selektyvumas → selektyvus bendradarbiavimas su viršsrovės jungikliais NHo pramoninių saugiklių įdėklų su gF charakteristikomis privalumai: → labai mažas k koeficientas → atsparūs mechaniniams smūgiams saugiklių korpusai, pagaminti iš muilo akmens → sidabruoti kontaktiniai mentės → kompaktiškų saugiklių įdėklų naudojimas sumažina gamybos ir montavimo sąnaudas, → srovės-laiko charakteristikų stabilumas ir visiškas veikimo selektyvumas → 400 V vardinė įtampa leidžia pasiekti labai mažus ∆PN galios nuostolius – mažesnius nei leidžia standartai. NH KOMBI saugikliai – tai nauja saugiklių įdėklų serija su dvigubu indikatoriumi. Abiejų indikatorių derinys reiškia, kad perdegus saugikliui, ir priekinis indikatorius, ir viršutiniame dangtelyje esantis indikatorius suveiks vienu metu. KOMBI versija užtikrina labai gerą saugiklio įdėklo veikimo būsenos matomumą tiek saugiklių bazėse, tiek jungiklių skyrikliuose. NH ... G saugikliai – kasybos klasės – Saugikliai su plieniniais dangteliais (viršutiniu ir apatiniu). Pramoninių saugiklių pritaikymas: - elektros instaliacijų apsauga nuo trumpųjų jungimų ir perkrovų poveikio, - tinkama žemos įtampos variklių apsauga. Laiko ir srovės charakteristikos: Saugiklių įdėklų, kurių vardinė įtampa yra 500 V ir 400 V, trumpojo jungimo išjungimo geba yra 115 kA arba 120 kA, o 690 V – 100 kA. Greitai išjungiantys saugikliai (gF) skirti naudoti kaimo elektros linijose, kur dėl išsklaidyto užstatymo, mažo laidininkų skerspjūvio, mažos transformatorių trumpojo jungimo galios trumpojo jungimo srovės gali būti mažos, todėl uždelsimo saugiklio įdėklo veikimo laikas gali būti ilgas. Uždelsto veikimo saugiklio įdėklas esant mažoms perkrovoms veikia lėčiau nei greitai išjungiantis saugiklis, o trumpojo jungimo atveju – labai greitai. Cikliniai bandymai parodė, kad saugiklio įdėklo charakteristikos yra labai stabilios, o tolerancija siekia iki 10 %. Trumpas saugiklio įdėklo konstrukcijos aprašymas: Saugiklio korpusas pagamintas iš aukštos kokybės muilo akmens, kuris yra labai atsparus šiluminėms apkrovoms. Aliuminio dangteliai yra patvarūs ir atsparūs korozijai. Keraminiame korpuse yra varinis saugiklio elementas, pritvirtintas prie specialiai paruošto vidinio mentės kontakto. Be to, keraminis korpusas užpildytas kruopščiai atrinktu kvarciniu smėliu. Priklausomai nuo saugiklio įdėklo charakteristikų, mentės kontaktai gaminami iš vario ir žalvario ir yra apsaugoti sidabro sluoksniu. Naujos funkcijos apima saugiklius su dvigubu indikatoriumi – esančiu korpuso priekiniame paviršiuje ir viršutiniame saugiklio įdėklo dangtelyje. Taip pat galima įsigyti saugiklių įdėklų su izoliuotais fiksatoriais, skirtais įdėti ir išimti saugiklius iš pagrindo, ir saugiklių įdėklų su smūginiu elementu. Saugiklių įdėklai su gG charakteristikomis – su uždelsimu Nominalios srovės 2–630 A Trumpojo jungimo atjungimo geba 100 kA, 120 kA Nominali įtampa 400 V, 500 V, 690 V Techniniai duomenys Nominali įtampa U ~400 V, ~500 V ~690 V, ~1000 V, ~1200 V, 50 Hz Nominali srovė I 2–1600 A, 2–500 A, 10–200 A Trumpojo jungimo atjungimo geba U 120 kA, 100 kA, cosφ = 0,2 Charakteristikos gG/gL, gF, aM, gTr, gB Izoliacijos klasė C – VDE 0110 Laikymo sąlygos Nuo -25 ˚C iki +55 ˚C Atitiktis standartams PN-EN 60269, VDE 0636 Saugiklių įdėklai su greita charakteristika gF – momentinis, Un=400 V Nominalios srovės 20–250 A Trumpojo jungimo atjungimo geba 100 kA Nominali įtampa 400 V Greitaeigiai saugikliai gF – momentinis, Un=500 V Nominali srovė 20–250 A Trumpojo jungimo atjungimo geba 100 kA Nominali įtampa 400 V, 500 V
