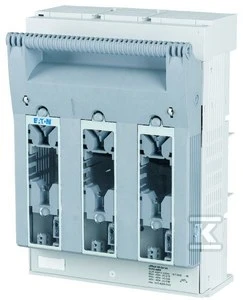

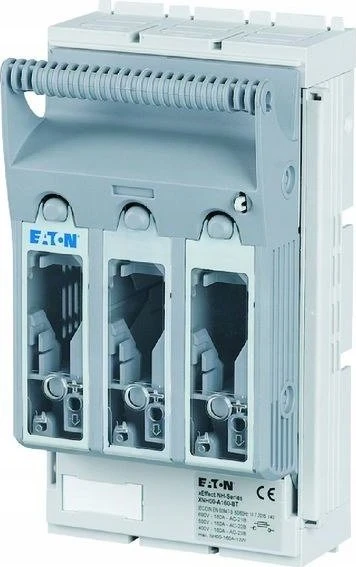

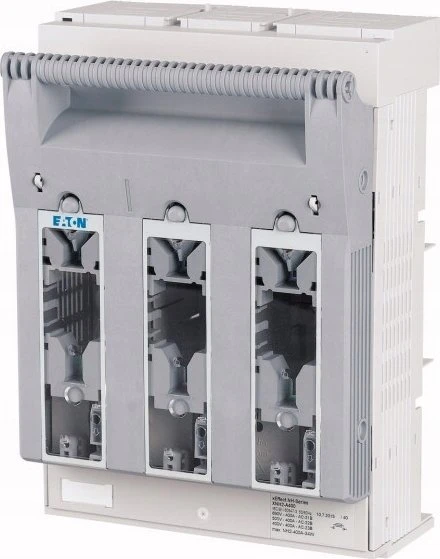

Eaton 3P 400A NH2 Pagrindinis tvirtinimo plokštės saugiklio jungiklis XNH2-A400 183057

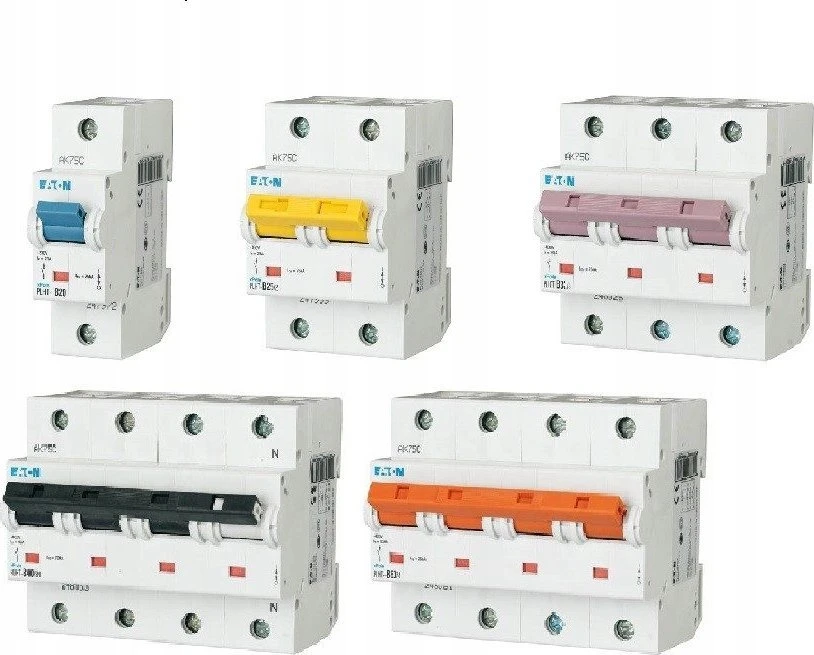

Wyłącznik nadprądowy PLHT jest urządzeniem ochronnym wyposażonym w wyzwalacz termiczny i elektromagnetyczny, który jest dostępny w wersjach 1-, 2-, 3-, 4- i 3+N biegunowych. Wyłączniki PLHT są kompatybilne z aplikacjami AC i DC do 60 V o prądach znamionowych od 20 A do 125 A i są dostępny z charakterystyką wyzwalania B, C i D. Ich zdolność przełączania wynosi do 25 kA.XNH2-A400 Rozłącznik bezpiecznikowy 400A 3P 183057 Znamionowy prąd ciągły Iu [A]: 400 A Liczba biegunów: 3 Znamionowy warunkowy prąd zwarciowy Iq [kA]: 120 kA Znamionowa moc pracy dla AC-23, 400 V [kW]: 0 kW Znamionowy wytrzymywany prąd krótkotrwały Icw [kA]: 3 kA Maksymalne znamionowe napięcie pracy Ue AC [V]: 690 V Ilość w opakowaniu zbiorczym: 1 szt Do montażu na płycie: Tak Stopień ochrony (IP) części czołowej: Inne Do wkładek bezpiecznikowych: NH2 Wbudowany napęd silnikowy: Nie Rodzaj podłączenia styków głównych: Połączenie śrubowe Jako wyłącznik awaryjny: Nie Rodzaj elementu wykonawczego: Uchwyt pokrywy Jako rozłącznik główny: Nie Jako rozłącznik bezpieczeństwa: Nie Do montażu tablicowego: Nie Do montażu szynowego: Nie Z kontrolą stanu wkładki bezpiecznikowej: Nie Opcjonalny napęd silnikowy: Nie Umiejscowienie elementu napędowego: Strona przednia Kierunek wprowadzenia kabla: Inne Ze złączami wtykowymi: Nie Producent: EATON ELECTRIC Marka: EATON ELECTRIC Kod produktu: 1180931 EAN: 4015081779840 WARIANTY 1, 2, 3, 4 i 3+N biegunowe       CHARAKTERYSTYKA WYZWALANIA B, C, D               KLASA OGRANICZANIA ENERGII 3Główne cechy Wyłączniki Premium PLHT: do zastosowań w budownictwie mieszkaniowym oraz innych zastosowań Klasa ograniczenia energii 3  Wskaźnik położenia styków czerwony - zielony Prąd znamionowy: do 125 A Charakterystyka wyzwalania: B, C, D Znamionowa zdolność łączeniowa do 25 kA zgodnie z normą IEC/EN 60947-2 Właściwości izolacyjne spełniają wymagania dotyczące koordynacji izolacji (= odległość pomiędzy stykami ≥ 4 mm). Dostępna jest szeroka gama akcesoriów, które mogą być również zamontowane w późniejszym czasie Różne kolory uchwytu przełącznika prądu znamionowego Projekt zgodny z normami i o sprawdzonej jakości Wyłączniki nadprądowe PLHT firmy Eaton są przetestowane i zatwierdzone do użytku zgodnie z normą IEC/EN 60947-2 (VDE 0660-101). Norma IEC/EN 60947-2 (VDE 0660-101) dotyczy wyłączników w obwodach o napięciu znamionowym do 1000 V AC lub do 1500 V DC.Najczęściej stosowany typ zabezpieczenia przed przeciążeniami Wyłączniki nadprądowe zabezpieczają przewody przed uszkodzeniami spowodowanymi przeciążeniami i zwarciami: W przypadku przeciążenia, wyzwalacz bimetalowy odcina zasilanie zanim dojdzie do przegrzania izolacji przewodów i pożaru. W przypadku zwarcia, elektromagnetyczny wyzwalacz odłączy zasilanie w odpowiednim czasie.Właściwy wyłącznik nadprądowy dla każdego zastosowania Wyłączniki z charakterystyką wyzwalania B są standardowym typem wyłącznikiem nadprądowym stosowanym w obwodach oświetleniowych i gniazdowych. W przypadku obwodów o wysokim prądzie rozruchowym np. obwody silników stosuje się urządzenia o charakterystyce wyzwalania C.. Wyłączniki z charakterystyką wyzwalania D stosowane są do obciążeń indukcyjnych i pojemnościowych, np. zawory elektromagnetyczne, transformatory itp.
