Avarinis maitinimo šaltinis Pulsar Psg2-24v3a korpusui 27,6vdc 3a Grade 2

„Pulsar PSG2-24V3A 27.6VDC“ buferio galios 3A 2 laipsnis

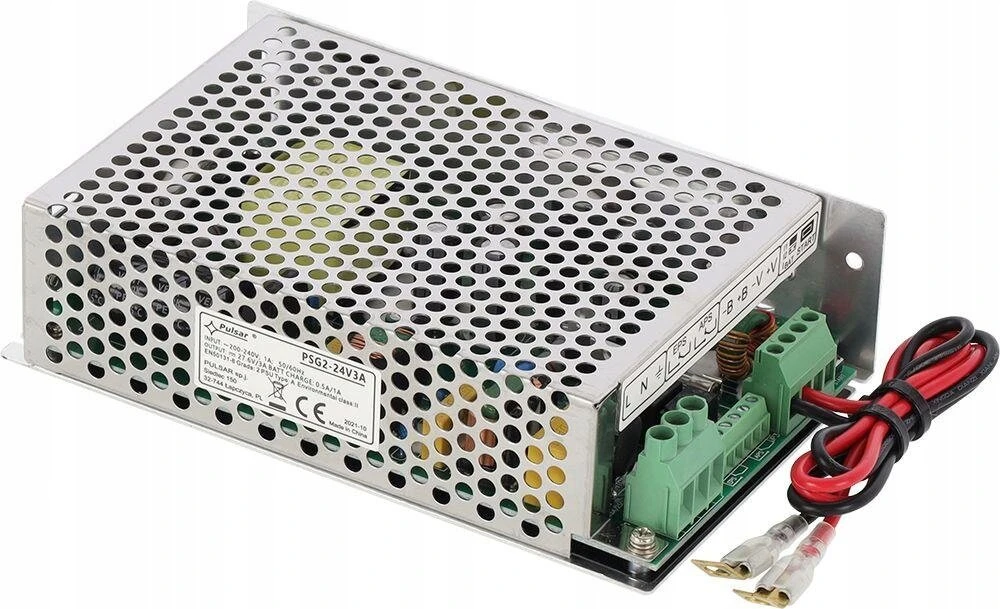

PSG2-24V3A PSG2 27,6 V/3A Buffsyvi siurblio pulteriai UPE pastato siurbliui

PSG2-24V3A yra įmontuotas impulsų buferio maitinimo šaltinis, suprojektuotas pagal standarto (SSWIN) EN50131-6: 2017 1, 2 ir II lygio ir (KD) ir (KD) EN60839-11-2: 2015+AC: 2015 I. Aplinkosaugos I. Maitinimo šaltinis turi vieną išėjimą, kuris suteikia 27,6 V nuolatinės srovės įtampą, kurios srovė yra 3A. Dingus tinklo įtampai, akumuliatoriaus jungikliai yra nedelsiant. PSG2-24V3A turi daugybę apsaugos priemonių, užtikrinančių nuolatinį maitinimo šaltinį ir akumuliatorių, tokius kaip: SCP, OLP, OVP, UVP. Maitinimo šaltinis turi techninių išėjimų, teikiančių informaciją apie kintamosios srovės gedimą ir akumuliatoriaus gedimą.

Svarbiausios savybės:

Galios įtampa: 200–240 V

Galios išėjimas: 3.5a / 27,6 V DC (bendra išvesties srovė su įkrovimu) - už bendrąjį naudojimą

Atitiktis standartų: EN50131 Alarm Standard, 1 laipsnio 2 laipsnis, prieigos kontrolės standartas EN60839-11-- 2: 2015+AC: 2015

Baterijos įkrovimo srovė: 0,5a/1a

Galia: 96W

Rekomenduojama baterija: 7-40AH

Matmenys: 159 x 98 x 42 [+/- 2 mm]

Saugumas: SCP, OLP, OVP, UVP

Techniniai relės tipo išėjimai: EPS - AC tinklo gedimas, APS - akumuliatoriaus gedimas

Uždarymas: susukta (galimybė įdiegti užraktą)

Signalizacija: pasirenkama įranga- išorinio optinio signalizacijos LED PKAZ168

Garantija: 2 metai

Galios apsauga garantuoja darbo tęstinumą.

OLP (perkrova)-saugo maitinimo šaltinį iš perkrovos

OVP (nereikalingos)-apsaugos nuo per didelės įtampos išėjimo linijoje

UVP-Battery apsauga nuo per didelio iškrovos

Techniniai išėjimai

Maitinimo šaltinis buvo aprūpintas dviem techninėmis relės išėjimais, informuojančiais apie kintamosios srovės gedimą apie akumuliatoriaus gedimą. Tai garantuoja nuolatinį ir nepertraukiamą maitinimo šaltinio veikimą.

Baterijos valdymas

PSG2-24V3A turi pilną akumuliatoriaus diagnostiką, į kurią įeina:

-dinaminis akumuliatoriaus testas

-akumuliatoriaus grandinės tęstinumo nustatymas

-Battery įtampos valdymas

-Battery įkrovimas ir priežiūra.

-Battery apsauga nuo per didelio iškrovos (UVP)

-Akumuliatoriaus išvesties apsauga nuo trumpojo jungimo ir atvirkštinės jungties

-Battery įkrovimas šuolininkui

Optinis signalizavimas (pasirenkama įranga: išorinio optinio signalizacijos LED PKAZ168 rinkinys)

Maitinimo šaltinis dėl optinio signalizacijos leidžia lengvai patikrinti jo būklę.

AC- Green LED: Normalioje (kintamosios srovės maitinimo šaltinyje) diodas šviečia ištisine šviesa. Kintamosios srovės maitinimo trūkumą signalizuojamas pašalinus kintamosios srovės diodą

lb- raudonasis diodas: signalizuoja akumuliatoriaus įkrovimo procesą

AUX- Green LED: signalai nuolatinės srovės maitinimo šaltinis maitinimo šaltinyje. Normalioje būsenoje jis šviečia ištisine šviesa, jei trumpo jungimo ar perkrovos išėjimo, diodas išjungtas.

Techninė specifikacija

maitinimo šaltinis

200 - 240 V

Išėjimo įtampa

22 - 27,6 V - buferio darbas 20 - 27,6 V - Baterijos darbas

energijos suvartojimas energijos tiekimo poreikiams atliekant akumuliatoriaus darbus

20 - 40mA

SCP apsauga grandinės ir atvirkštinės jungties poliarizacijoje

FBAT saugiklis (gedimas reikalauja pakeisti aktualų įdėklą)

OLP perkrovos apsauga

105–150% maitinimo šaltinio, automatinė grąža

OVP superflamatorinė apsauga

& gt; 37 V (veiksmas reikalauja išjungti galios įtampą maždaug 1 min.)

Akumuliatoriaus apsauga nuo per didelio UVP iškrovos

u & lt; 19 V (± 0,5 V) - akumuliatoriaus spaustuko atjungimas

optinis signalizavimas

LED, skirtas PCB maitinimo šaltiniui

LED optinis signalizacijos išėjimas (skirtas pasirenkamam signalizavimui PKAZ168)

LED kintama

Darbo sąlygos

Temperatūra: -10 C ÷ +40 C santykinė drėgmė 20%... 90%, be kondensacijos

Apsaugos klasė EN 62368-1

ir (pirma)

Apsaugos laipsnis EN 60529

IP20

Aplinkos klasės EN 50131-6

II

Aplinkosaugos klasė EN 60839-11-2

ir (pirma)

darbinė temperatūra

-10ºC ...+40ºC

Sandėliavimo temperatūra

-20ºC ...+60ºC

Vibracijos ir smūgiai transporto metu

Pagal PN-83/T-42106

Deklaracijos, garantija

CE, 2 metai nuo gamybos dienos

Neprivaloma įranga

LED optinio signalizacijos rinkinys PKAZ168, DIN1-4 Montavimo lakštai

Komentarai

aušinimas: konvekcija / priverstinė

Įkrauti srovę

0,5 / 1 a

Summaro išvesties srovė su įkrovimu

3,5 a
