Avarinis maitinimo šaltinis Pulsar Psb-12v20a 12v 20a 276w

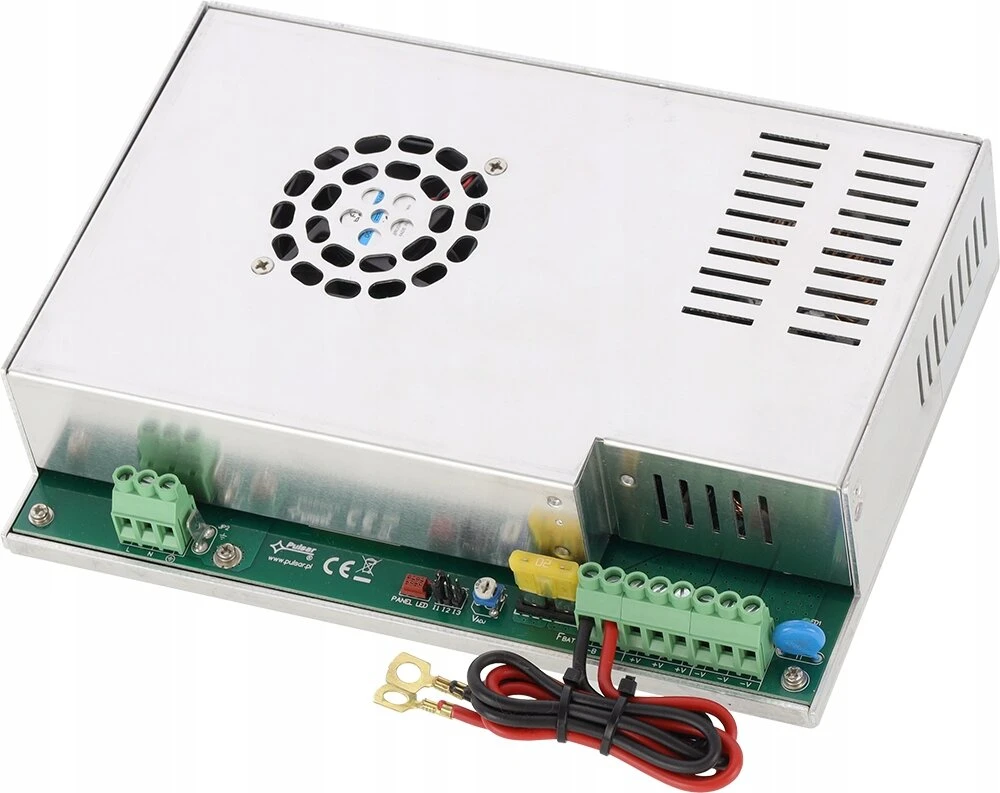

Pulsar PSB-12V20A 12V 20A 276W

Maitinimo šaltiniai:

• DC DC 13,8 V/20A
• Plataus galios įtampos diapazonas AC 200 ÷ 240 V
• Didelis efektyvumas 86%
• Sukurta -galios greičio taisymo sistema (PFC)
• Baterijų įkrovimo ir priežiūros valdymas
• Akumuliatoriaus apsauga nuo per didelio iškrovos (UVP)
• Akumuliatoriaus įkrovimo srovė 2a/4a8/a, perjungta su megztiniu
• Neprivaloma įranga: išorinio optinio signalizacijos LED PKAZ168, DIN4 surinkimo lapo rinkinys
• Akumuliatoriaus išėjimo apsauga nuo trumpojo jungimo ir atvirkštinio ryšio
• LED optinis signalizavimas
• Saugumas:

  - SCP anti-sluoksnio

  - OVP perpildymas

  - viršįtampis (kintamos srovės įvestis)

  - OLP perkrova

  - šiluminis OHP

Aprašymas:

Buferio maitinimo šaltinis yra skirtas nepertraukiamam maitinimo šaltiniui, kuriam reikia stabilizuotos įtampos 12 V DC (+/- 15%) . Maitinimo šaltinis suteikia įtampą u = 13,8 V DC su dabartiniu efektyvumu:

1. Išėjimo srovė 18A + 2A akumuliatoriaus įkrovimas

2. Išėjimo srovė 16a + 4A akumuliatoriaus įkrovimas

2. Išėjimo srovė 12a + 8a akumuliatoriaus įkrovimas

Bendra imtuvų + akumuliatoriaus srovė yra maks. 20a.

Techniniai duomenys:

• Maitinimo šaltinis: ~ 200 - 240 V AC; 1,5a; 50/60 Hz
• Pradinė srovė: 60a
• Maitinimo maitinimas: 276W
• Efektyvumas: 86%
• PF galios koeficientas: & gt; 0,95
• Išėjimo įtampa (gamyklos nustatymai): 11 V ÷ 13,8 V DC - buferio darbas; 9,5 V ÷ 13,8 V DC - akumuliatoriaus darbas
• Išėjimo srovė: 18A + 2A akumuliatoriaus įkrovimas; 16A + 4A įkrovimo baterija; & nbsp; 12a + 8a akumuliatoriaus įkrovimas
• Išėjimo įtampos reguliavimo diapazonas: 13,5 ÷ 14,5VDC
• Straipsnio įtampa: 150MV P-P MAX.
• Dabartinis paties maitinimo šaltinio galios suvartojimas (atliekant buferio veikimą): Apie 25mA
• Akumuliatoriaus įkrovimo srovė: 2a arba 4a (perjungta su megztiniu)
• SCP Trumpas apsauga: elektroninė, automatinė grąža
• OLP perkrovos apsauga: 105–150% maitinimo energijos, automatinė grąža
• Saugumas OLP akumuliatoriaus grandinėje: T20A saugiklis
• Apsauga nuo viršįtampio: varistoriai
• OVP pergalė apsauga: & gt; 19 V (veiksmas reikalauja išjungti tiekimo įtampą maždaug 1 min.)
• Akumuliatoriaus apsauga nuo per didelio UVP iškrovos: u & lt; 9,5 V (± 5%) - atjunkite akumuliatoriaus spaustuką
• Optinio darbo signalizacija: Taip; Žalia LED - kintamos įtampos buvimas
• Neprivaloma įrengti: LED optinio signalizacijos rinkinys PKAZ168, DIN4 montavimo lapas
• Darbo sąlygos II aplinkosaugos klasė, -10 OC ÷ 40 OC; Santykinė drėgmė 20–90% (be kondensacijos)
• Matmenys: 237 x 168 x 54 mm (wxhxd)
• Grynasis/bendrasis svoris: 1,24 kg/1,30 kg
• Anti -imporažo apsaugos klasė: i (pirmas) - reikalingas apsauginis kabelis
• Jungtys: I/O PCB: 0,5 - 2,5 mm2 (AWG 26 - 12); Optinis signalizacijos išvestis: „Micromatch“ 4 kontaktų lizdas;
• Galimybė montuoti ant DIN bėgio - reikia „Din4“ rankenos.
