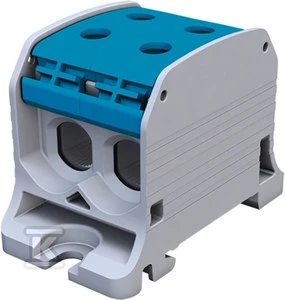

Simet Al/Cu srieginio bėgio jungtis STB 50-2 (87320) SIMBLOCK mėlyna 81002003

„Simet“ mėlyna srieginė elektros jungtis 616234 Produkto savybės Produkto kategorija: SIMET SIMBLOCK Katalogo numeris: 81002003 Produkto spalva: mėlyna, šviesiai pilka Tipas: jungiamoji įranga Laido tipas: vientisas (standus), daugiagyslis (lankstus) Skylių skaičius: 4 Medžiaga: plastikas Maksimali srovė: 150 A Maksimali įtampa: 1000 AC/DC Polių skaičius: 1 Tvirtinimas: TS35 (TH35, DIN) bėgelis / montavimo plokštė Maksimalus laido skerspjūvis: 35 mm2 (daugiagyslis), 50 mm2 (viengyslis) Matmenys (P × A × G): 35,6 × 45 × 70 mm Sertifikatai: CE, RoHS, LVD, REACH Standartai: IEC 60947-7-1, IEC 61238-1 (A klasė), UL-1059, UL 486E, CSA C22.2Nr.158-10 STB serijos aliuminio srieginės jungtys yra plačiai pritaikomos. Jie naudojami pramonėje, automatikoje, vėjo turbinose, saulės energijos technologijose ir elektros skirstomuosiuose skyduose – STB srieginės jungtys yra universalus sprendimas. Dėl didelio funkcionalumo jos suteikia daug privalumų laidų jungtyse. Visos STB serijos jungtys yra saugios montuotojams pagal DIN EN 50274 standartą, apsaugodamos nuo atsitiktinio pirštų įkišimo į jungtį. STB srieginės jungtys turi aliuminio gnybtus. Dėl specialios dangos šie gnybtai tinka tiek aliuminio, tiek vario laidininkams. STB jungtys yra sertifikuotos laidininkams, pagamintiems iš abiejų medžiagų. Aliuminio gnybtų naudojimas reiškia mažesnį svorį, palyginti su įprastomis kitų gamintojų jungtimis. SIMET siūlo sprendimą dideliems skerspjūviams, iki 300 mm². Erdvė jungtyje buvo padidinta, palyginti su konkurentų jungtimis, kurių maksimalus dydis yra 240 mm², todėl lengviau montuoti didelio skersmens kabelius. Nesvarbu, ar tai apvalios, sektoriaus formos, vientisos, daugiagyslės ar lanksčios, papildoma erdvė leidžia montuoti įvairių tipų kabelius. STB srieginės jungtys ne tik leidžia prijungti instaliacinius kabelius, bet ir idealiai tinka paskirstymo reikmėms. STB SIMET serija yra labai patogi naudoti, pirmiausia dėl kompaktiško, vietą taupančio ir tvirto dizaino. Visi šios serijos gaminiai gali būti montuojami ant montavimo plokščių arba TS 35 bėgelių pagal IEC 60715 / DIN EN 50022 standartą. STB serijos jungtys turi apsaugą nuo viršįtampių, kuri apsaugo laidininkus nuo sąlyčio ir galimo oksidavimo. Varžtai turi šešiakampes galvutes, kurios leidžia pasiekti didelį sukimo momentą montuojant naudojant šešiakampį raktą, o specialiai suformuoti varžtų antgaliai apsaugo minkštus aliuminio laidininkus nuo pažeidimų montuojant. Tiek gnybtai, tiek korpusas yra sukurti taip, kad efektyviai išsklaidytų šilumą naudojimo metu. Visi STB modeliai, kurių skerspjūvis yra ≥95 mm², standartiškai turi matavimo jungtį, todėl jie idealiai tinka maitinti papildomus įrenginius ir stebėti jungtis, nes leidžia nuolat analizuoti ir stebėti instaliaciją neatjungiant anksčiau prijungtų maitinimo kabelių. Papildomi priedai supaprastina montavimo procesą. Dulkių dangteliai apsaugo nuo nepageidaujamo užteršimo ir turi skyles, pritaikytas reikiamiems laidų dydžiams. Jungtys yra RAL spalvų – pilkos, rudos, juodos, mėlynos ir žalios – kad būtų lengva identifikuoti prijungtus fazės, nulio ir apsauginius laidininkus. Tiek jungtis, tiek dangtelius galima žymėti, kad būtų galima identifikuoti atskirus laidus. PRODUKTO PRIVALUMAI: Sutaupoma išlaidų, vietos ir svorio dėl optimizuoto aliuminio korpuso ir kompaktiškos konstrukcijos. Sukurta naudoti su visų tipų apvaliais ir sektoriaus formos vientisais, daugiagysliais arba lanksčiais vario arba aliuminio laidininkais įvairiose srityse – nuo pramonės iki energetikos. Patogus naudoti produktas – lengvai montuojamas, su papildomomis funkcijomis ir plačiu priedų asortimentu. Matavimo ir valdymo jungtys yra standartinės STB 95 modelių komplektacijos. Žymėjimo lizdas abiejose jungties pusėse. Apsauga nuo pradūrimo apsaugo nuo atsitiktinio laidininkų prijungimo. Šešiakampis šešiakampis raktas, skirtas dideliam sukimo momentui taikyti. Plonas sriegis, skirtas didesniam slėgiui. Specialiai profiliuotas varžto antgalis apsaugo laidininkus nuo pažeidimų. Unikali forma, skirta geresniam šilumos išsklaidymui. Papildoma matavimo jungtis, skirta tik STB-90, STB-185 ir STB-300 modeliams. Viduje profiliuota šerdis, skirta aliuminio ir vario laidininkams. Grioveliai, skirti lengvesniam šilumos išsklaidymui. Skylė Al/Cu laidininkui iki 300 mm2. Tiesus montavimas naudojant atvirą tvirtinimo laikiklį ant tvirtinimo plokštės arba TH35/DIN bėgelio.
