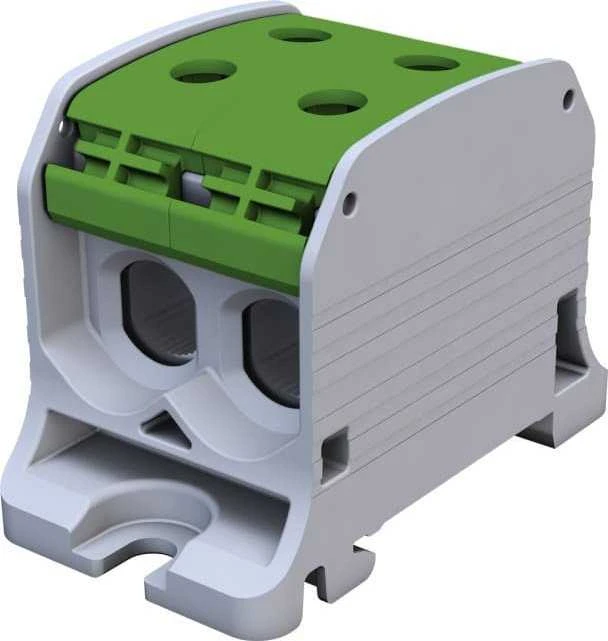

Simet Al/Cu srieginio bėgio jungtis STB 50-2 (87320) SIMBLOCK žalia 81002005

SIMET SIMBLOCK ZŁĄCZKA SZYNOWA GWINTOWA Al/Cu 4x50mm² STB-50-2 ZIELONA 81002005Kod sprzedaży: SM013 Seria produktowa: SIMET SIMBLOCK Oznaczenie handlowe: 81002005 Kolor produktu: zielony, jasnoszary Rodzaj: osprzęt łączeniowy Typ: STB Typ przewodu: drut (sztywny), linka (giętki) Liczba otworów: 4 Rodzaj materiału: tworzywo sztuczne Prąd znamionowy: 150 A Napięcie znamionowe: 1000 AC/DC Liczba biegunów: 1 Montaż: Szyna TS35 (TH35,DIN) / Płyta montażowa Maks. przekrój przewodów podłączeniowych: 35 mm² (linka), 50 mm² (drut) Wymiary (szer. × wys. × gł.): 35,6 × 45 × 70 mm Certyfikaty: CE, RoHS, LVD, REACH Normy: IEC 60947-7-1, IEC 61238-1 (Class A), UL-1059, UL 486E, CSA C22.2No.158-10 Seria aluminiowych złączek gwintowych STB ma szeroką gamę zastosowań. Są one stosowane w sprzęcie przemysłowym, automatyce, turbinach wiatrowych, technologii solarnej i rozdzielnicach elektrotechnicznych – złączki gwintowe STB to bardzo wszechstronne rozwiązanie. Ich wielofunkcyjność przynosi znaczne korzyści w dziedzinie połączeń przewodów. Wszystkie złącza serii STB są bezpieczne dla instalatora, zgodne z normą DIN EN 50274 – uniemożliwiają przypadkowe dotknięcie złączki palcami. W złączkach gwintowych STB zastosowano aluminiowe zaciski. Dzięki specjalnej powłoce zaciski te nadają się nie tylko do przewodów aluminiowych, ale także do przewodów miedzianych. Złączki STB posiadają certyfikaty dla przewodów wykonanych z obu tych metali. Zaletą zastosowania aluminiowego zacisku jest znacznie mniejsza waga złączek gwintowych w porównaniu z konwencjonalnymi złączkami innych producentów. SIMET oferuje rozwiązania dla dużych przekrojów, aż do 300 mm2. Przestrzeń w złączce została zwiększona w porównaniu z konkurencyjnymi złączkami o największym rozmiarze 240mm2, co ułatwia montaż kabli o dużych przekrojach. Niezależnie od tego, czy są to przewody okrągłe, sektorowe, lite, wielożyłowe, czy też elastyczne, dodatkowa przestrzeń umożliwia instalację wszystkich rodzajów kabli. Złączki gwintowe STB umożliwiają nie tylko łączenie przewodów instalacyjnych, ale także doskonale nadają się do zastosowań dystrybucyjnych. Seria STB SIMET jest bardzo przyjazna dla użytkownika, przede wszystkim ze względu na jej kompaktową, oszczędną przestrzennie i solidną konstrukcję. Wszystkie produkty z tej serii można montować na płytach montażowych lub szynach TS 35 zgodnie z normą IEC 60715 / DIN EN 50022. Złącza serii STB są wyposażone w zabezpieczenie przed dotknięciem przewodów, które zapobiega ich przypadkowemu połączeniu wewnątrz złączki i utlenianiu. Śruby posiadają sześciokątne łby, co umożliwia uzyskanie wysokiego momentu obrotowego podczas montażu za pomocą klucza imbusowego, a odpowiednio opracowane końcówki śrub zapobiegają uszkodzeniu miękkich przewodów aluminiowych podczas instalacji. W celu skutecznego odprowadzania ciepła, zacisk i obudowa z tworzywa sztucznego zostały zaprojektowane. Wszystkie modele STB o rozmiarze ≥95 mm2 są standardowo wyposażone w złącze do pomiarów, co umożliwia ich optymalne użycie w zastosowaniach zasilania dodatkowych urządzeń oraz monitoringu, w celu kontroli i analizy instalacji bez konieczności odłączania wcześniej podłączonych przewodów zasilających. Proces instalacji jest ułatwiony przez dodatkowe akcesoria. Osłony przeciwpyłowe zatrzymują niechciane zanieczyszczenia i są wyposażone w wycięcia dostosowane do wymaganych rozmiarów przewodów. Złącza występują w różnych kolorach - szarym, brązowym, czarnym, niebieskim i zielonym, co ułatwia oznaczenie podłączeń przewodów na napięcie, przewodów neutralnych i ochronnych. Zarówno złącza, jak i osłony mogą być oznakowane, aby zidentyfikować połączenia poszczególnych przewodów. Zalety produktu: Oszczędność kosztów i miejsca oraz lekka waga dzięki zoptymalizowanej aluminiowej obudowie i kompaktowej konstrukcji. Przeznaczony do stosowania z wszystkimi rodzajami okrągłych i sektorowych przewodów litych, wielożyłowych lub elastycznych, wykonanych z miedzi lub aluminium, w szerokim zakresie zastosowań - od przemysłu do energetyki. Produkt przyjazny dla użytkownika - łatwy w instalacji, dodatkowe funkcje i szeroki wybór akcesoriów. Standardowe złącza pomiarowe i kontrolne od modelu STB 95. Gniazdo znacznikowe po obu stronach złączki Ochrona przed dotknięciem zapobiegająca przypadkowemu połączeniu przewodów Gniazdo na sześciokątny klucz imbusowy do zakręcania śrub z dużym momentem obrotowym Gwint o drobnym skoku umożliwiający zwiększenie nacisku Specjalnie wyprofilowana część wkrętów zapobiegająca uszkodzeniu przewodów Unikalny kształt dla skutecznego odprowadzania ciepła Dodatkowe złącze pomiarowe, dostępne tylko w modelach STB-90, STB-185 i STB-300 Rdzeń wewnętrznie profilowany dedykowany dla przewodów aluminiowych i miedzianych Ryflowanie poprawiające odprowadzanie ciepła Otwór na przewód Al/Cu do 300m2 Prosta instalacja za pomocą otwartego uchwytu montażowego na płycie montażowej lub szynie TH35/DIN
