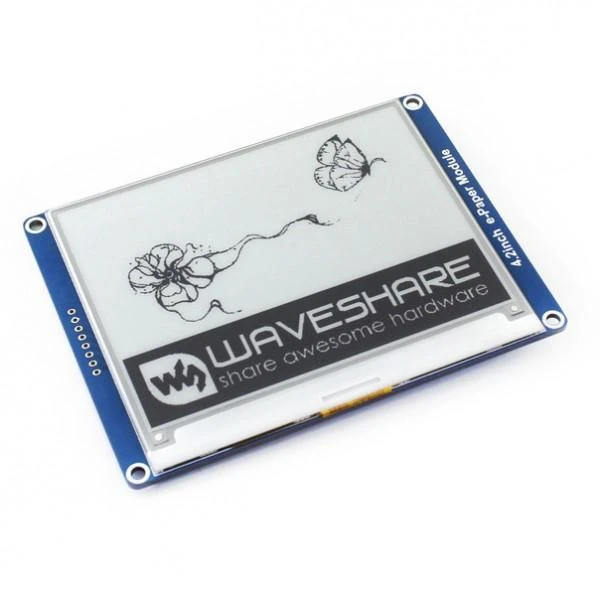

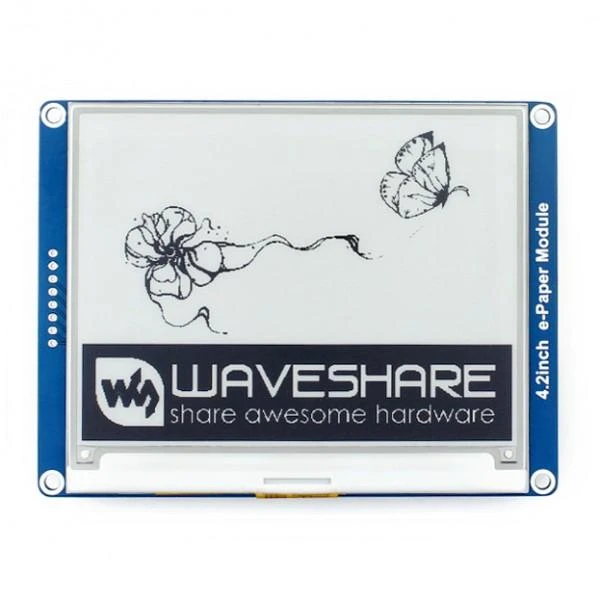

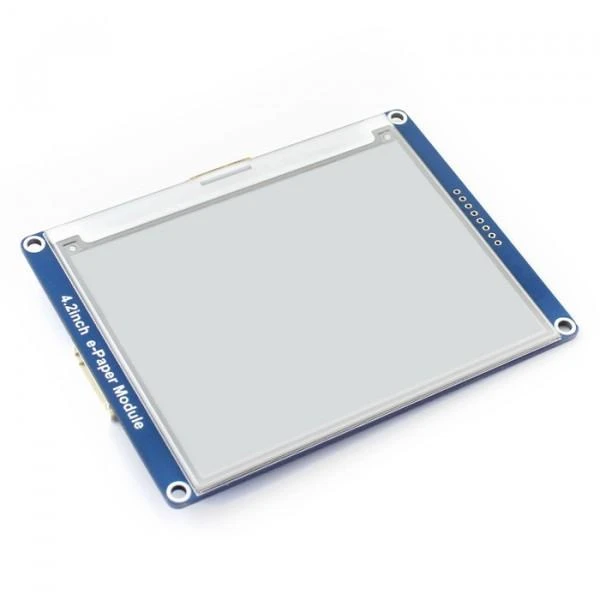

106 mm įstrižainės E-rašalo ekrano modulis, tinkantis Raspberry Pi, Arduino, STM32 ir kitiems panašiems mikrovaldikliams. Elektroninio rašalo (angl. E-ink) technologija leidžia naudoti ypač mažai elektros energijos vaizdui rodyti, iš esmės elektros jai reikia tik vaizdui ant ekrano pakeisti, taip pat turi ypač didelį kontrastą bei matymo kampą ir nereikalauja foninio apšvietimo. Dėl šių priežasčių technologija taip išpopuliarėjo elektroninėse skaityklėse (angl. E-reader), o su šiuo moduliu technologiją galėsite pritaikyti savo projektams.

Gamintojas prideda naudojimo vadovą ir pritaikymo pavyzdžius.

Savybės:

106 mm įstrižainė
400x300 pikselių rezoliucija
Palaiko dalinį vaizdo atnaujinimą (angl. Partial refresh) per 0.3s, pilną vaizdo atnaujinimą per 4s

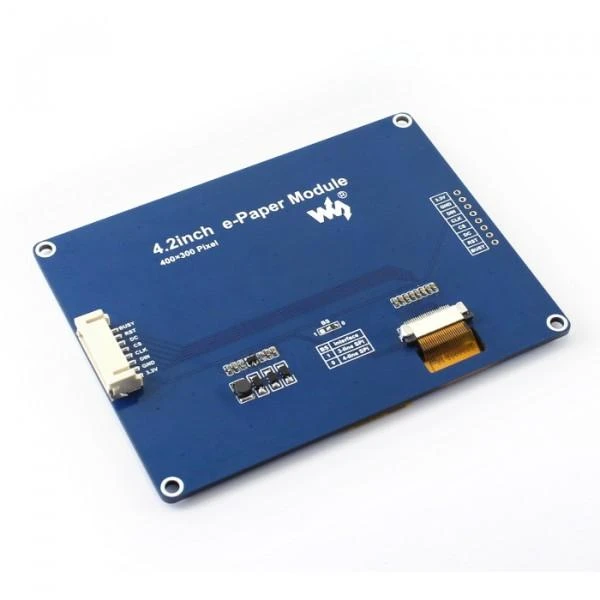

Valdomas SPI sąsaja
Ultra-mažas galios naudojimas <0,017mW, kurį laiką gali veikti netgi be energijos
Platus matymo kampas, >170°
Darbinė įtampa: 3,3V
3 arba 4 laidų SPI
Dydis: 103 x 79 mm
Vaizdo spalva: juodai balta

Pritaikymas:

Elektroninės kainų etiketės
Baterijomis maitinami projektai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-09655
Modelio pavadinimas

AN-09655

Gamintojas Oem
Spalva Juoda

Atsiliepimų nėra

Atsiliepimų politika

1. Su kokiomis plokštėmis suderinamas šis OEM Waveshare E Ink ekranas?

Šis 4,2 colių E Ink ekranas yra suderinamas su Raspberry Pi, Arduino bei STM32 mikrovaldikliais. Modulis valdomas per SPI sąsają, o gamintojas pateikia paruoštus pavyzdžius ir vadovą, kurie palengvina prijungimą prie šių populiarūs vienplatiniai kompiuteriai. Tai suteikia galimybę kurti įvairius energetiškai efektyvius projektus.

2. Kokia yra šio modulio ekrano raiška ir dydis?

Modulio įstrižainė yra 106 mm (4,2 colio), o vaizdo raiška – 400 x 300 pikselių. Šis skiriamoji geba užtikrina aiškų tekstą ir grafika, o pats ekrano matmenys yra 103 x 79 mm. Tokie parametrai tinka informacijos rodymui įvairiuose savadarbiuose įrenginiuose, pavyzdžiui, kainų ženkluose.

3. Kiek energijos sunaudoja šis E-paper ekrano modulis?

Šis energetiškai efektyvus ekranas sunaudoja labai mažai energijos – mažiau nei 0,017 mW. Elektros srovė reikalinga tik keičiant vaizdą, o pats atvaizdas išlieka net atjungus maitinimą. Dėl šios priežasties jis idealiai tinka ilgai veikiantiems, baterijomis maitinamiems įrenginiams.

4. Kaip greitai atnaujinamas vaizdas šiame displejuje?

Vaizdo atnaujinimo greitis priklauso nuo režimo. Dalinis atnaujinimas trunka apie 0,3 sekundės, o pilnas ekrano persikrovimas – apie 4 sekundes. Dalinio atnaujinimo funkcija leidžia greitai keisti tik dalį turinio, taupant laiką ir energiją, kas yra svarbu realaus laiko rodymui.

5. Koks yra šio modulio matymo kampas ir ar reikia foninio apšvietimo?

Platus matymo kampas viršija 170 laipsnių, todėl informacija aiškiai matoma iš beveik bet kurio kampo. Aukštas kontrastas ir atspindinties technologija leidžia matyti vaizdą patogiai dienos šviesoje be papildomo apšvietimo, o naktį pakanka šviesos iš aplinkos, kaip ir skaitant popierinį puslapį.
