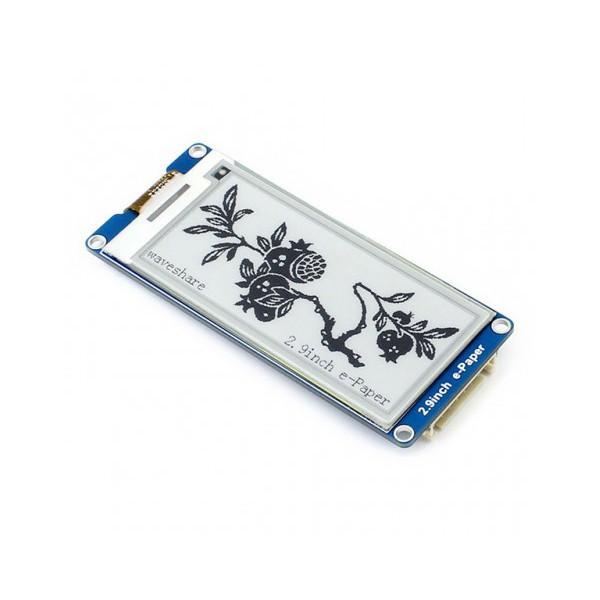

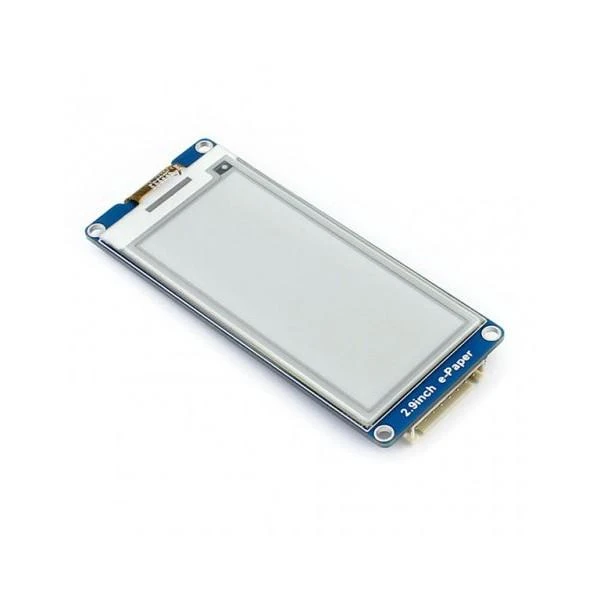

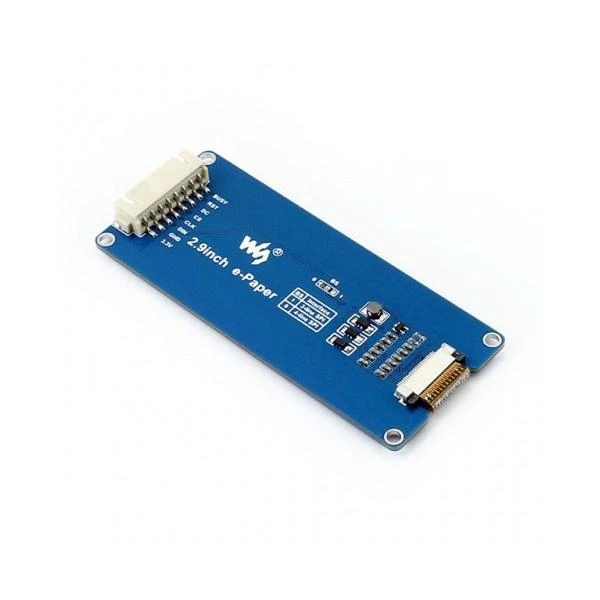

73 mm įstrižainės E-rašalo ekrano modulis, tinkantis Raspberry Pi, Arduino, STM32 ir kitiems panašiems mikrovaldikliams. Elektroninio rašalo (angl. E-ink) technologija leidžia naudoti ypač mažai elektros energijos vaizdui rodyti, iš esmės elektros jai reikia tik vaizdui ant ekrano pakeisti, taip pat turi ypač didelį kontrastą bei matymo kampą ir nereikalauja foninio apšvietimo. Dėl šių priežasčių technologija taip išpopuliarėjo elektroninėse skaityklėse (angl. E-reader), o su šiuo moduliu technologiją galėsite pritaikyti savo projektams.

Gamintojas prideda naudojimo vadovą ir pritaikymo pavyzdžius.

Savybės:

73 mm įstrižainė
296x128 pikselių rezoliucija
Palaiko dalinį vaizdo atnaujinimą (angl. Partial refresh) per 0.3s, pilną vaizdo atnaujinimą per 2s
Valdomas SPI sąsaja
Ultra-mažas galios naudojimas <0,017mW, kurį laiką gali veikti netgi be energijos
Platus matymo kampas, >170°
Darbinė įtampa: 3,3V
3 arba 4 laidų SPI
Dydis: 89,5 x 29,05 mm
Vaizdo spalva: juodai balta

Pritaikymas:

Elektroninės kainų etiketės
Baterijomis maitinami projektai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-09099
Modelio pavadinimas

AN-09099

Gamintojas Oem
Spalva Juoda

Atsiliepimų nėra

Atsiliepimų politika

1. Kokiam tikslui tinka šis E-ink ekrano modulis?

OEM Waveshare E-paper ekranas yra skirtas kūrybiniams elektronikos projektams. Šis energetiškai efektyvus ekranas puikiai tinka įrenginiams, kurie turi rodyti informaciją, pavyzdžiui, kainų etiketes ar transporto tvarkaraščius. Dėl mažos energijos sąnaudos jis gali ilgai veikti nuo baterijos, o aiškų vaizdą galima matyti net esant šviesiai dienos šviesai.

2. Su kokiomis plokštėmis jis suderinamas?

Modulis palaiko daugelį populiarių mikrovaldiklių platformų. Jį galima prijungti prie Raspberry Pi, Arduino arba STM32 plokščių naudojant SPI ryšio sąsają. Tai suteikia galimybę lengvai integruoti ekraną į įvairius savadarbius įrenginius ir prototipus, nes yra pateikiami pavyzdiniai kodai ir instrukcijos.

3. Kaip greitai atnaujinamas vaizdas ekrane?

Vaizdo atnaujinimo greitis priklauso nuo pasirinkto režimo. Dalinis atnaujinimas, tinkantis teksto keitimui, trunka apie 0,3 sekundės. Visiškas ekrano išvalymas ir naujo vaizdo atvaizdavimas, reikalingas pakeičiant visą turinį, užtrunka iki 2 sekundžių. Ši technologija optimizuota, o ne greičiui.

4. Kiek energijos sunaudoja šis rodytuvas?

Ekrano modulio energijos suvartojimas yra itin mažas. Veikimo metu jis sunaudoja mažiau nei 0,017 mW galios, o rodant statinį vaizdą energija visai nereikalinga. Šis ypatumas leidžia kurti įrenginius, kurie gali veikti nuo vienos baterijos labai ilgą laiką.

5. Kokios yra šio rodytuvo techninės charakteristikos?

Modulio įstrižainė yra 73 mm (2,9 colio), o skiriamoji geba – 296x128 pikselių. Vaizdas yra tik juodai baltas, o ekranas turi platų, virš 170 laipsnių, matymo kampą. Jo fizinis dydis yra 89,5 x 29,05 mm, o darbinei veiklai reikalinga 3,3 voltų įtampa.
