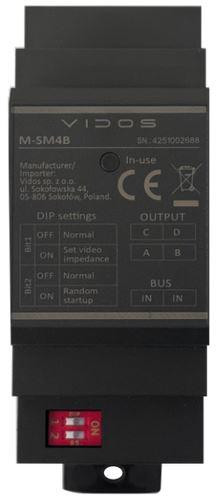

Modulis funkcyjny VIDOS DUO M-SM4B

Przeznaczenie

Moduł M-SM4B chroni cały system przed zwarciami w poszczególnych monitorach lub stacjach bramowych. W przypadku wykrycia zwarcia automatycznie odcina zasilanie portu A, B, C lub D.

Migająca dioda LED informuje, że moduł pracuje w trybie ochronnym. M-SM4B cyklicznie sprawdza,

czy zwarcie zostało usunięte – jeśli tak, przywraca zasilanie, a dioda LED gaśnie. Podczas testowania systemu dioda LED miga trzykrotnie w szybkim tempie.

Dodatkowo moduł M-SM4B umożliwia rozdzielanie sygnału w instalacjach z wieloma monitorami lub stacjami bramowymi. Wyposażony jest w 4 niezależne wejścia/wyjścia, do których można podłączyć maksymalnie 4 stacje bramowe lub 4 monitory. Przykładem praktycznego zastosowania jest klatka schodowa w budynku wielorodzinnym, gdzie na każdym piętrze znajdują się 3-4 mieszkania.

W takim przypadku na każdym piętrze należy zainstalować jeden moduł M-SM4B i podłączyć do niego odbiorniki poszczególnych użytkowników.

Specyfikacja:

Zasilanie: DC 20-30V

Zakres temperatur pracy: -10°C~55°C

Stopień ochrony: IP20

Wymiary: 35x89x59 mm
