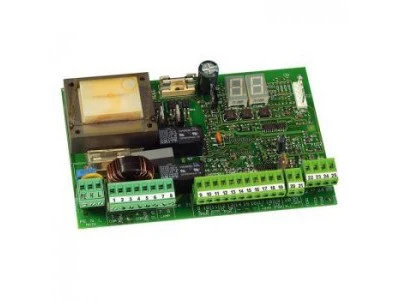

FAAC 455D valdymo blokas (790917)

NAJWAŻNIEJSZE CECHY

• regulacja siły działania osobno dla każdego siłownika (50 poziomów)
• hamowanie skrzydeł bramy (delikatne zakończenie ruchu bramy)
• obsługa elektrozamka
• bardzo proste programowanie cyfrowe
• przyciski wyboru i programowania wartości parametrów, wyświetlacz cyfrowy wskazuje funkcję i wartość
• sygnalizacja LED (na wyświetlaczu) stanu wejść sterujących
• obsługa całkowitego i częściowego otwierania bramy
• opcjonalnie możliwość podłączenia czujników amperometrycznych (zatrzymanie i odwrócenie kierunku po napotkaniu skrzydła na przeszkodę) – GATEKODER.

ZASTOSOWANIE

• do siłowników elektromechanicznych 230Vac z wyłącznikami krańcowymi (np FAAC 413 LS, 415L LS)
• do siłowników hydraulicznych 230Vac (np FAAC 400)
• do bram jednoskrzydłowych
• do bram dwuskrzydłowych
• do bram z jednym elektrozamkiem

Specyfikacja techniczna

• Zasilanie- 230 V~ (+6% -10%) 50 (60) Hz : Wyświetlacz LED dla programowania i kontroli
• Pobór mocy- 15 W :
• Maks. obciążenie akcesoriami 24Vdc- 500mA : Licznik wykonanych cykli pracy
• Maks. obciążenie zamkiem elektromagnetycznym 12Vac- 15 VA : Wejścia: otwarcie, otwarcie wolnego skrzydła (częściowe), stop (wyłącznik awaryjny), akcesoria zabezpieczające przy otwieraniu, akcesoriazabezpieczające przy zamykaniu, zasilanie z uziemieniem
• Maks. moc silnika- 800 W :
• Zakres temperatur pracy- -20°C +55°C :
• Dwa bezpieczniki- silnik i akcesoria : Wyjścia: silniki siłowników, napędów, lampa ostrzegawcza, zasilanie akcesoriów 24Vdc, 24V sygnalizacja statusu bramy, fail-safe (bezpieczne przyuszkodzeniu fotokomórki), zamek elektromagnetyczny 12Vac
• Dwa sposoby programowania- prosty i zaawansowany :
• Osiem trybów logicznych pracy do wyboru- automatyczna A, S, AP i SP, półautomatyczna E, EP, B oraz ręczna C („dead-man” – obsługa z obecnością człowieka) :
• Regulacja momentu (siły) silnika- przełącznikami DIP-SWITCH, 50 poziomów dla każdego silnika : Dodatkowe funkcje programowalne: ruch zwrotny przy otwieraniu i dopchnięcie przy zamykaniu (dla zamka elektromagn.), odwrócenie ruchu (z zatrzymaniem bramy lub natychmiastową zmianą kierunku), maks. momentsiły przy starcie, wyprzedzające świecenie lampy ostrzegawczej
• Czas otwarcia / zamknięcia- programowany od 0 do 120 s :
• Pamięć czasu otwierania / zamykania z pamięcią resztkową :
• Czas pauzy- programowany od 0 do 4 min. :
• Opóźnienie skrzydeł przy zamykaniu- programowane od 0 do 4 min. : Szybkozłącze dla podłączenia odbiornika radiowego RP (wtykalnego) lub dekodera
• Opóźnienie skrzydeł przy otwieraniu- 2 s – stałe :
• Funkcja regulowanego spowalniania i odwrócenia ruchu (GATECODERA) : Listwa podłączeniowa – odłączalna z numeracją
