U2hr 11...17 Vdc radijo imtuvas - Elmes

U2HR

Universalus superheterodinas Dviejų kanalų radijo imtuvas - Elmes

Įrenginys naudojamas sistemose: Nuotolinio valdymo pultas, prieigos valdymas, aliarmo sistemos ir daugelis kitų.

Jis gali būti naudojamas pritvirtinant sistemas: varikliams, valdantiems, apšvietimui, solepatozei, išleidžiant vartų spynos, durys,

Nuotolinis detektorių ir zonų blokavimas aliarmo sistemose, įjunkite laiko lavonus, kaip belaidį anti -NAP mygtuką ir kt.

Kvitai turi galvaniškai atskirtus relės išėjimus su programuojamu darbo režimu, signalizacijos išvestimi ir 2 apšvietimo šviesos diodais.

Imtuvų korpusas pritvirtinamas anti -purškimo jungikliu.

Specifikacija:

Galimybė priskirti bet kokius nuotolinio valdymo mygtukus bet kuriems imtuvo išėjimams

Ši funkcija leidžia gauti neprieinamą funkcionalumą DWB100HR imtuve, pvz.:

1. Kai kurie vieno slėgio pilotai kontroliuoja išėjimą Nr. 1, o kitas - išėjimas Nr. 2.

2. Vienas bandomojo mygtuko mygtukas prideda abu išėjimus iš karto

3. Vienas bandomasis mygtukas, pritvirtinantis išvestį, o kitas - išsijungia.

4. Bet kuris CH4HT keturios slėgio nuotolinio valdymo mygtukas Pridėkite prie 1 išvesties ir bet kokio kito - 2 išėjimo.

Įvairūs imtuvo veikimo būdai

Bet kuris imtuvo išvestis gali veikti vienu iš daugelio režimų:

1. Nuotolinio valdymo pultas prisiriša prie užprogramuoto laiko. Kitas nuotolinio valdymo pulto paspaudimas prailgina tvirtinimo laiką.

2. Nuotolinio valdymo pultas pakaitomis perjungia ir paverčia išvestį.

3. Nuotolinio valdymo pultas prisiriša prie užprogramuoto laiko, tačiau iš anksto galima pašalinti iš nuotolinio valdymo pulto.

4. Nuotolinio valdymo pultas pakaitomis perjungia ir paaiškėja, kad išvestis (kaip 2 režimas), tačiau pridėjus vieną išvestį, kitas negalima įjungti.

5. Kaip 3 režimas, tačiau pridėjus vieną išvestį, jūs negalite įjungti kito.

6. Išvestis pritvirtinama tol, kol paspaudžiamas nuotolinio valdymo pultas.

7. Vienas bandomasis mygtukas, pritvirtinantis išvestį, o kitas - išsijungia.

Imtuvas turi du šviesos diodus.

Viršutinis šviesos diodas šviečia žalia, kai pritvirtinamas 1 išėjimas, o raudona - kai jis išjungtas.

Apatinis šviesos diodas šviečia žalia, kai pritvirtinamas 2 išėjimas, ir nesireiškia - kai išjungta.

Imtuvas turi atviro tipo kolektoriaus išvestį su 1A/60 V apkrova (pažymėta raide „S“),

Tai rodo kiekvieno išėjimo įjungimo ir išjungimo momentus. Tai taip pat rodo nuotolinio valdymo mygtuko paspaudimą.

Imtuvas gali bendradarbiauti su ne daugiau kaip 104 pilotais.

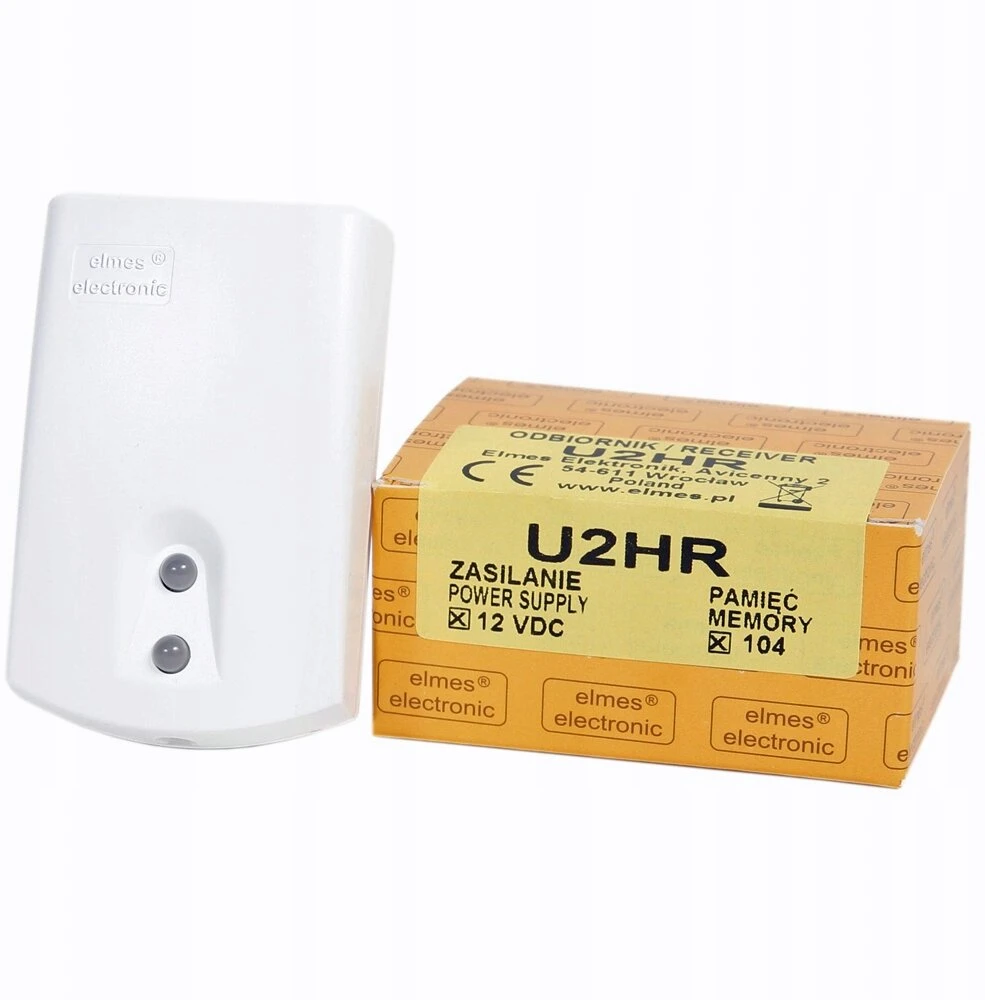

U2HR imtuvas

• Keeloq® kintamasis kodas. „Microchip Corp.“ JAV
• Piloto atmintis: 104
• Radijo imtuvas Superheterodyne , jautrumas: -106 DBM
• Dabartinis vartojimas: & Nbsp; 20mA + 20mA už kiekvieną pritvirtintą estafetę
• Darbinė temperatūra: nuo -20 ° C & nbsp; iki +50 ° C
• Apyvartos relės išėjimai: 1A/120VAC/30VDC
• maitinimo šaltinis 11 ... 17vdc
• 2 atidaryti režimai: & nbsp; 1 -& nbsp; monostable = įjungti išėjimo laiką nuo 0,25 sekundės. Iki 4 valandų & nbsp; /& nbsp; 2 - bistable = įjungti/išjungti
• Išvažiavimas S (1a/60v) Tipas „Open Collector“
• Anti -atakų korpuso atidarymo išvestis, NC tipas (kompaktiškas AT & nbsp; uždaras korpusas) & nbsp; naudojamas aliarmo sistemose
• Mimės MM: 24/46/73
