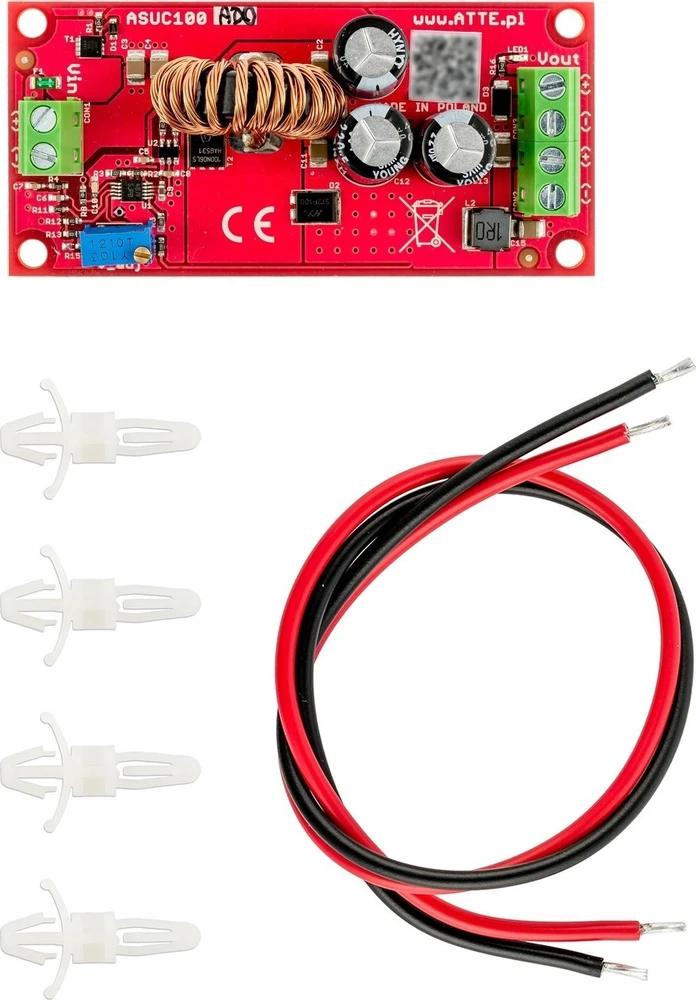

DC/DC KEITIMAS ATTE ASUC-100-AD0-OF

Pagrindinės savybės

• platus maitinimo įtampos diapazonas
• galimybė tiksliai reguliuoti išėjimo įtampą plačiame diapazone
• mažas įrenginio įkaitimas dėl didelio keitiklio efektyvumo
• didelė išėjimo galia su mažais modulio matmenimis
• atsparumas maitinimo įtampos atvirkštiniam poliškumui

Likimas

ASUC-100-AD0-OF yra didelio efektyvumo, neizoliuotas nuolatinės srovės (DC/DC) keitiklis, kuris padidina įtampą. Keitiklis veikia plačiame įėjimo įtampos diapazone ir pasižymi tiksliu išėjimo įtampos reguliavimu. Tipinis šio modulio pritaikymas yra 48 VDC PoE maitinimo šaltinio generavimas iš 12 VDC arba 24 VDC buferinio maitinimo šaltinio.

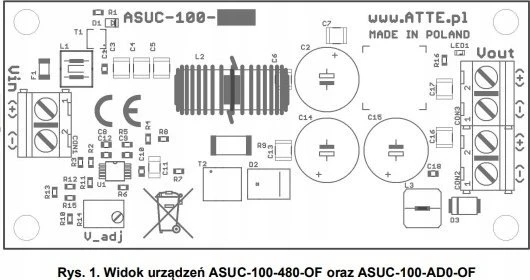

OF (atviro rėmo) konstrukcija leidžia įrenginį montuoti bet kuriame korpuse. Tačiau patogiausias tvirtinimo būdas yra naudoti specialius ABOX serijos korpusus ir montavimo plokštes su 10,8 mm tinkleliu. Tai suderinama su įmontuotų modulių montavimo angų atstumais. Šis sisteminis sprendimas leidžia vertikaliai arba horizontaliai montuoti pasirinktus įrenginius bet kurioje perforuotoje korpuso ar montavimo plokštės dalyje.

Techninės specifikacijos

• Išėjimo įtampa: 12...48 V nuolatinė srovė
• Išėjimo galia: 120 W esant 24 V įtampai, 80 W esant 12 V įtampai
• Efektyvumas: 93 %, kai Vin = 12 V, Pout = 80 W
• Įėjimo įtampos diapazonas: 10–30 V nuolatinė srovė
• Keitiklio srovė be apkrovos: 27mA @ 12V
• LED1 veikimo indikacija: išėjimo įtampos buvimas
• Tvirtinimas: Įspaudžiami tarpikliai, tvirtinimo skylės 10,8 mm tinklelyje
• Darbinės temperatūros diapazonas: -20...+40 °C
• Matmenys: 40 x 83 x 27 mm
• Svoris: 0,036 kg
