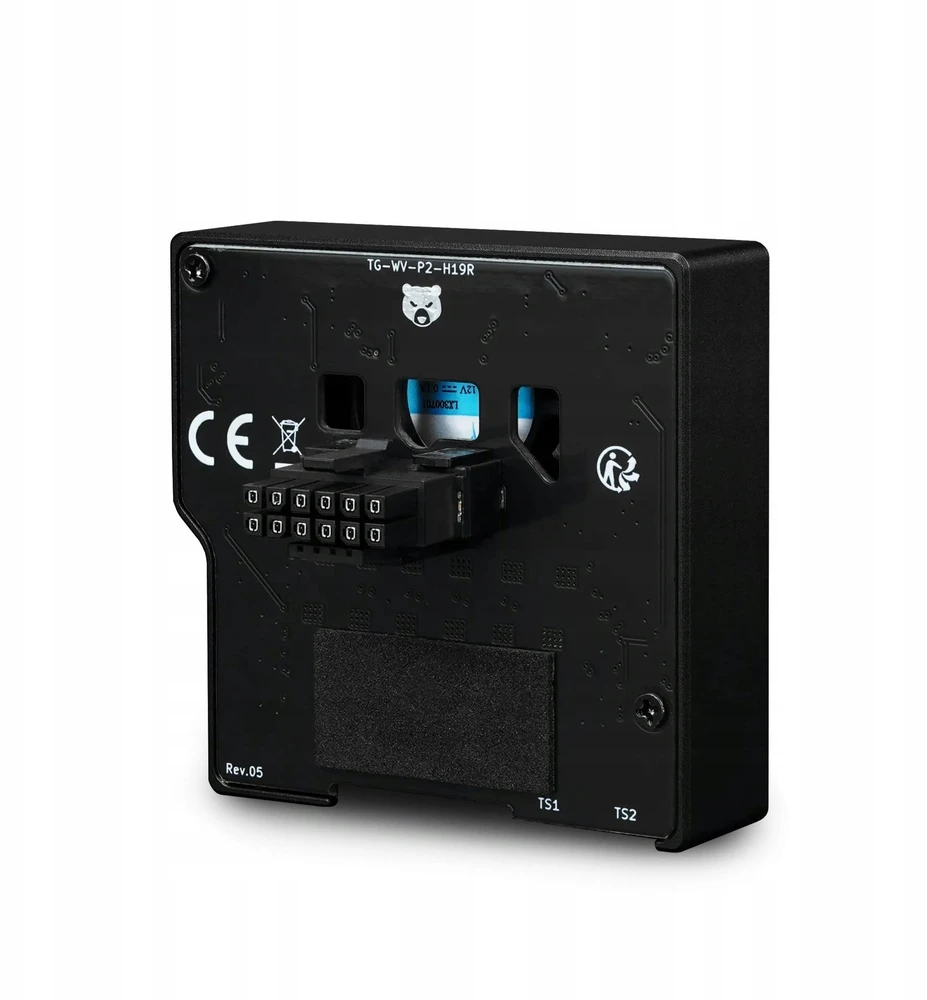

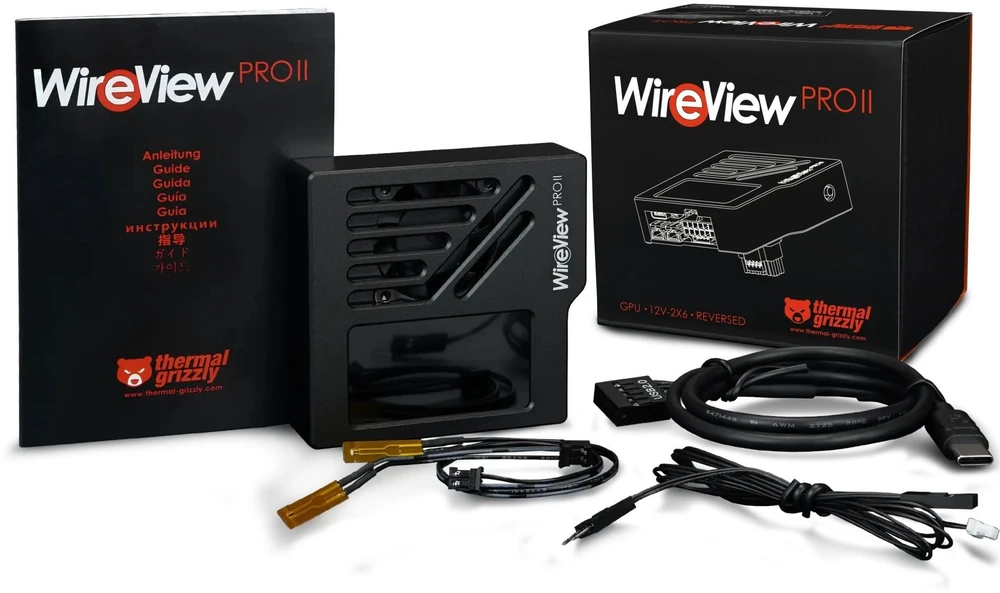

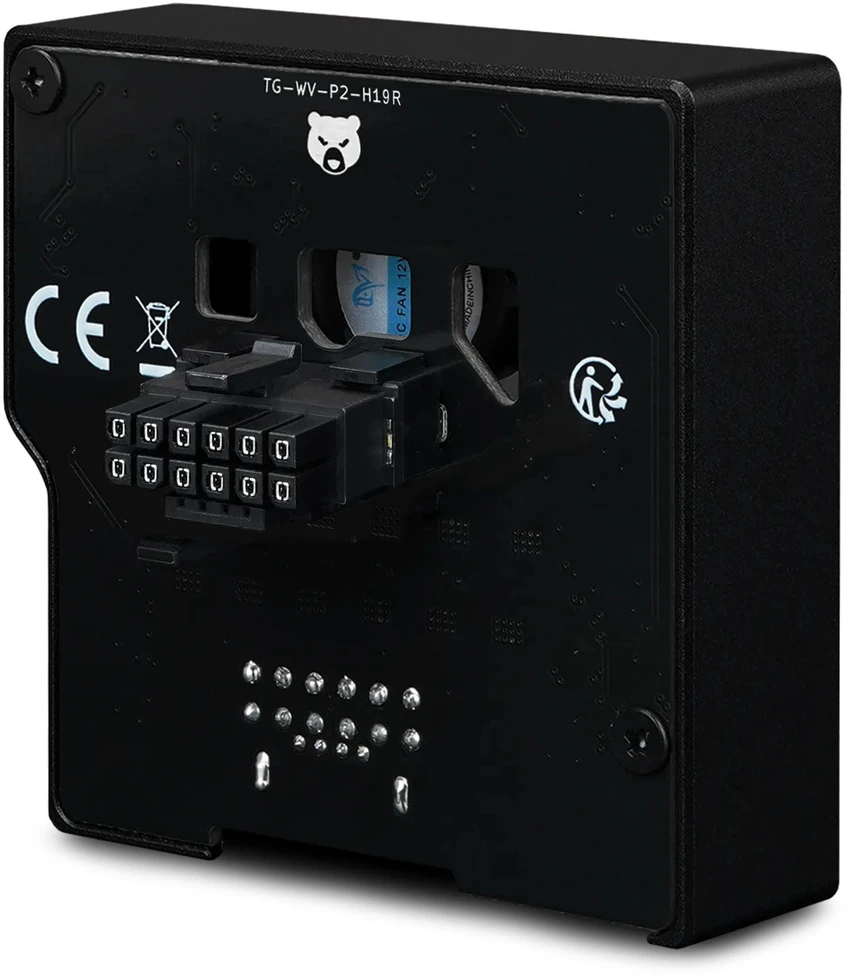

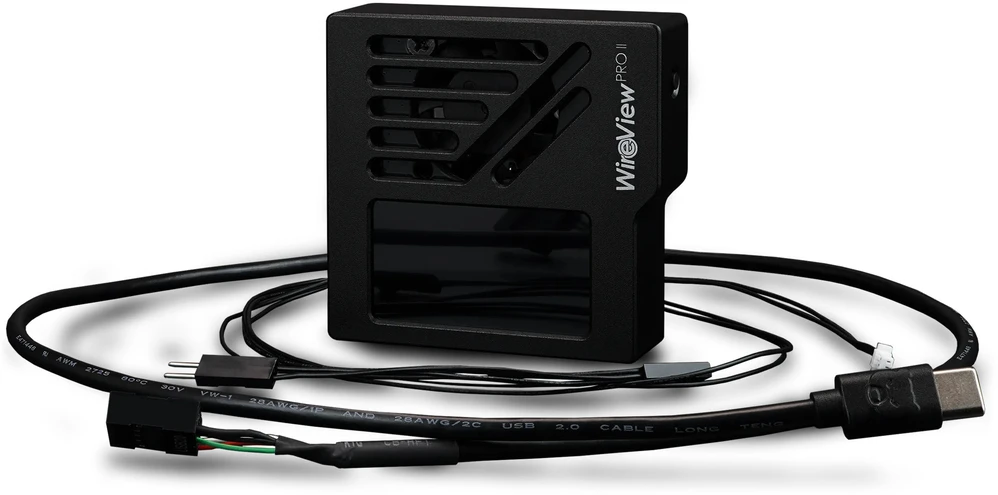

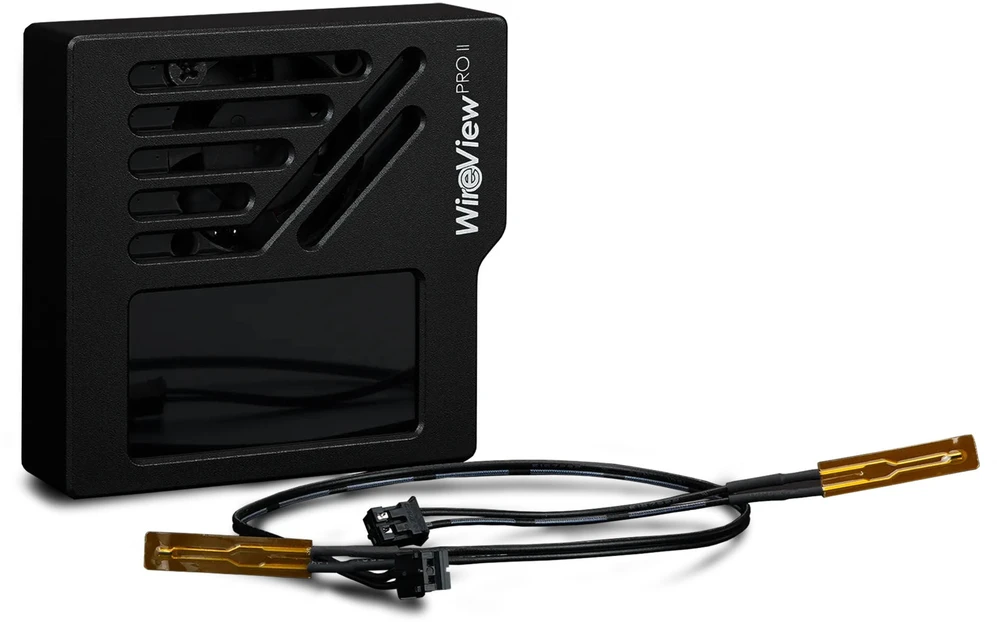

„Thermal Grizzly WireView Pro II“ GPU stebėjimo įrenginys – atvirkštinė versija

„WireView Pro II“ buvo specialiai sukurtas modernioms aukštos klasės vaizdo plokštėms su 12V-2x6 jungtimis ir yra pažangi „WireView Pro“ versija. Kaip patentuotas „Thermal Grizzly“ kūrinys, jis yra apsaugotas Europos patentu EP4250057. Srovė matuojama ne tik kaip bendra vertė, bet ir kaip kiekvieno 12V-2x6 jungties laidininko vertė. Tai leidžia nedelsiant nustatyti galimas kontakto problemas tarp kabelio ir vaizdo plokštės. „WireView Pro II“ buvo specialiai sukurtas siekiant tiksliai stebėti 12V-2x6 jungtį, kad būtų galima anksti aptikti apkrovos paskirstymo problemas ir išvengti galimų vaizdo plokštės ir 12V-2x6 jungties pažeidimų.

Stebėjimas

Visi su sauga susiję parametrai, tokie kaip srovės (A), įtampa (V), temperatūra (°C) ir energijos suvartojimas (W), yra nuolat matuojami. „Thermal Grizzly“ apibrėžia šių parametrų ribines vertes, kurių negalima viršyti įprasto veikimo metu, nes kitaip padidėja jungties terminio pažeidimo rizika. Jei riba viršijama, ekrane rodomas vaizdinis įspėjimas ir garsinis signalas. Pasirinktinai galima automatiškai išjungti sistemą naudojant pridedamą skirstytuvą. Iš anksto nustatytas ribines vertes galima reguliuoti konfigūracijos meniu.

Aušinimas

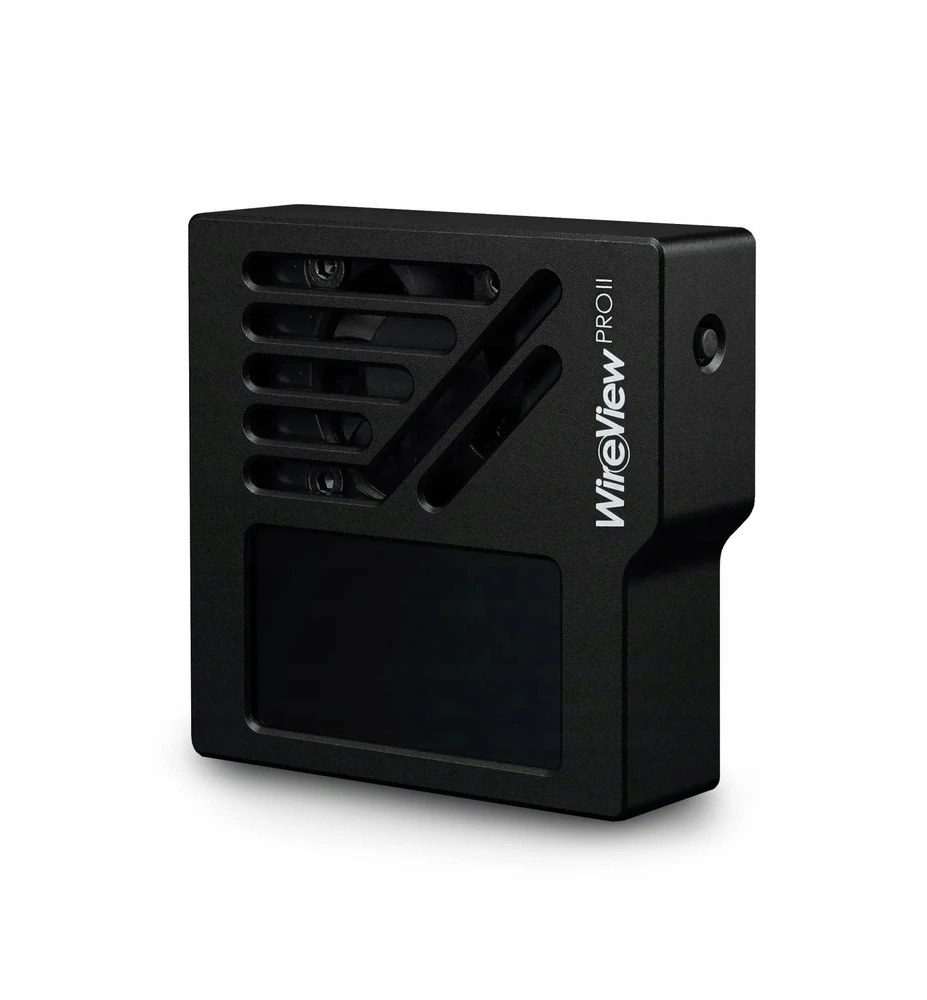

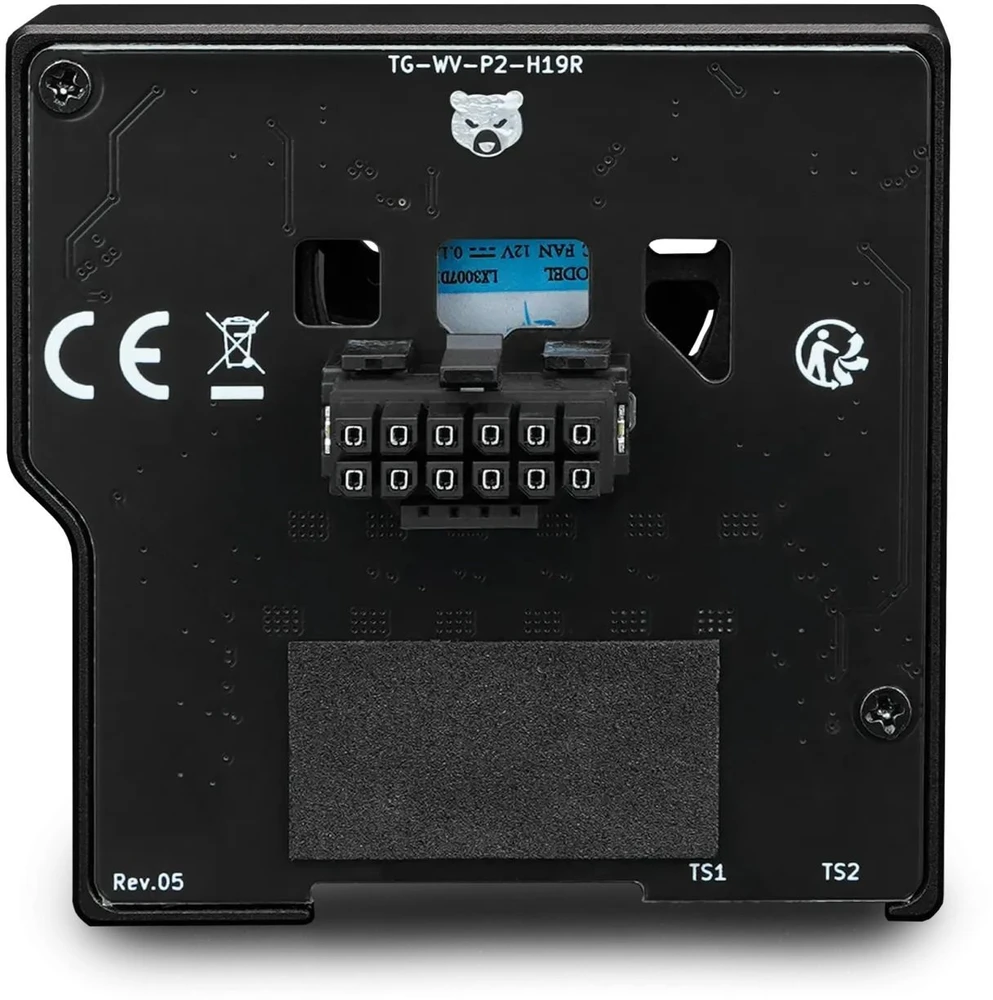

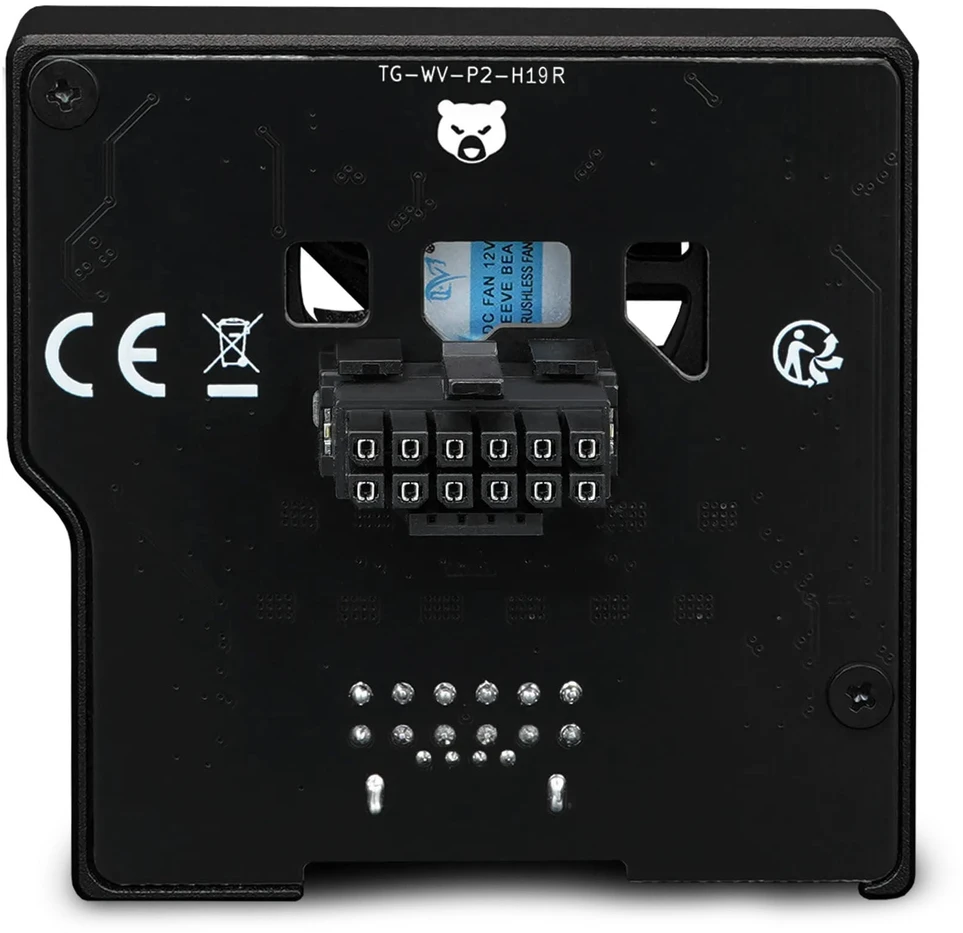

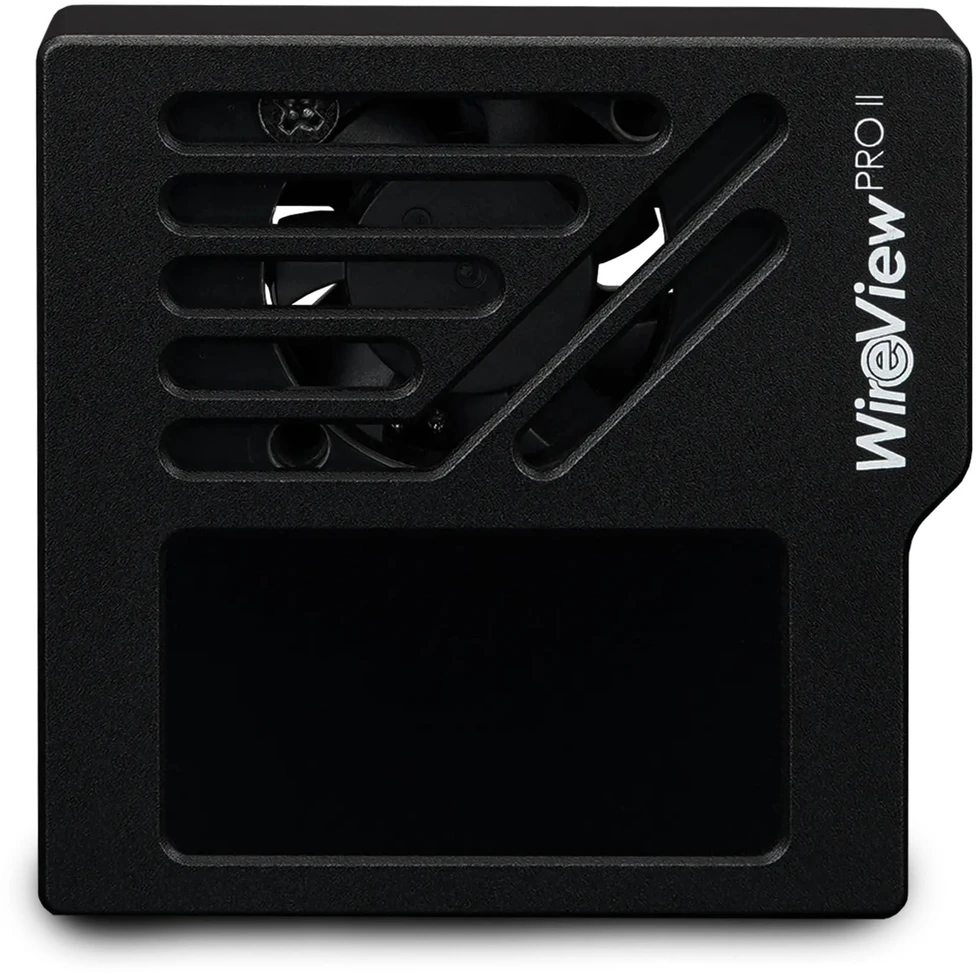

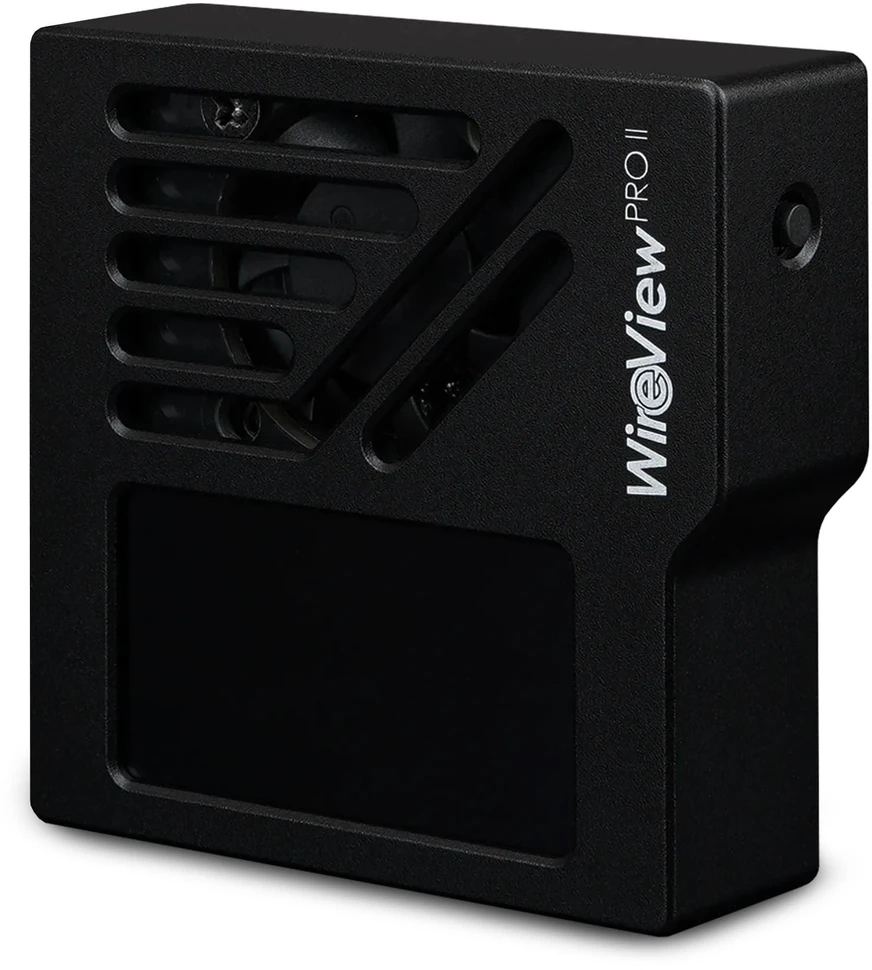

Dėl neišvengiamų kontaktinių varžų jungčių jungtyse, veikiant didelio našumo GPU, susidaro papildoma šilumos nuostoliai. Siekiant kontroliuoti šilumos išsklaidymą, integruotas pusiau pasyvus ventiliatorius, kuris tyliai veikia tuščiosios eigos režimu ir automatiškai įsijungia didėjant energijos suvartojimui ar temperatūrai. CNC apdirbtame aliuminio korpuse yra ventiliacijos angos ir jis atlieka aktyvios šilumos kriauklės funkciją. Optimizuotas oro srautas per angas galinėje spausdintinėje plokštėje palaiko oro cirkuliaciją aplink visus su šiluma susijusius komponentus.

Patogumas vartotojui

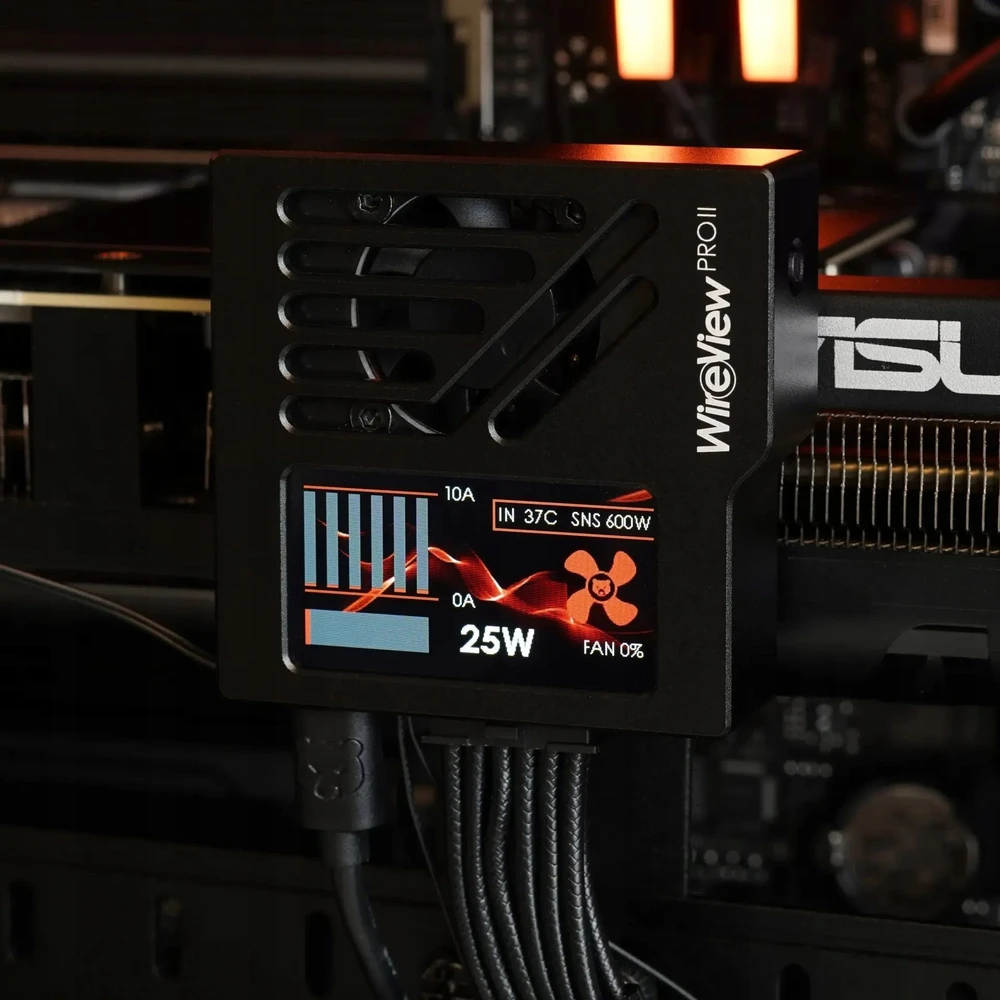

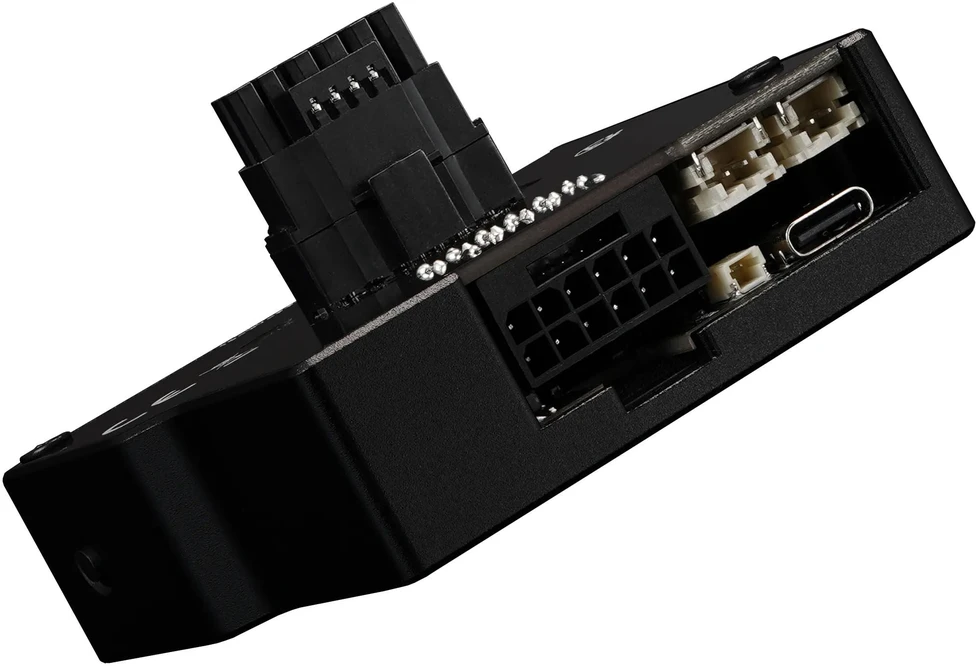

„WireView Pro II“ galima įsigyti su dviem jungčių orientacijomis, todėl gali būti naudojamas beveik su bet kuria vaizdo plokšte, turinčia 12 V-2x6 jungtį. Žemyn nukreipta jungties orientacija leidžia tvarkingai valdyti laidus, o įrenginys tuo pačiu metu veikia kaip 90° adapteris. Integruotame TFT-IPS ekrane, kurį galima konfigūruoti tiesiai įrenginyje, galimi keli vaizdai. Įrenginį galima visiškai naudoti kaip aparatinės įrangos sprendimą ir ateityje bus išplėsta programine įranga. Atitinkamas atnaujinimas planuojamas gruodžio viduryje.

Automatinis duomenų registravimas

Integruota atmintis reguliariai registruoja atitinkamus veikimo duomenis, kad būtų galima atsekti galimus gedimų įvykius. Įrašyti duomenys apima 12 voltų sroves, išmatuotas kiekvienam kontaktui, bendrą energijos suvartojimą ir temperatūrą 12V-2x6 išėjime (T-Out) šalia jungties. Duomenų įrašas išsaugomas kas 60 sekundžių. Atmintis palaiko apie 340 dienų pilnos apkrovos arba apie 3–4 metus įprasto veikimo, kol senesni įrašai automatiškai perrašomi. Surinkti duomenys padeda analizuoti gedimus ir toliau kurti saugius jungčių sprendimus bendruomenėje.
