1. Kam skirtas šis atvirkštinės orientacijos įrenginys?

Thermal Grizzly WireView Pro GPU su atvirkštine jungtimi yra sukurtas vaizdo plokštėms, kurių 12VHPWR maitinimo lizdo fiksavimo spaustukas yra nukreiptas į viršų. Šis matavimo prietaisas leidžia stebėti energijos suvartojimą realiu laiku per integruotą OLED ekraną, užtikrindamas patikimą veikimą su tokiomis grafikos kortelėmis.

2. Kokius duomenis rodo įtaiso ekranas?

Ekrane realiu laiku matomi pagrindiniai vaizdo plokštės parametrai: dabartinė galia vatais, įtampa, srovė, taip pat minimalios ir maksimalios sąnaudos. Be to, monitorius rodo vidutinį energijos suvartojimą per minutę ir bendrą sunaudotą energiją, padedant analizuoti grafikos adapterio apkrovą.

3. Kaip veikia apsaugos sistemos nuo perkaitimo?

Saugumą užtikrina du vidiniai temperatūros jutikliai, stebintys 12VHPWR jungties šilumą, ir du papildomi, kuriuos galima pritvirtinti prie kabelio. Kai viršijama nustatyta riba, įsijungia garsinis signalas. Ši apsaugos funkcija padeda išvengti pavojingų situacijų, kai per jungtį teka didelė galia.

4. Ar šis adapteris gali įrašyti matavimo rezultatus?

Taip, įrenginyje yra integruota atmintis, skirta energijos suvartojimo duomenims fiksuoti. Tai leidžia sekti ir analizuoti grafikos procesoriaus apkrovą per tam tikrą laikotarpį arba konkrečios programos veikimo metu, identifikuojant galimus energijos suvartojimo pikus.

5. Kodėl svarbu teisingai parinkti jungties orientaciją?

Neteisingai parinktas adapteris gali neprisijungti arba sukelti mechaninį pažeidimą. Atvirkštinės (R) versijos kištukas sukonfigūruotas taip, kad tilptų į lizdus, kurių fiksavimo spaustukai nukreipti į vaizdo plokštės plokštę, užtikrindamas patikimą kontaktą ir optimalų laidų išdėstymą korpuse.

Thermal Grizzly | WireView | Pro GPU 1x12VHPWR Apverstas, modelis - TG-WV-P-H1R, žema kaina

Name: Thermal Grizzly | WireView | Pro GPU 1x12VHPWR Apverstas
Brand: Thermal Grizzly
SKU: 42189451
Price: 81.46 EUR
Availability: InStock
Rating: 5.0 (2 reviews)

GPU energijos suvartojimo įrenginys, 1x 12VHPWR (atvirkštinis), integruotas OLED ekranas, energijos suvartojimo matavimas, energijos naudojimo įrašymas, temperatūros jutikliai 12VHPWR jungtyje, garsinis įspėjamasis signalas, optimizuotas laidų valdymas.

Įrenginys GPU energijos suvartojimui matuoti
Kortelėms su 1x 12VHPWR ir atvirkštine jungties orientacija
Integruota atmintis matavimo duomenims įrašyti
Švarus vaizdas dėl optimizuoto laidų valdymo
Papildomi temperatūros jutikliai ir garsinis įspėjamasis signalas saugiam darbui
Jungties aptikimas, skirtas prijungto kabelio specifikacijoms nustatyti

„Thermal Grizzly WireView Pro“ vaizdo plokštė – naujas leidimas su padidintu saugumu

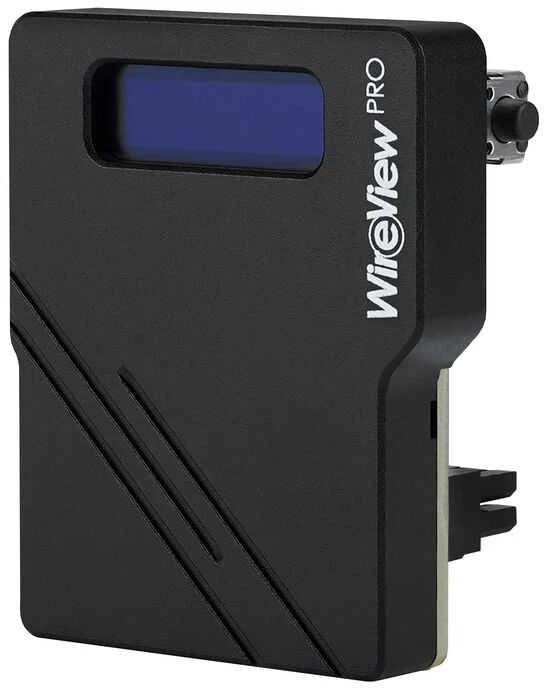

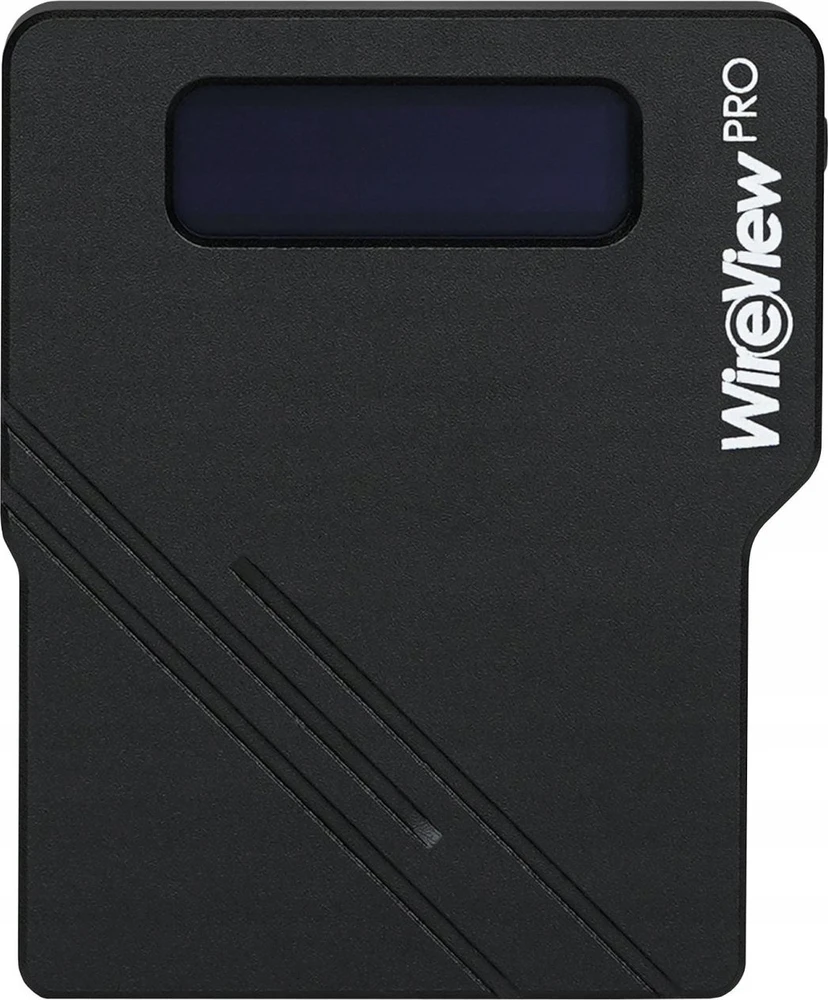

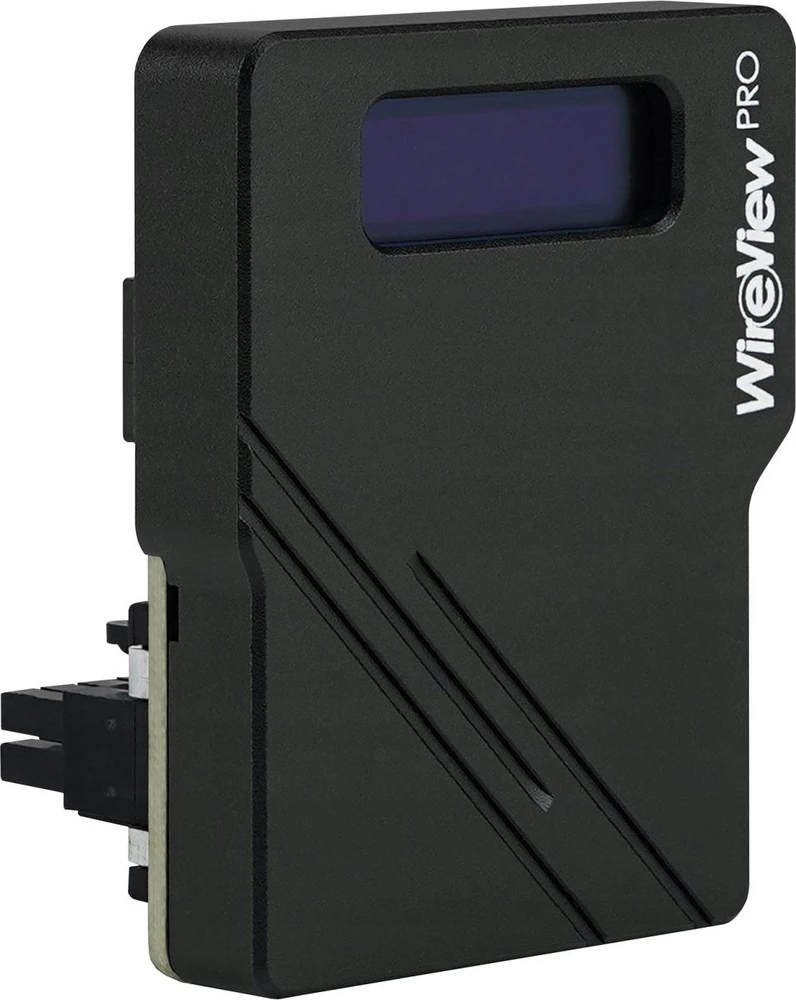

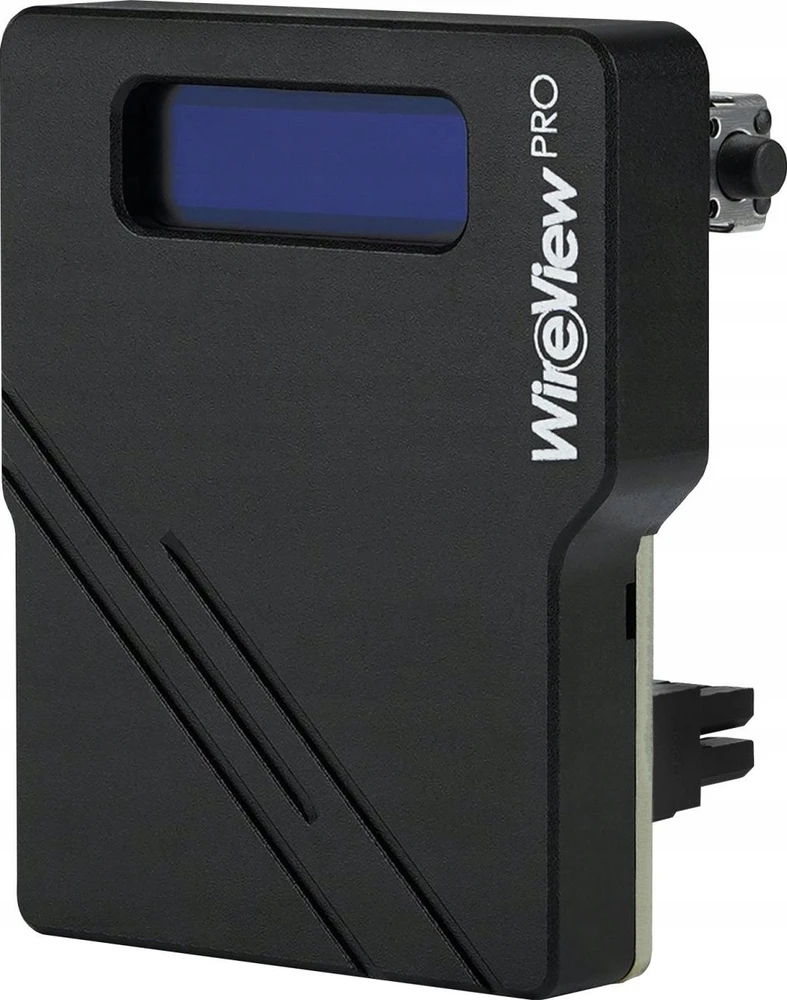

„WireView Pro GPU“ yra patobulinta vaizdo plokščių energijos suvartojimo matavimo įrenginio versija. Sukurtas bendradarbiaujant su Jonu „elmoru“ Sandströmu, „WireView Pro GPU“ prijungiamas prie vaizdo plokštės 12 V maitinimo jungties ir prie maitinimo šaltinio maitinimo kabeliu. Energijos suvartojimo duomenys rodomi OLED ekrane.

Ką daro „WireView Pro“ GPU?

„WireView Pro“ GPU leidžia matuoti vaizdo plokščių energijos suvartojimą ir įrašyti šiuos duomenis energijos suvartojimui nustatyti. Šie duomenys gali būti naudojami, pavyzdžiui, vaizdo plokštės energijos sąnaudoms apskaičiuoti arba energijos suvartojimui palyginti su kitomis vaizdo plokštėmis. Tuo pačiu metu energijos suvartojimą galima stebėti tam tikru laikotarpiu arba konkrečių programų metu. Be to, galima aptikti energijos suvartojimo pikus, kurie gali atsirasti dabartinėse aukščiausios klasės vaizdo plokštėse.

„WireView Pro“ GPU rodoma informacija trumpai:

Dabartinis energijos suvartojimas vatais (W)
Srovės įtampa voltais (V), srovė amperais (A)
Minimalus ir maksimalus energijos suvartojimas vatais (W)
Vidutinės energijos sąnaudos per 60 sekundžių (RAVG W) ir bendros energijos sąnaudos (E WH)
Individualių temperatūros jutiklių išmatuotos temperatūros rodymas (°C)

Kas naujo „WireView Pro“ GPU?

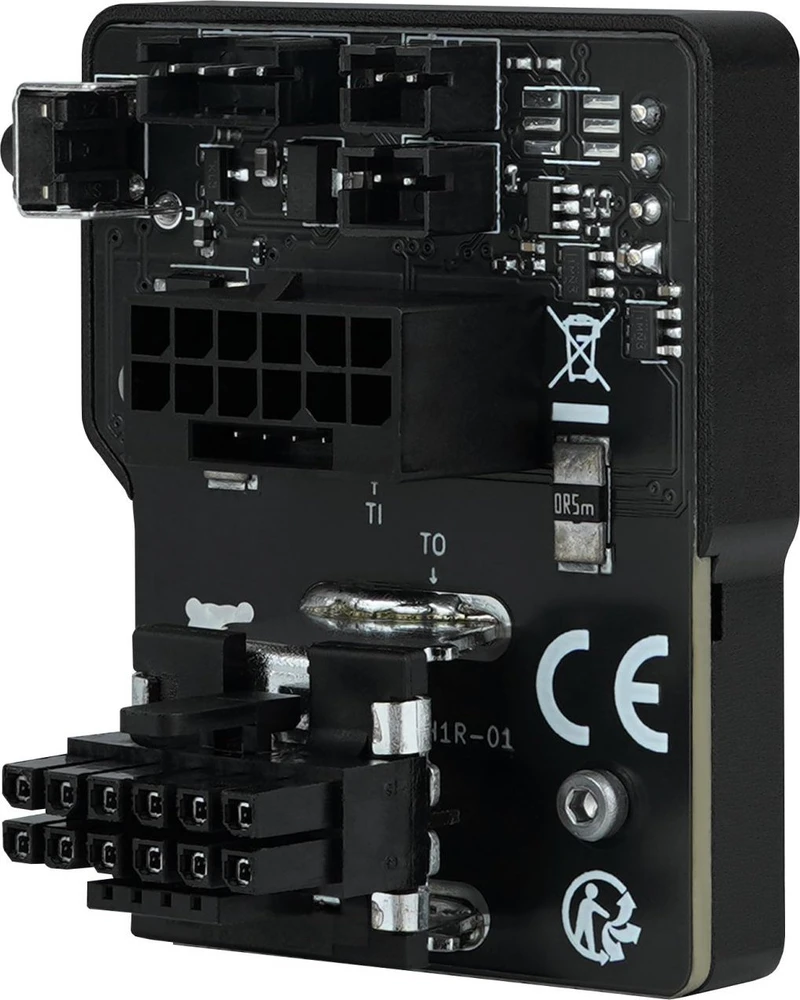

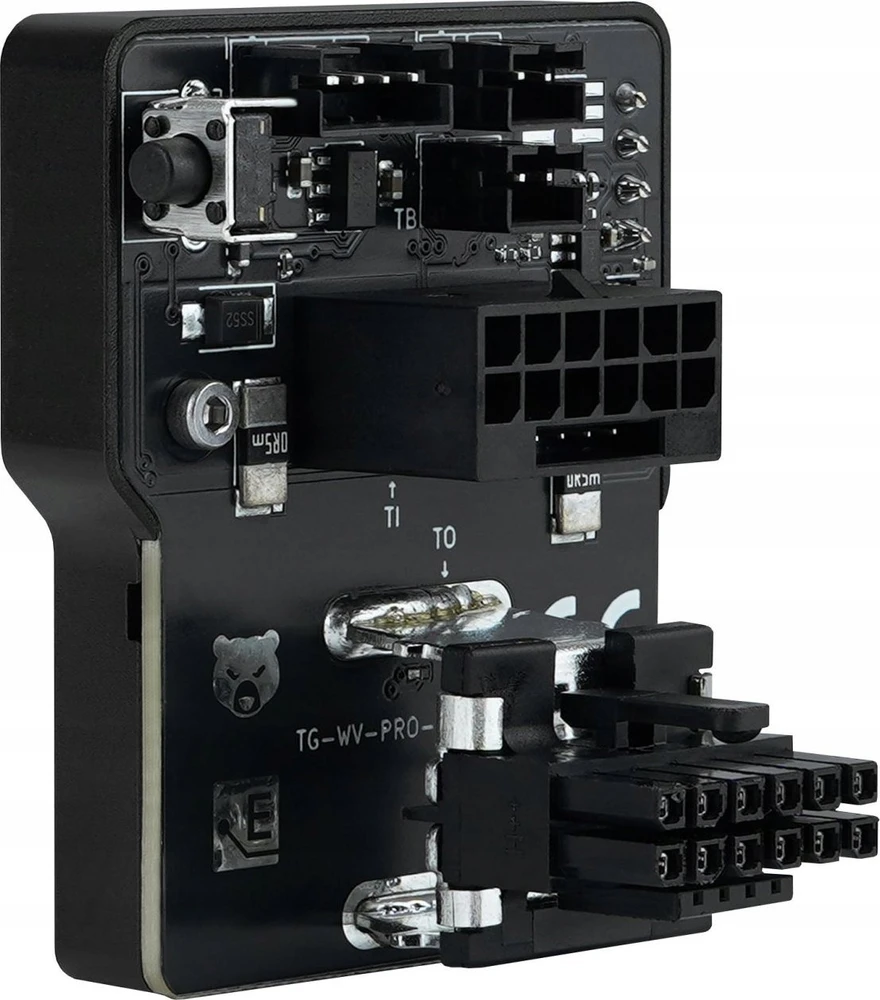

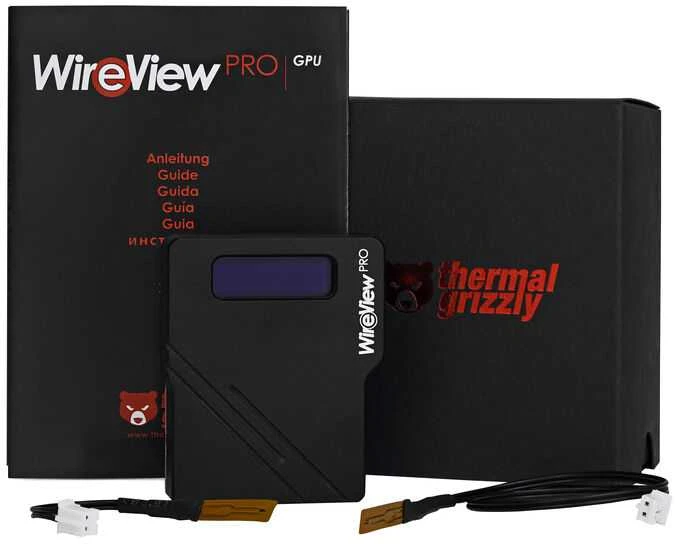

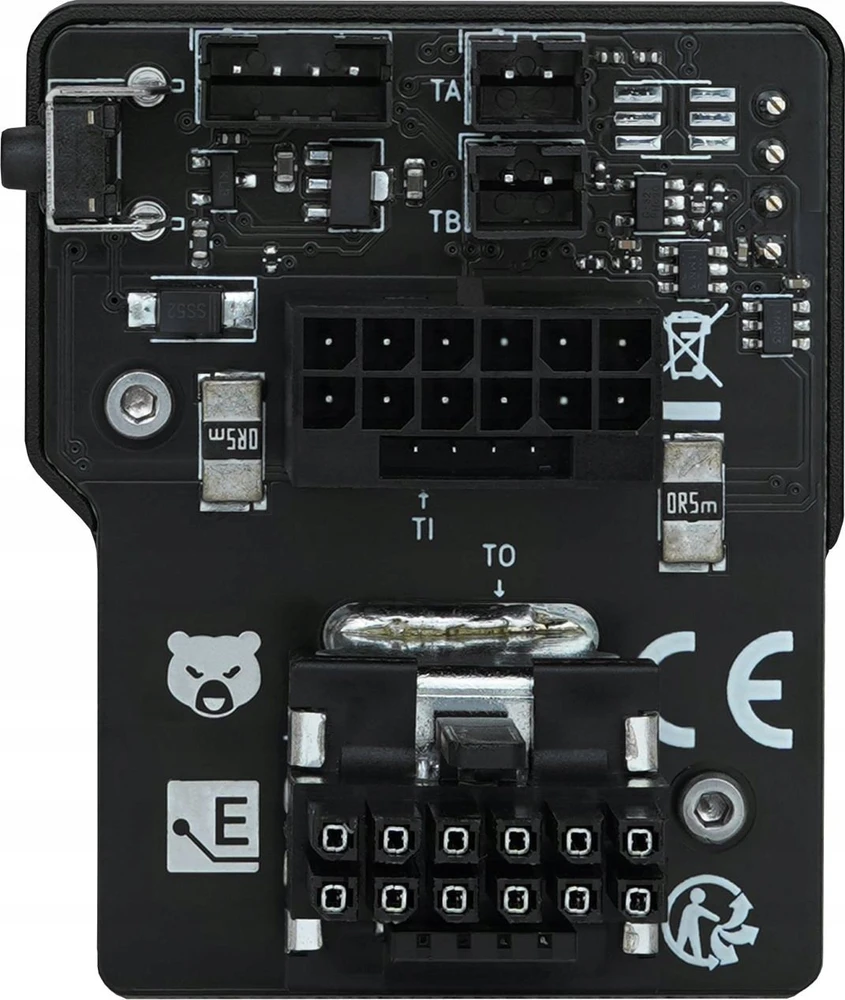

„Pro“ versija atnaujinta papildomomis funkcijomis, įskaitant jungčių aptikimą, temperatūros jutiklius ir garsinį įspėjamąjį signalą. „WireView Pro“ GPU jungčių aptikimo funkcija atpažįsta, ar naudojamas nurodytas 150 W, 300 W, 450 W ar 600 W jungiamasis kabelis. Du temperatūros jutikliai, esantys ant maitinimo jungčių spausdintinės plokštės, stebi maitinimo kištukų temperatūrą. Per jungtis gali tekėti iki 600 W galios, todėl jos ir spausdintinė plokštė šalia jungčių gali gerokai įkaisti. Kai viršijama reguliuojama temperatūros riba, įsijungia garsinis signalas. Du papildomus pridedamus temperatūros jutiklius (10K NTC) galima prijungti kabeliais. Pridedami du jutikliai, kurių kabelių ilgis yra 5 cm ir 20 cm. Be to, signalas gali įsijungti, jei viršijama reguliuojama srovės (ampero) riba.

Kuri „WireView Pro“ GPU reikalinga?

Nepriklausomai nuo PCIe maitinimo jungčių tipo ir skaičiaus vaizdo plokštėje, orientacija yra labai svarbi renkantis tinkamą „WireView“ GPU. „WireView“ GPU yra „įprastos“ (N) ir „atvirkštinės“ (R) versijos. Jei vaizdo plokštėje yra PCIe maitinimo jungtys, kurių fiksavimo spaustukai nukreipti nuo spausdintinės plokštės, reikalinga N versija. Standartiniame horizontaliame GPU įrengime tai būtų apačioje. Tai yra labiausiai paplitusi jungčių orientacija. Jei vaizdo plokštėje yra PCIe maitinimo jungtys, kurių fiksavimo spaustukai nukreipti į spausdintinę plokštę, reikalinga R versija. Standartinėje horizontalioje GPU instaliacijoje tai būtų viršuje. Tai galima atpažinti iš spausdintinėje plokštėje esančių angų fiksavimo spaustukams.

Įspėjimas, svarbus pranešimas: susižalojimo pavojus!

Priklausomai nuo naudojamos vaizdo plokštės, ypač „GeForce RTX 4090“ atveju, per „WireView“ jungtis gali tekėti iki 450 vatų galios. Dėl susidariusios šilumos „WireView“ jungties spausdintinė plokštė gali įkaisti iki 60 laipsnių Celsijaus, jei naudojamas oru aušinamas vaizdo procesorius. Jei naudojamas vandeniu aušinamas vaizdo procesorius be oro srauto, „WireView“ spausdintinė plokštė gali įkaisti iki 100 laipsnių Celsijaus! „WireView“ korpuso veikimo metu liesti negalima. Išjungę sistemą, prieš liesdami leiskite „WireView“ atvėsti.

Specifikacija

Matmenys: 42 x 33 x 52 mm (P x A x G) Medžiaga (dangalas): Anoduotas aliuminis Spalva: Juoda Ekrano tipas: OLED Jungtys: Įvestis: 1x 12VHPWR Išvestis: 1x 12VHPWR 2x 2 kontaktų jutiklių jungtys Kontaktų orientacija Jungtis: viršuje („R“) Duomenų jungtis: 4 kontaktų antraštė

Spalva
Pirminė spalva	Juoda
Pagrindinis spalvotas kabelis	Juoda
Pagrindinės spalvos jungtis / kištukas	Juoda
Matmenys
Ilgis / Gylis	52 mm
Plotis	43 mm
Ūgis	33 mm
Svoris	39 g
Ekranas
Įtrauktas ekranas	Taip
Kampas
Jungtis kampuota	Taip
Ryšys
1 jungtis (vidinė)	PCIe (12+4 kontaktų / 16 kontaktų) 12 V HPWR KIŠTUKAS, PCIe (12 kontaktų) 12 V HPWR LIZDAS
2 jungtis (vidinė)	2 kontaktų lizdas
Medžiagos
Medžiagos	Anoduotas aliuminis
