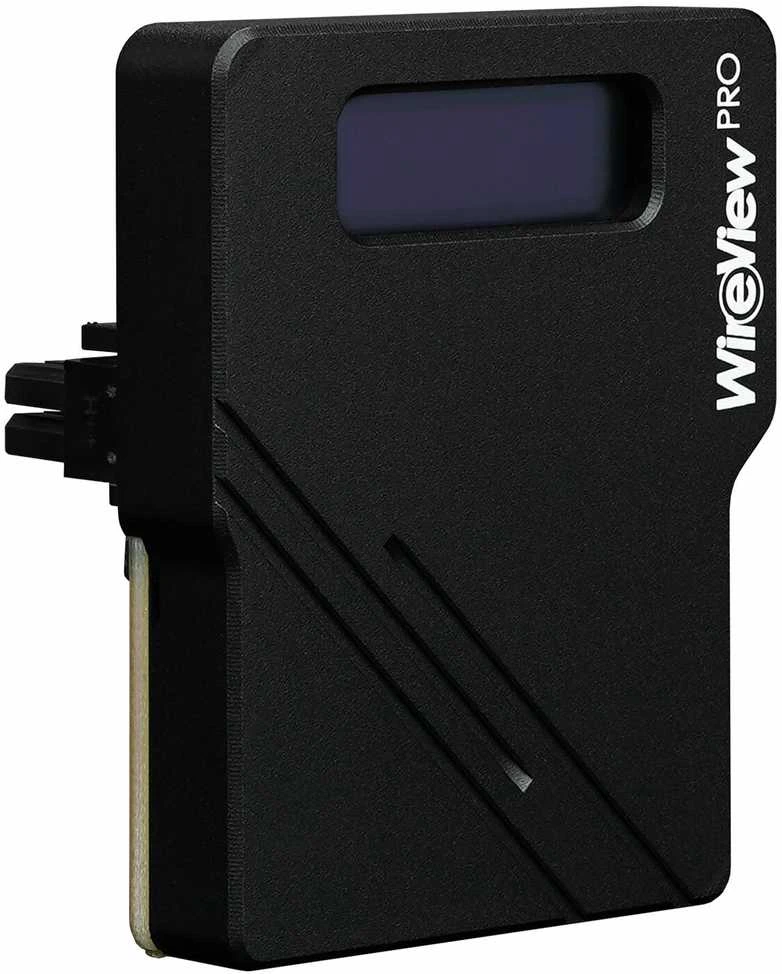

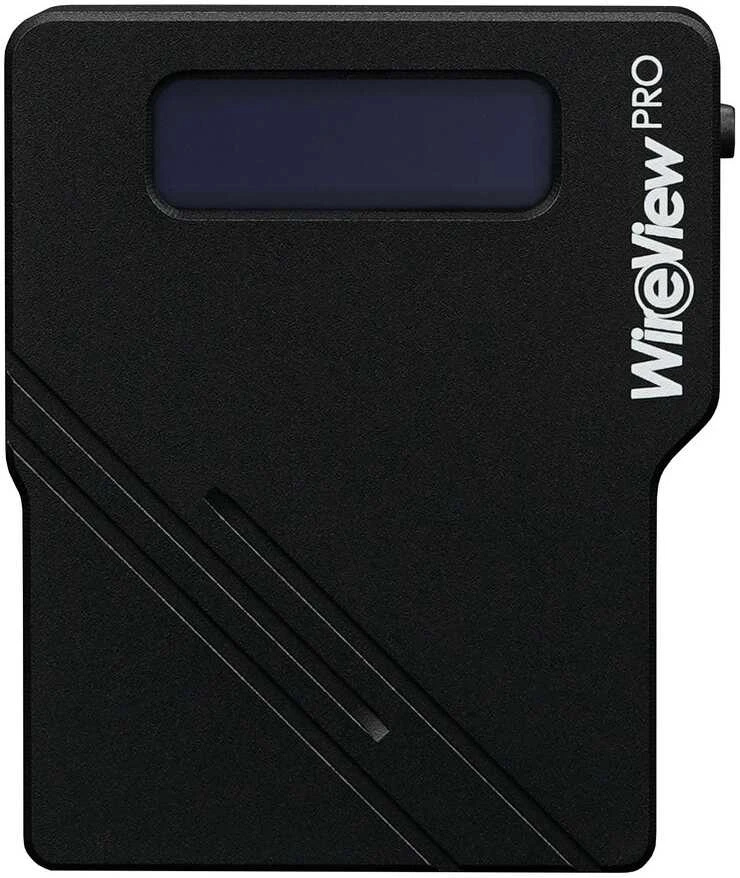

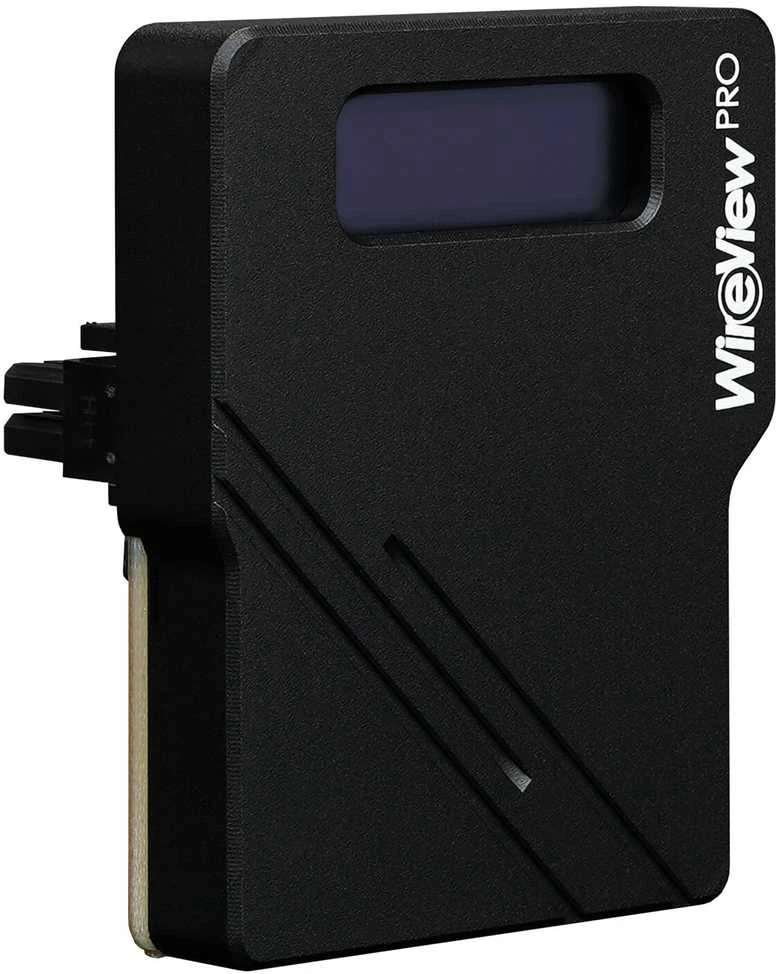

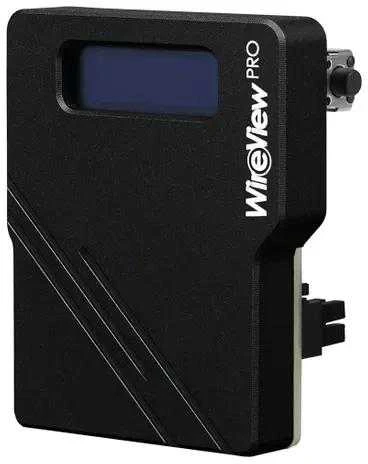

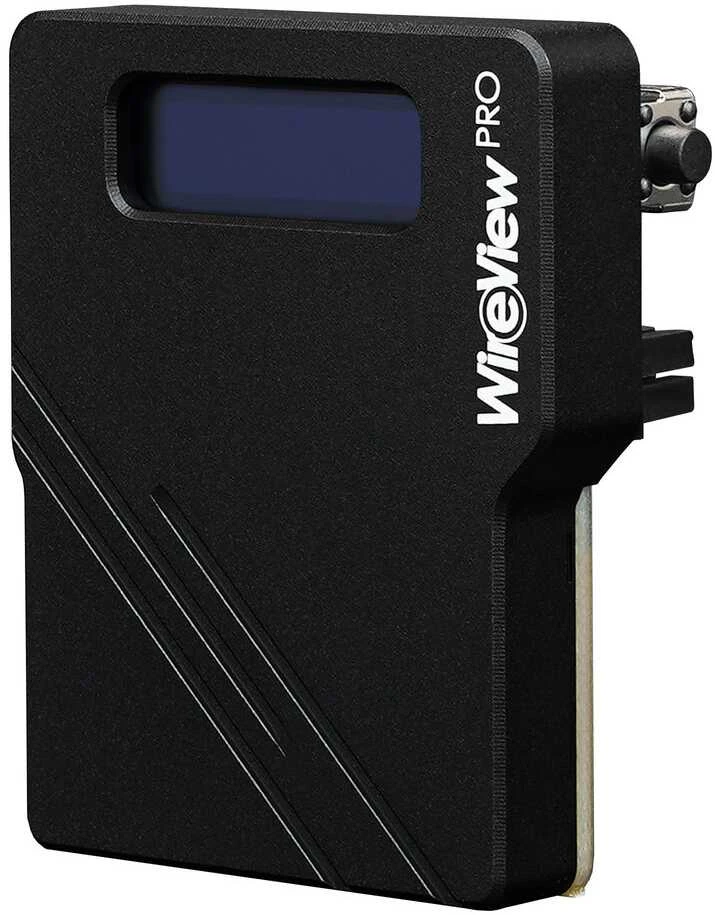

„Thermal Grizzly WireView 90 Pro“...

Pastaba: „90° WireView Pro“ dėl savo konstrukcijos nesuderinamas su visais vaizdo plokščių modeliais ir serijomis. Taip yra dėl įvairių aušintuvų konstrukcijų dydžio, taip pat dėl 12VHPWR jungties padėties vaizdo plokštės spausdintinėje plokštėje. Šie veiksniai kartu gali neleisti naudoti „90° WireView Pro“. Į tai taip pat reikėtų atsižvelgti keičiant į vandens aušinimo bloką.

Įrenginys GPU energijos suvartojimui matuoti
Kortelėms su 1x 12VHPWR ir standartine jungties orientacija
Integruota atmintis matavimo vertėms įrašyti
Švari išvaizda dėl optimizuoto laidų valdymo
Papildomi temperatūros jutikliai ir garsinis signalas saugiam darbui
Jungties aptikimas, skirtas prijungto kabelio specifikacijai nustatyti

„Thermal Grizzly WireView Pro“ vaizdo plokštė – naujas leidimas su padidintu saugumu

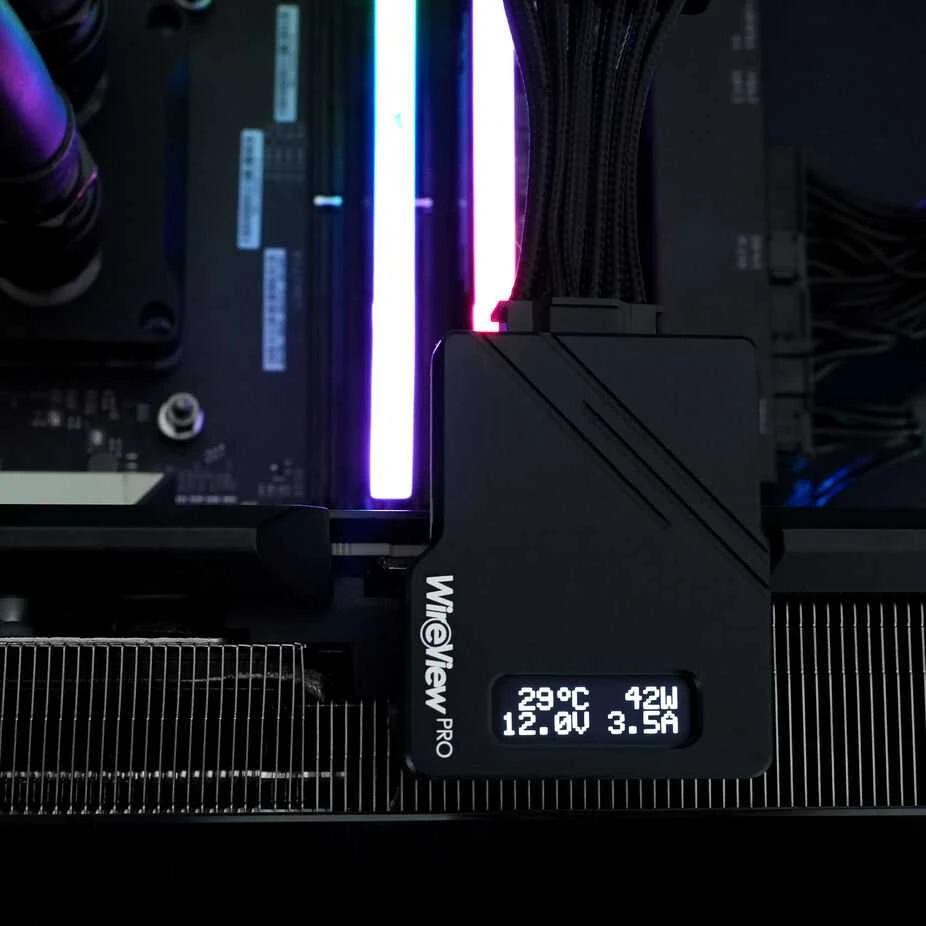

„WireView Pro GPU“ yra toliau plėtojamas vaizdo plokščių energijos suvartojimo matavimo įrenginys. Sukurtas bendradarbiaujant su Jonu „elmoru“ Sandströmu, „WireView Pro GPU“ jungiamas prie vaizdo plokštės 12 V galios maitinimo jungties ir prie maitinimo šaltinio per maitinimo laidą. Duomenys apie energijos suvartojimą rodomi OLED ekrane.

Ką daro „WireView Pro“ GPU?

„WireView Pro“ GPU leidžia matuoti vaizdo plokščių energijos suvartojimą ir įrašo šiuos duomenis energijos suvartojimui nustatyti. Šie duomenys, be kita ko, gali būti naudojami vaizdo plokštės elektros energijos sąnaudoms apskaičiuoti arba energijos suvartojimui palyginti su kitomis vaizdo plokštėmis. Tuo pačiu metu energijos suvartojimo matavimas gali nustatyti vaizdo plokščių energijos suvartojimą per tam tikrą laikotarpį arba konkrečių programų metu. Be to, galima aptikti energijos suvartojimo apkrovos pikus („pikus“), kurie gali atsirasti veikiant dabartinėms aukščiausios klasės vaizdo plokštėms.

Trumpa „WireView Pro“ GPU rodomos informacijos apžvalga:

Dabartinis energijos suvartojimas vatais (W)
Srovės įtampa voltais (V), srovė amperais (A)
Minimalus ir maksimalus energijos suvartojimas vatais (W)
Vidutinės energijos sąnaudos per 60 sekundžių (RAVG W) ir bendros energijos sąnaudos (E WH)
Individualių temperatūros jutiklių išmatuotų temperatūrų rodymas (°C)

Kas naujo „WireView Pro“ GPU?

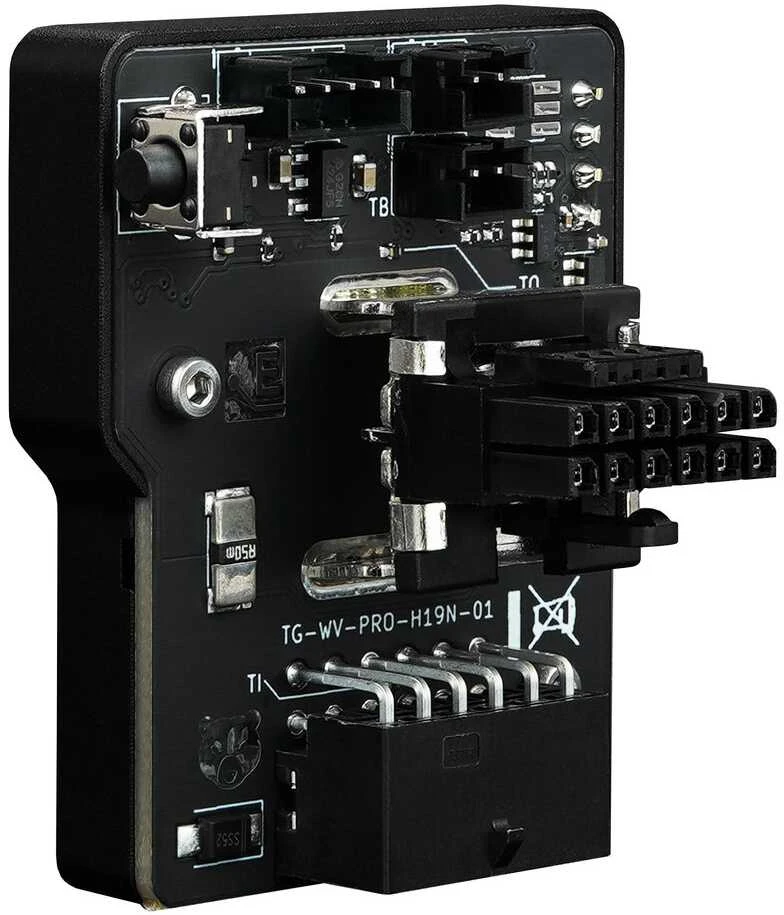

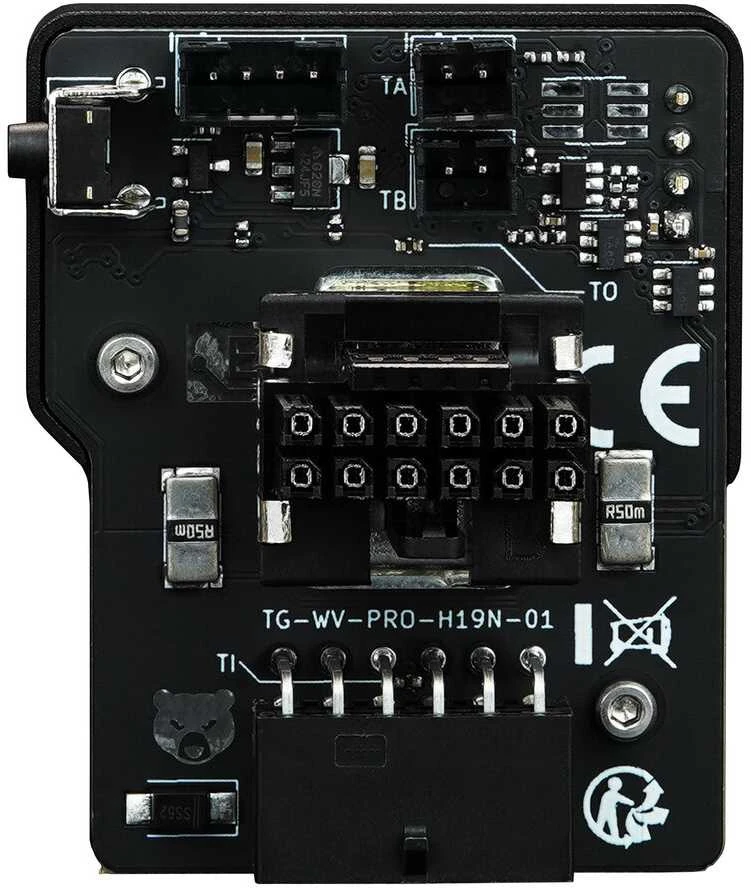

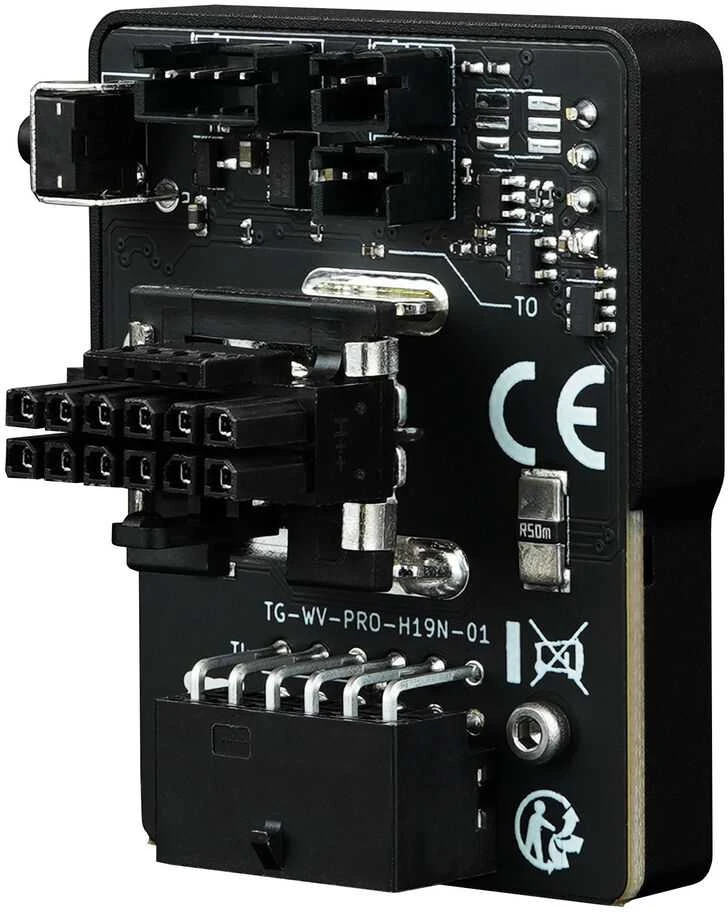

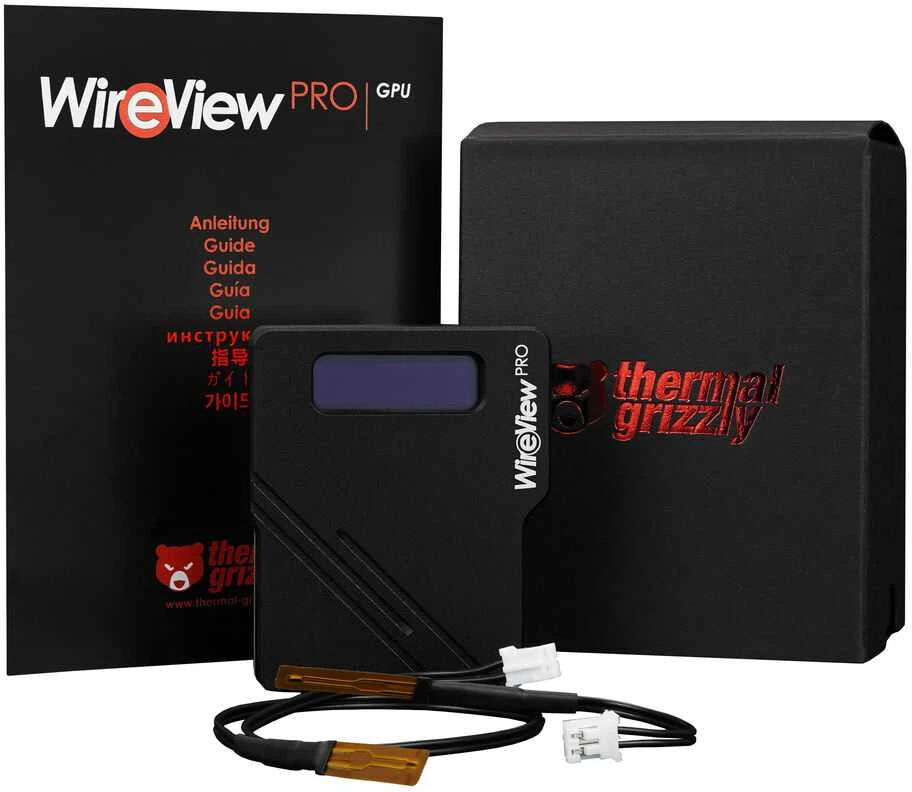

„Pro“ versija patobulinta papildomomis funkcijomis, įskaitant jungčių aptikimą, temperatūros jutiklius ir garsinį signalą. „WireView Pro“ GPU jungčių aptikimo funkcija nustato, ar naudojamas 150 vatų, 300 vatų, 450 vatų ar 600 vatų jungiamasis kabelis. Du temperatūros jutikliai, esantys plokštėje prie maitinimo jungčių, stebi temperatūrą ties maitinimo kištukais. Per jungtis gali tekėti iki 600 vatų galios, todėl jos ir plokštė aplink abi jungtis gali gerokai įkaisti. Kai viršijama konfigūruojama temperatūros riba, suveikia garsinis signalas. Du papildomus pridedamus temperatūros jutiklius (10K NTC) galima prijungti kabeliais. Pridedami du jutikliai, kurių kabelių ilgis yra 5 cm ir 20 cm. Be to, signalas gali suveikti, jei viršijama reguliuojama srovės (amperais) riba.

Kuri „WireView Pro“ GPU reikalinga?

Nepriklausomai nuo PCIe maitinimo jungčių tipo ir skaičiaus vaizdo plokštėje, jų orientacija yra labai svarbi renkantis tinkamą „WireView“ GPU. „WireView“ GPU yra „Normal“ (N), „Reverse“ (R) ir šio 90° varianto versijų. Jei vaizdo plokštėje yra PCIe maitinimo jungtys, kurių jungčių fiksavimo spaustukai nukreipti tolyn nuo spausdintinės plokštės, reikalingas N variantas. Įprastai horizontaliai montuojant vaizdo plokštę, tai būtų apačioje. Šis variantas yra labiausiai paplitęs jungčių orientacijos tipas. Jei vaizdo plokštėje yra PCIe maitinimo jungtys, kurių jungčių fiksavimo spaustukai yra nukreipti į spausdintinę plokštę, reikalingas R variantas. Įprastai horizontaliai montuojant vaizdo plokštę, tai būtų viršuje. Tai galima lengvai atpažinti, nes spausdintinėje plokštėje yra išpjovos jungčių fiksavimo skirtukams.

Dėmesio, svarbi pastaba: susižalojimo pavojus!

Priklausomai nuo naudojamos vaizdo plokštės, ypač „GeForce RTX 5090“ atveju, per „WireView“ jungtis gali tekėti iki 575 vatų galios. Dėl susidariusios šilumos „WireView“ jungties plokštės temperatūra gali pakilti iki 60 laipsnių Celsijaus, jei vaizdo plokštė aušinama oru. Jei vaizdo plokštė aušinama vandeniu be oro srauto, „WireView“ spausdintinė plokštė gali įkaisti iki 100 laipsnių Celsijaus! „WireView“ korpuso veikimo metu liesti negalima. Išjungus sistemą, prieš liečiant „WireView“ reikia leisti jai atvėsti.

Specifikacija

Spalva
Pirminė spalva	Juoda
Pagrindinis spalvotas kabelis	Juoda
Pagrindinės spalvos jungtis / kištukas	Juoda
Matmenys
Ilgis / Gylis	43 mm
Plotis	33 mm
Ūgis	52 mm
Svoris	74 g
Ekranas
Įtrauktas ekranas	Taip
Kabelio specifikacijos
Kabelio tipas	Adapteris
Kampas
Jungtis kampuota	Taip
Ryšys

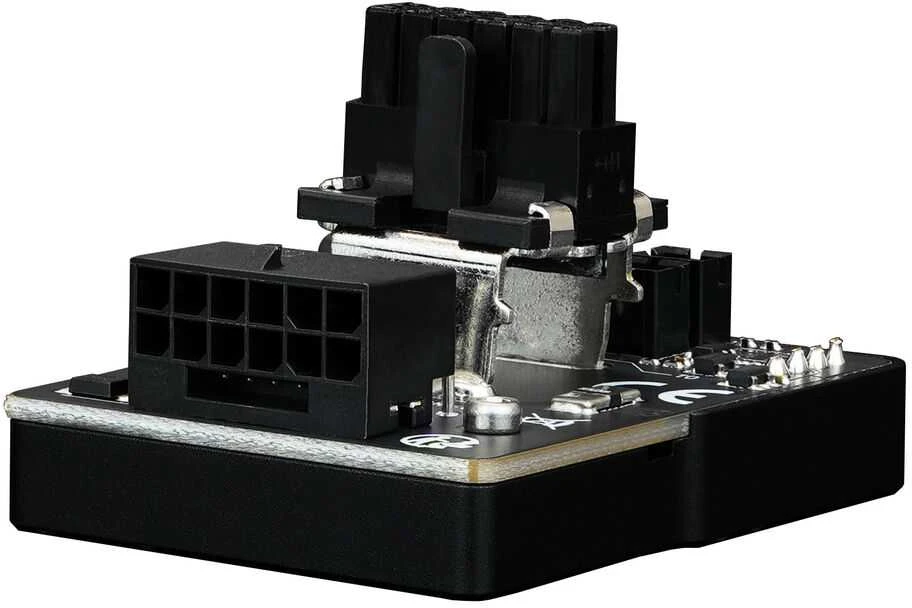

1 jungtis (vidinė)	2 kontaktų lizdas, 4 kontaktų lizdas, PCIe (12 kontaktų) 12 V galios srovės lizdas
2 jungtis (vidinė)	PCIe (12+4 kontaktų / 16 kontaktų) 12 V HPWR kištukas
Medžiagos
Medžiagos	Anoduotas aliuminis, Plastikas
Apšvietimas
Apšvietimas / RGB	Ne
