Thermal Grizzly Terminis Grizzly Terminis Grizzly der8enchtable

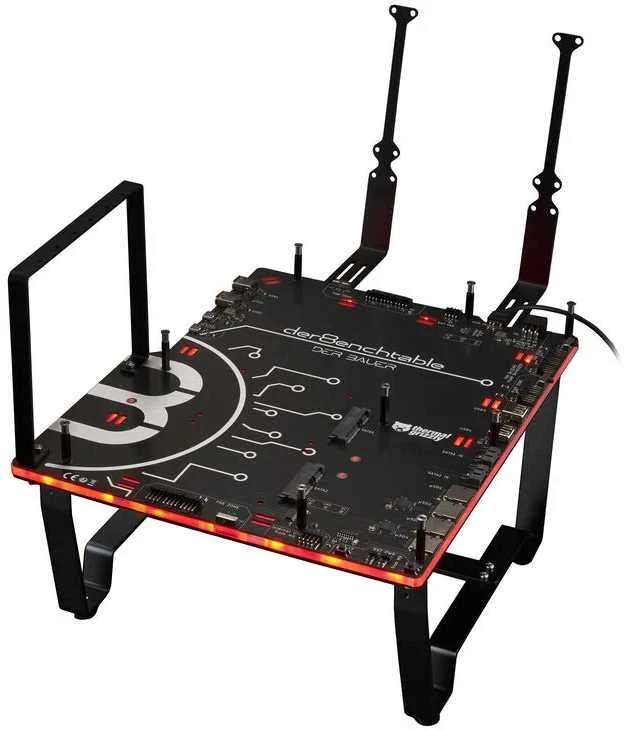

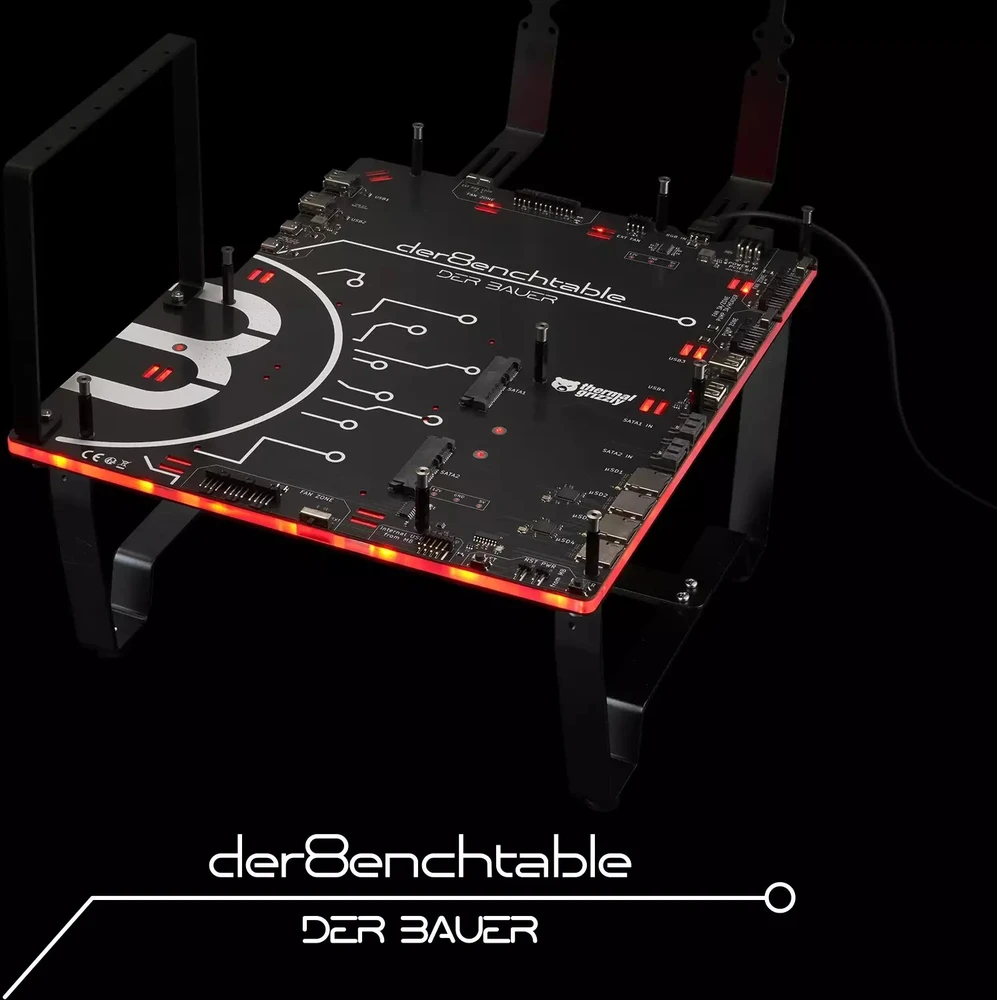

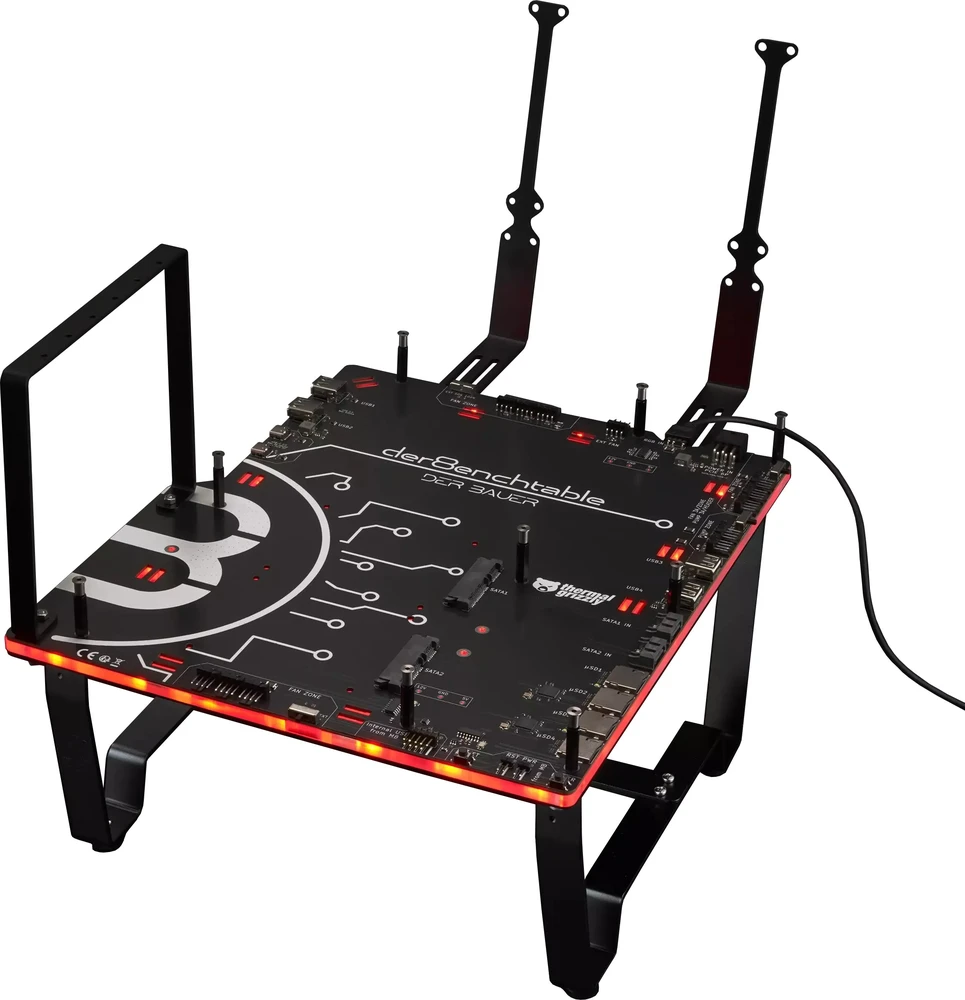

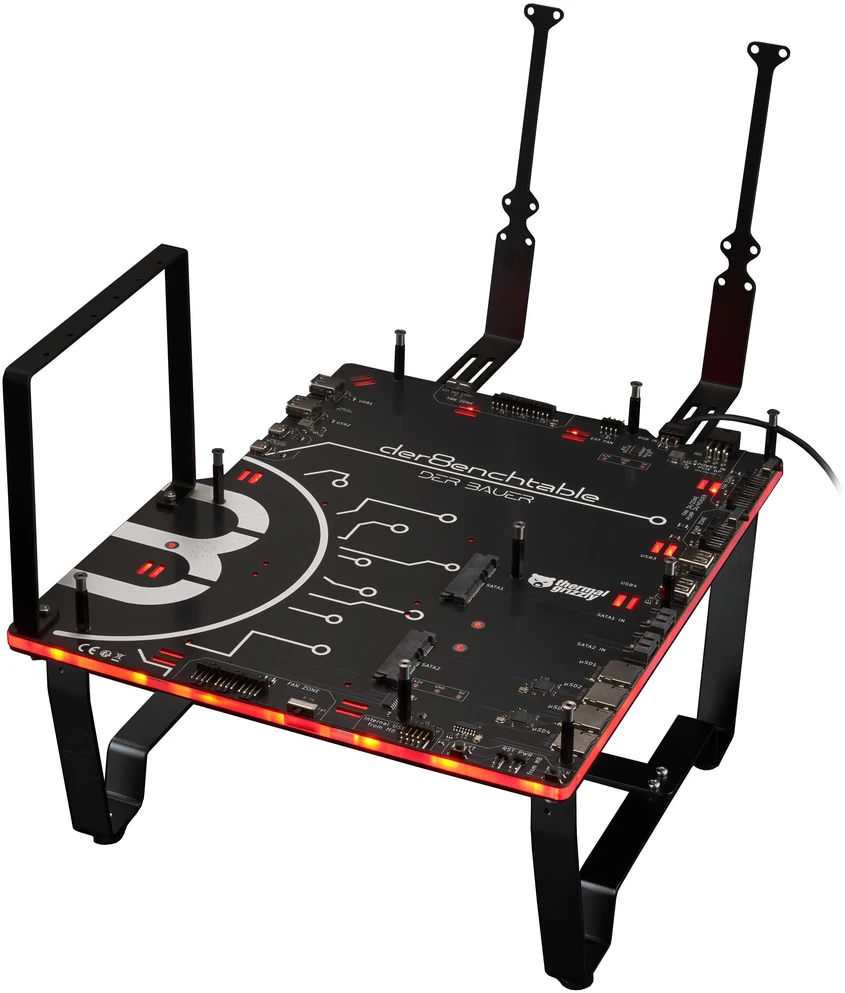

„der8enchtable“ – tai „Thermal Grizzly“, Jono „elmoro“ Sandströmo („ElmorLabs“) ir Romano „der8auerio“ Hartungo bendradarbiavimas. Be tipiško stacionaraus stalo funkcijų, tokių kaip integruoti radiatorių ir maitinimo šaltinių laikikliai, „der8enchtable“ turi pagrindinį bloką su integruota spausdintine plokšte (PCB), prie kurios galima prijungti testuojamą aparatinę įrangą. Siekiant nuoseklių bandymų rezultatų, ventiliatorius galima valdyti trimis ventiliatorių valdikliais, kurių kiekvienas turi tris 4 kontaktų ventiliatorių jungtis. Kiekvieną iš šių ventiliatoriaus zonų galima atskirai nustatyti 50 % arba 100 % greičiu per jungiklį, ji tiekia 3 A maitinimą ventiliatoriams ir yra aprūpinta saugikliu. Be to, „der8enchtable“ ventiliatorių zonas galima valdyti išoriškai iš pagrindinės plokštės.

• Profesionalus stalinis stalas su aktyvia PCB plokšte
• Bendradarbiavimas su „ElmorLabs“ ir „der8auer“
• 3+1 valdymo zonos ventiliatoriams ir „AiO“ įrenginiams
• SSD, USB arba „MicroSD“ atmintis operacinei sistemai ir testavimo programinei įrangai

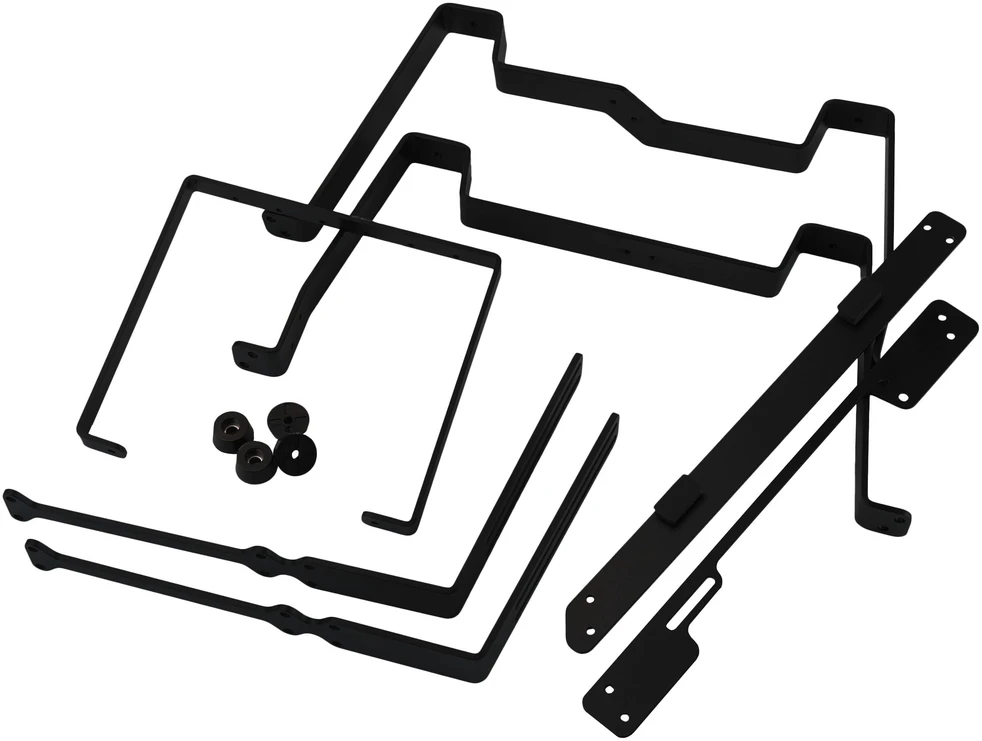

• Kompaktiškas, modulinis ir patogus naudoti rėmo dizainas, suderinamas su oro ir „AiO“ aušintuvais
• A-RGB apšvietimas

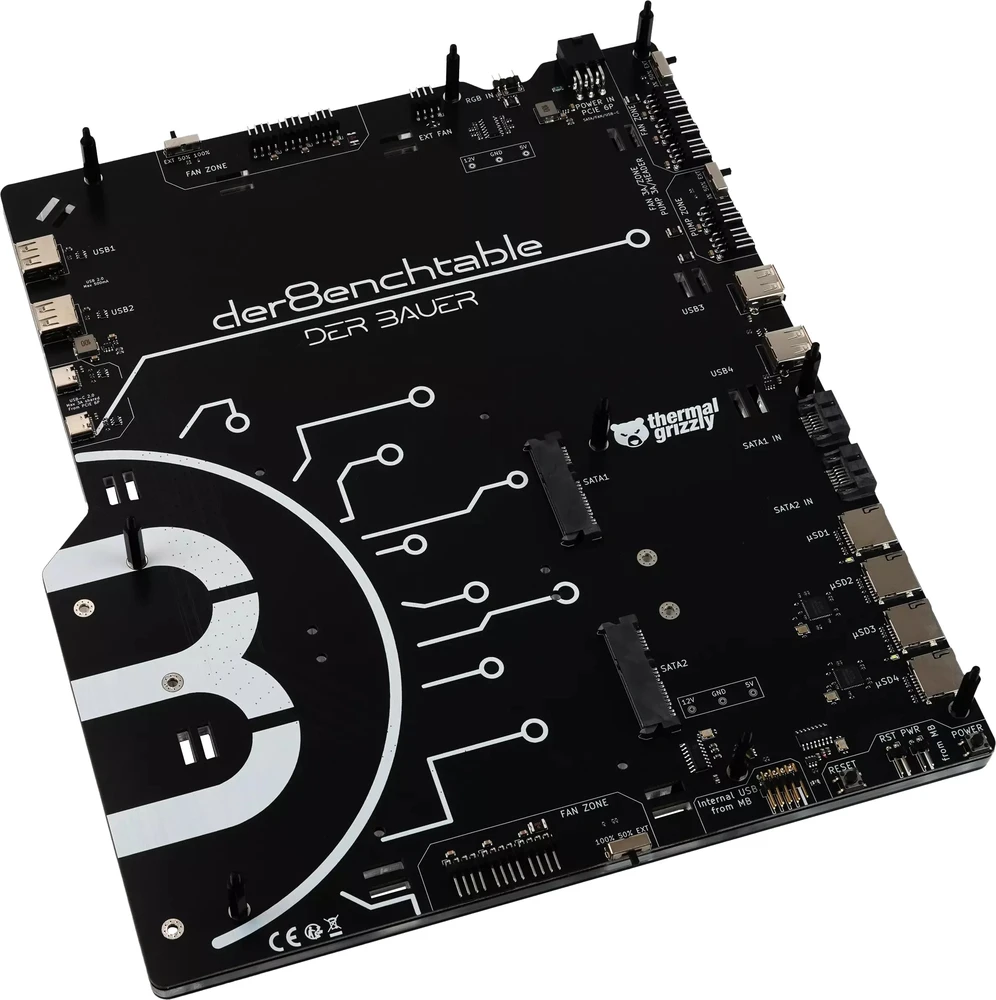

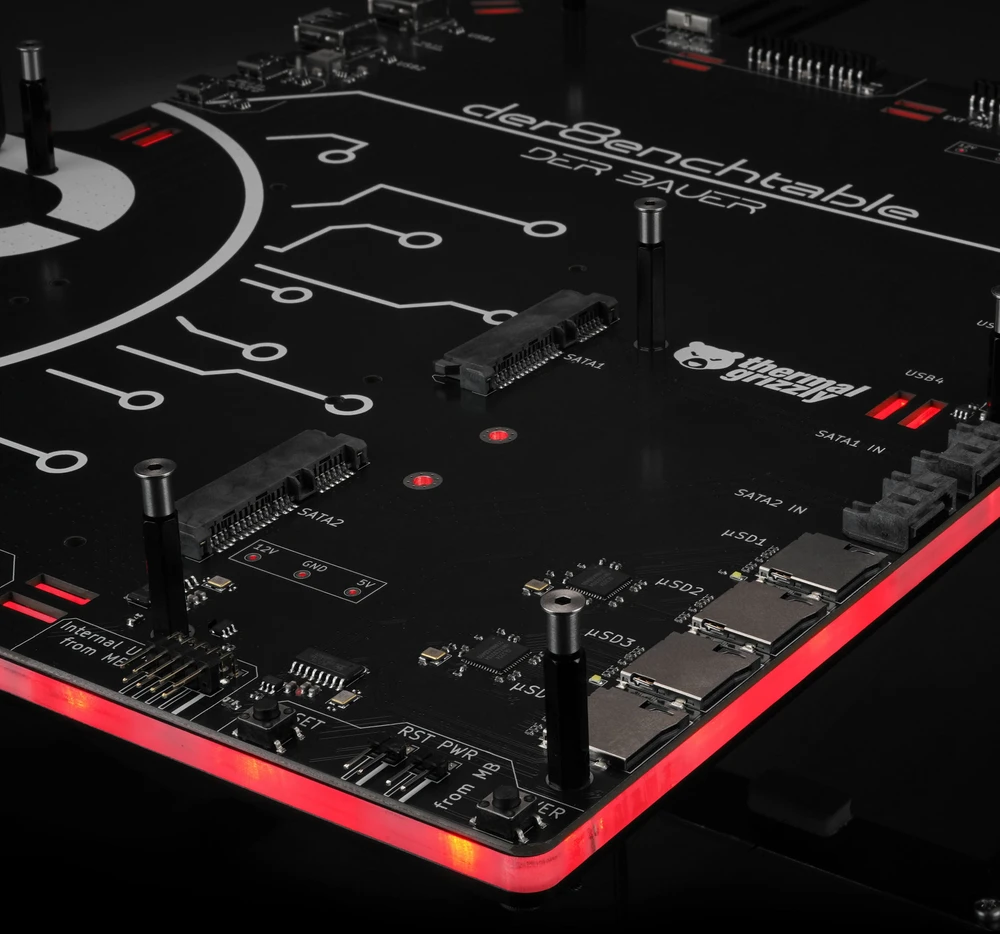

Be ventiliatorių valdymo zonų, bazinis blokas su integruota spausdintine plokšte siūlo papildomą valdymo zoną su dviem 4 kontaktų lizdais siurbliams arba ventiliatoriams, suteikiant tas pačias valdymo galimybes kaip ir ventiliatorių zonos. Siurblio zona tiekia 3 A kiekvienai jungčiai – iš viso 6 amperus – ir abi jungtys turi savo saugiklį. Periferinius įrenginius prie „der8enchtable“ galima prijungti per USB (4 × A tipo, 2 × C tipo). Aparatūros testavimui ir lyginamajai testavimui paprastai reikalingos tvarkyklės, BIOS arba operacinės sistemos. Siekiant tai supaprastinti, laikmenas galima įdiegti tiesiai ant stalo. Ant spausdintinės plokštės galima sumontuoti du 2,5 colio SSD diskus. Be to, spausdintinėje plokštėje yra keturi lizdai „MicroSD“ atminties kortelėms, kurios yra ekonomiška alternatyva kietojo kūno diskams (SSD) pagal kainą už GB. Testavimui naudojama pagrindinė plokštė prie „der8enchtable“ prijungta per 9 kontaktų USB lizdą. „der8enchtable“ maitinimas tiekiamas per PCIe 6 kontaktų kabelį iš maitinimo šaltinio. Norint valdyti adresuojamą RGB apšvietimą (aRGB), „der8enchtable“ galima prijungti prie pagrindinės plokštės per 3 kontaktų jungtį. Taip pat galima naudoti išorinį RGB valdiklį (nepridedamas). Maitinimo mygtukas ir atstatymo funkcija taip pat yra integruoti į spausdintinę plokštę ir prie pagrindinės plokštės prijungti laidais. „der8enchtable“ spausdintinėje plokštėje yra iš anksto sumontuoti ATX pagrindinių plokščių laidai, kuriuos galima perkonfigūruoti „Micro-ATX“ ir „Mini-ITX“ pagrindinėms plokštėms. Maitinimo šaltinį galima sumontuoti juodo anoduoto aliuminio rėmo apatinėje dalyje; pridedamas pritaikomas „Velcro“ dirželis laidams tvarkyti. Jei apatinės rėmo dalies nereikia, kojeles galima pritvirtinti tiesiai prie pagrindo, todėl „der8enchtable“ tampa žymiai kompaktiškesnis.

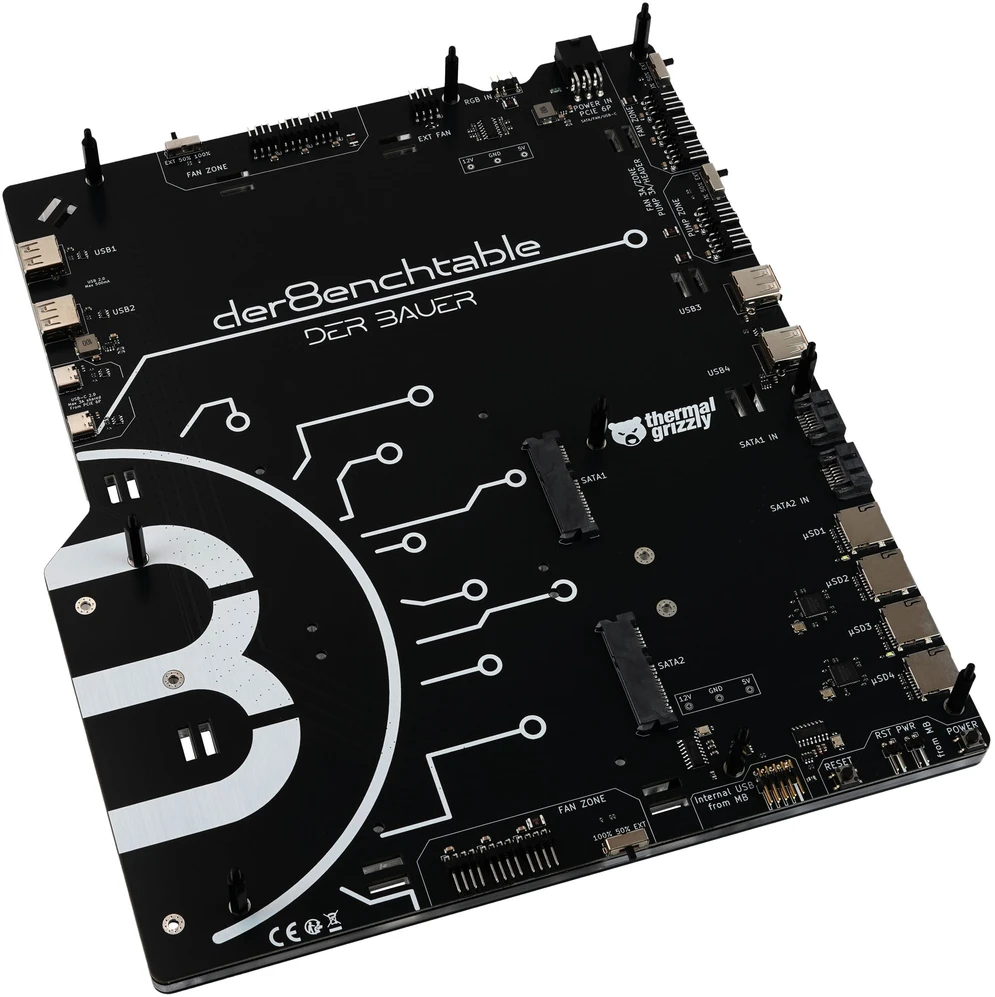

Jungčių apžvalga:

• 1 × 9 kontaktų USB antraštė (duomenų jungtis su pagrindine plokšte)
• 1× PCIe 6 kontaktų antraštė (maitinimo šaltinis iš maitinimo bloko)
• 1 × 4 kontaktų antraštė (PWM signalui išoriniam ventiliatoriaus valdymui)

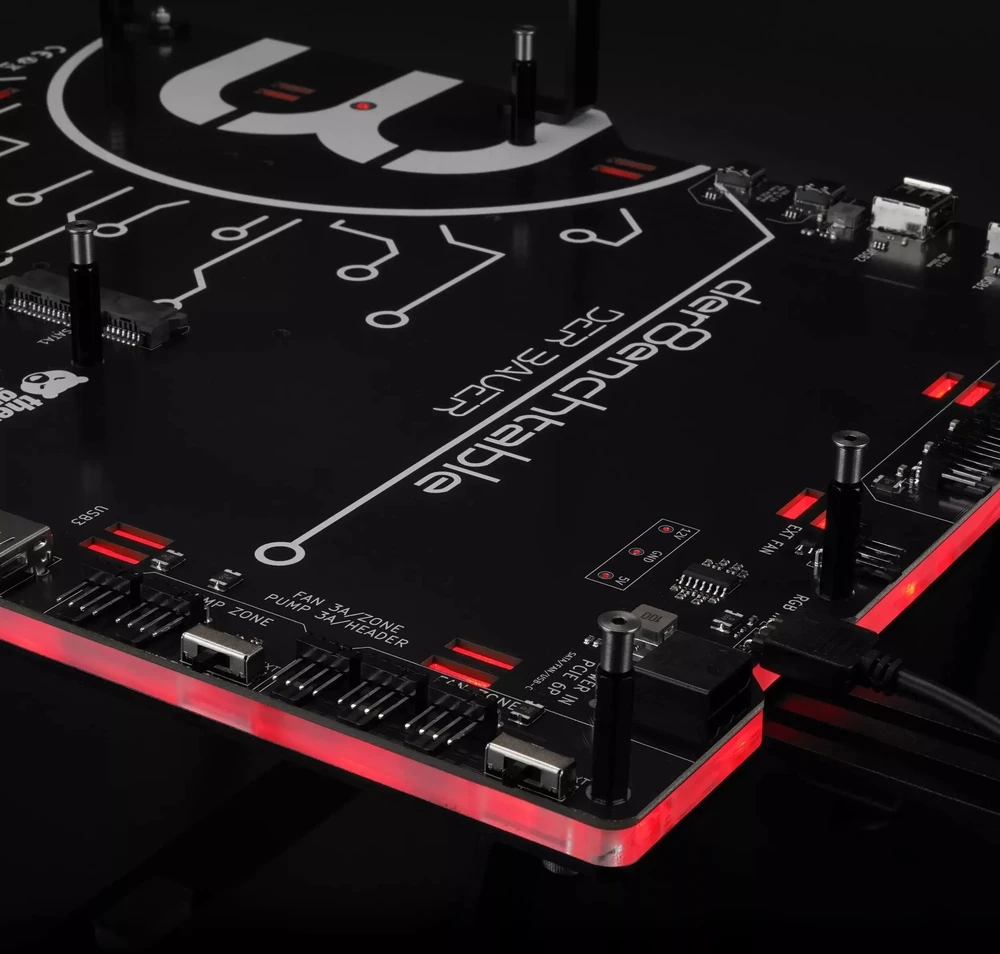

• 3 × ventiliatorių zonos (kiekviena su 3 × 4 kontaktų ventiliatorių jungtimis)
• 1× siurblio zona (2× 4 kontaktų siurblių kolektoriai)
• 4 × „MicroSD“ atminties kortelių lizdai
• 2× SATA integruoti lizdai
• 2× SATA išvesties jungtys

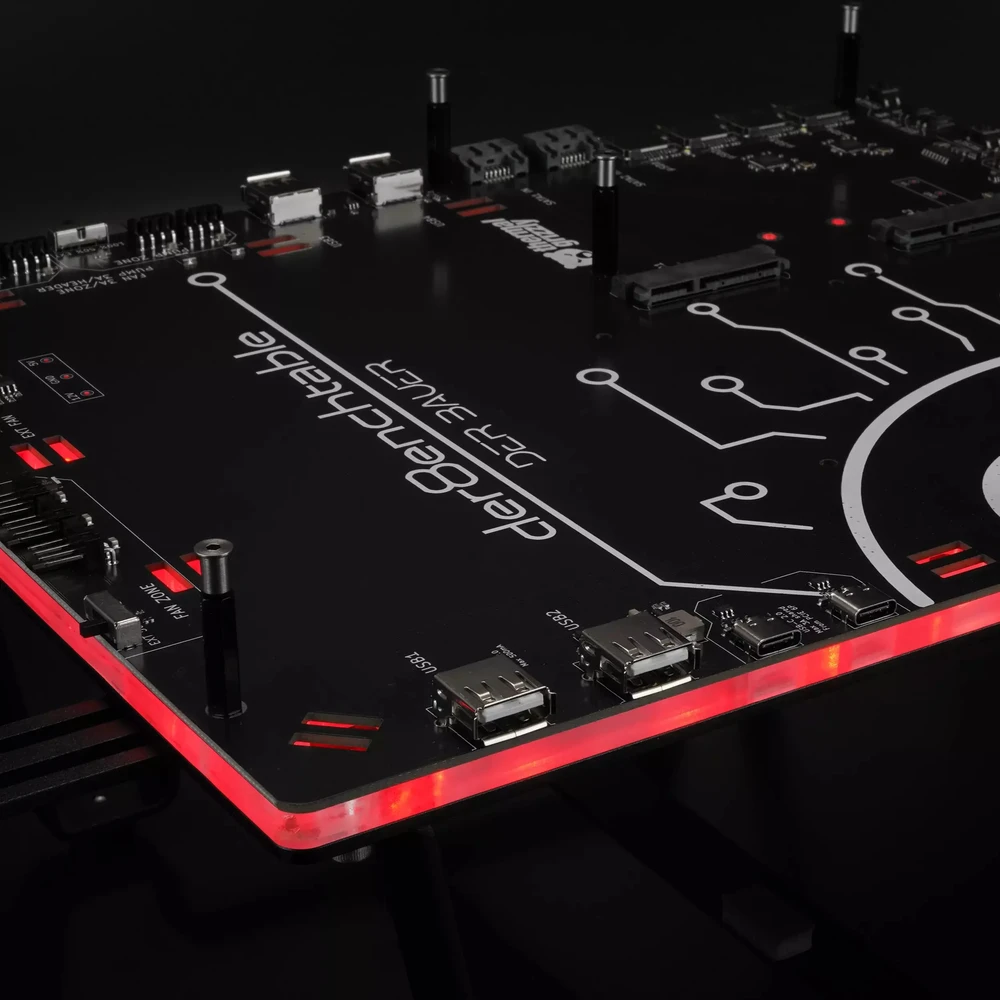

• 4 × USB 2.0 A tipo (maks. 500 mA)
• 2 × USB 2.0 C tipo (maks. 3 A)
• 1 × 2 kontaktų antraštė maitinimo mygtukui
• 1 × 2 kontaktų antraštė atstatymo mygtukui
• 1 × 3 kontaktų aRGB antraštė (GND / - / D / 5V)
