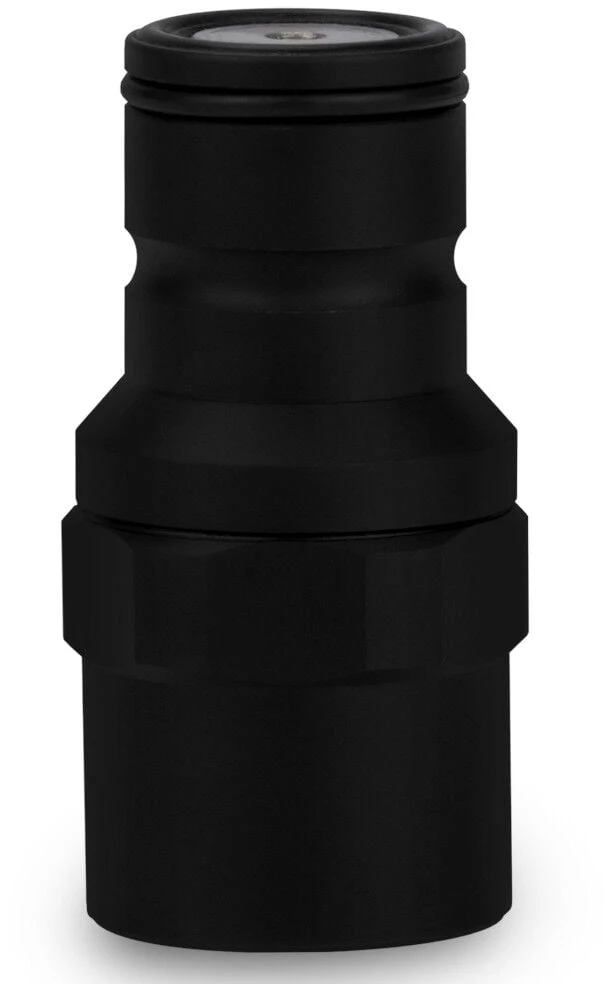

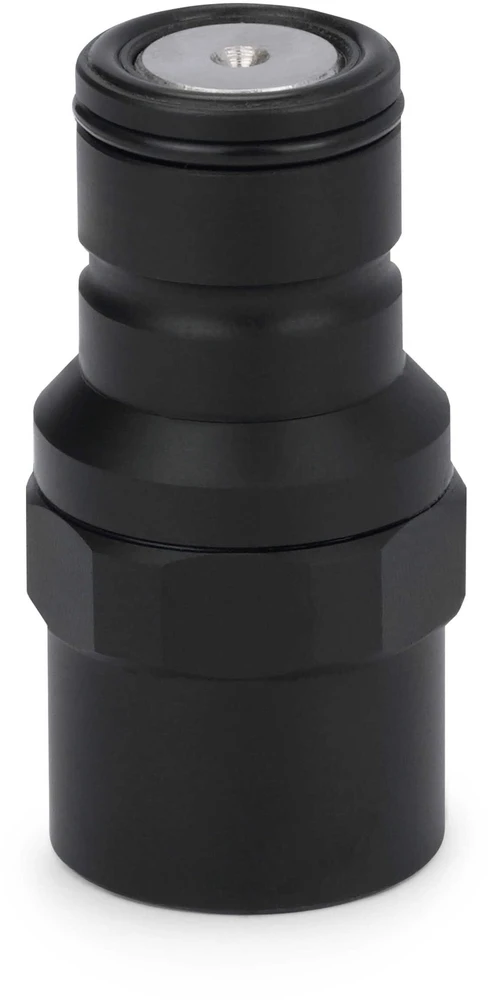

Thermal Grizzly DeltaMate greito atjungimo kištukas (vyriškas) – F, juodas

DeltaMate jungiamieji elementai yra vandens aušinimo žarnų jungtys, skirtos atskiriems pasirinktinės vandens aušinimo sistemos komponentams. Pagaminti įprastos Thermal Grizzly kokybės, jungiamieji elementai yra apdirbti iš žalvario. Žalvaris, kaip vario ir cinko lydinys, turi pranašumą – yra anodiškai suderinamas su kitais metalais, o tuo pačiu yra ir kietesnis, ir atsparesnis korozijai nei varis. Tarpinės (O-žiedai) pagamintos iš ypač elastingos, ozonui ir UV atsparios EPDM (etileno propileno dieno kaučiuko). Tvirtas DeltaMate jungiamųjų elementų dizainas leidžia juos surinkti naudojant 8 mm vidinį šešiakampį raktą. Vienodas visų DeltaMate jungčių išorinis skersmuo užtikrina sklandžią atskirų produktų integraciją.

Bendra informacija

DeltaMate greito atjungimo jungtys (QDC) yra nelašančios greitosios jungtys su integruota uždarymo funkcija ir vakuuminio apsaugos nuo nuotėkio dizainu. Vidinis QDC jungčių geometrija optimizuota dideliam srautui ir sumažina srauto pasipriešinimą. DeltaMate Quick Disconnect Female - F jungiamasis elementas turi moterišką QDC jungtį ir G1/4" vidinį sriegį. QDC sujungimui reikalingas vienas jungiamasis elementas su vyrišku QDC pajungimu ir vienas jungiamasis elementas su moterišku QDC pajungimu. Aukščiausios kokybės apdailai jungiamieji elementai padengti matiniu juodo chromo sluoksniu.

Savybės

• Nelašanti greitoji jungtis
• Integruota uždarymo funkcija ir vakuuminio apsaugos nuo nuotėkio dizainas
• Fiksavimo mechanizmas, kuris užsifiksuoja paspaudus ir atsileidžia pastūmus
• Vidinis geometrija, sukurta dideliam srautui, sumažina srauto pasipriešinimą ir užtikrina patikimą sandarumą
• Tiksliai apdirbta žalvario konstrukcija, užtikrinanti ilgaamžiškumą ir sklandžią integraciją

Kodėl QDC yra ypatingi?

Greitosios jungtys yra specialūs jungiamieji elementai, leidžiantys greitai pakeisti vandens aušinimo kontūro komponentus. Todėl jos ypač naudingos turinio kūrėjams, nes, pavyzdžiui, keičiant vaizdo plokštę bandymų stende su pasirinktiniu kontūru, viso kontūro nereikia išleisti. Be to, jas dažnai naudoja kompiuterių entuziastai, norėdami integruoti išorinius radiatorius į kontūrą. Kiekviena jungtis susideda iš kištuko pusės (vyriškos) ir lizdo pusės (moteriškos), kurios abi yra prieinamos su išoriniu (M) ir vidiniu (F) sriegiais. Nors QDC, kaip minėta aukščiau, siūlo keletą pranašumų, tokių kaip laiko taupymas ar papildomos galimybės integruoti daugiau radiatorių, jos taip pat turi trūkumų. QDC susideda iš kelių mažesnių komponentų, kurie turi būti tiksliai pagaminti ir rankiniu būdu surinkti, todėl gamybos sąnaudos yra didesnės, palyginti su įprastais jungiamaisiais elementais. Be to, dėl savo funkcijos gali atsirasti nedidelis slėgio kritimas, kuris labiau riboja vandens srautą nei įprasti jungiamieji elementai. Todėl rekomenduojama naudoti tik tiek QDC, kiek iš tikrųjų reikia.

QDC ir vandens blokai

Norint greitai keisti vaizdo plokštes vandens aušinamuose bandymų stenduose, rekomenduojame sudaryti kryptines poras iš versijos su G1/4 colio išoriniu sriegiu (M) ir versijos su G1/4 colio vidiniu sriegiu (F). Tai apsaugo nuo netyčinio srauto krypties pakeitimo ir užtikrina, kad abu vožtuvai išlaikytų aušinimo skystį atjungus: vandens bloko pusėje įleidimo angai – DeltaMate Quick Disconnect Female - M, o žarnų pusėje – DeltaMate Quick Disconnect Male - F. Išleidimo angai atitinkamai vandens bloko pusėje – DeltaMate Quick Disconnect Male - M, o žarnų pusėje – DeltaMate Quick Disconnect Female - F. Žarnų pusės QDC taip pat reikalingas DeltaMate ST jungiamasis elementas (ST13 arba ST16), kad būtų galima prijungti žarną.

QDC žarnų sujungimui

Jei QDC naudojami dviem žarnoms sujungti, abiejose greitosios jungties sujungimo pusėse reikėtų naudoti QDC su vidiniais sriegiais (F), kad prie QDC galų būtų galima pritvirtinti standartinius žarnų jungiamuosius elementus. Kontūro srauto kryptimi visose QDC jungtyse turėtų būti naudojamos tos pačios kištuko pusės (vyriškos) ir lizdo pusės (moteriškos) QDC poros. Vienai QDC jungčiai reikalingi du DeltaMate Quick Disconnect Male - F ir DeltaMate Quick Disconnect Female - F, taip pat keturi DeltaMate ST jungiamieji elementai (ST13 arba ST16).
