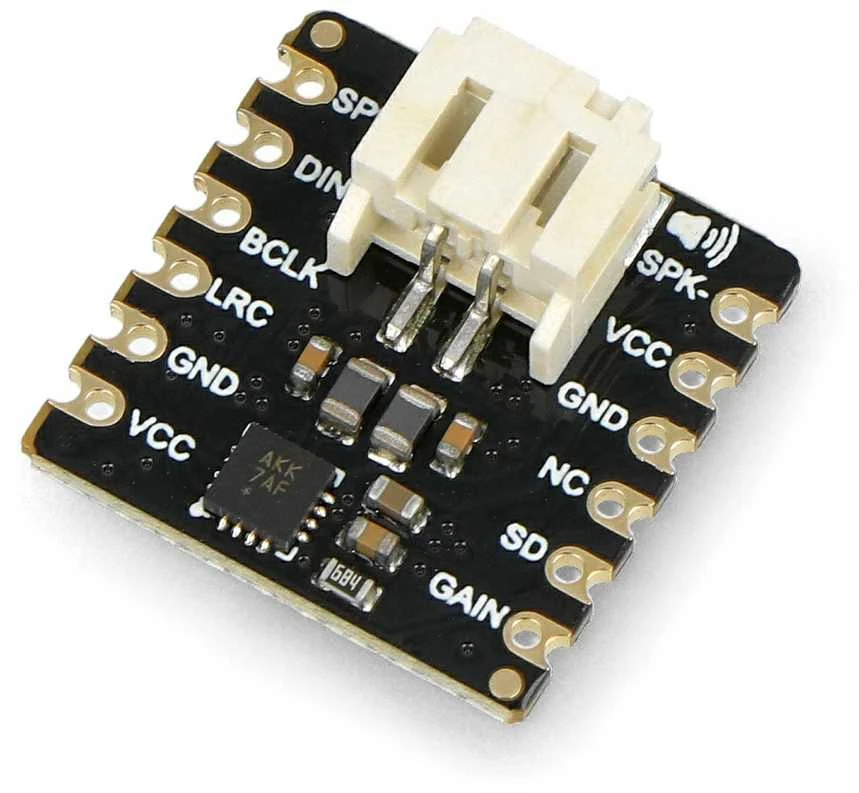

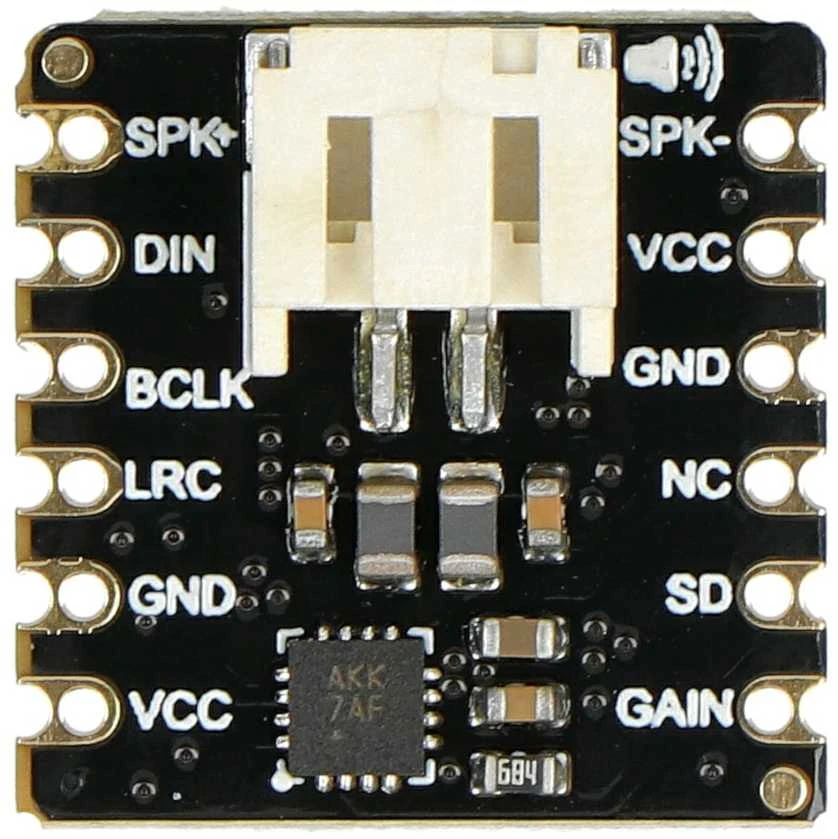

Stiprintuvo modulis - MAX98357 - DFRobot DFR0954

Garso stiprintuvo modulis - MAX98357 - DFRobot DFR0954 puikiai veikia su mikrovaldikliais, turinčiais I2S garso išvestis, pavyzdžiui, ESP32, ir gali būti naudojamas, pavyzdžiui, IoT programose, išmaniųjų namų įrenginiuose arba Bluetooth garso grotuvuose. Moduliui tiekiama nuo 3,3 V iki 5 V įtampa ir jis gali generuoti daugiau kaip 2,5 W galios. Taip pat galima konfigūruoti garso atkūrimo būdą keičiant SD laido varžą.

Specifikacijos:

• Integruotas lustas: MAX98357A
• Maitinimo įtampos diapazonas: Nuo 3,3 V iki 5 V
• Išvesties kanalų skaičius: 1
• Išėjimo kanalo pasirinkimas: išjungtas, kairysis, dešinysis arba stereo - kairysis ir dešinysis
• Išvesties maitinimas: 8 Ω 1,8 W / 4 Ω 2,5 W (į 12 db)
• Sąsaja: I2S
• Ėminių ėmimo dažnis: nuo 8 kHz iki 96 kHz
• Dinaminis diapazonas: 105 DB (VRMS = 2,54 V, 24 arba 32 bitų duomenys)
• Triukšmo išėjimas: 25 FVRMS (24 arba 32 bitų duomenys)
• Efektyvumas: 92%
• DAC stiprinimo tikslumas: 1%
• Dažninė charakteristika: ± 0,2 dB
• D klasės perjungimo dažnis: 330 kHz
• Spektrinis dažnių juostos plotis: ± 12,5 kHz
• Reguliuojamas stiprinimas:
• Kai tarp GAIN ir GND prijungtas 100 kΩ rezistorius, stiprinimas yra 15 dB
• Stiprinimas yra 12 dB, kai GAIN yra tiesiogiai prijungtas prie GND
• stiprinimas yra 9 dB, kai prie GAIN nėra prijungta nieko
• Stiprinimas yra 6 dB, kai GAIN yra tiesiogiai prijungtas prie VCC
• Stiprinimas yra 3 dB, kai tarp stiprintuvo ir VCC prijungtas 100 kΩ rezistorius

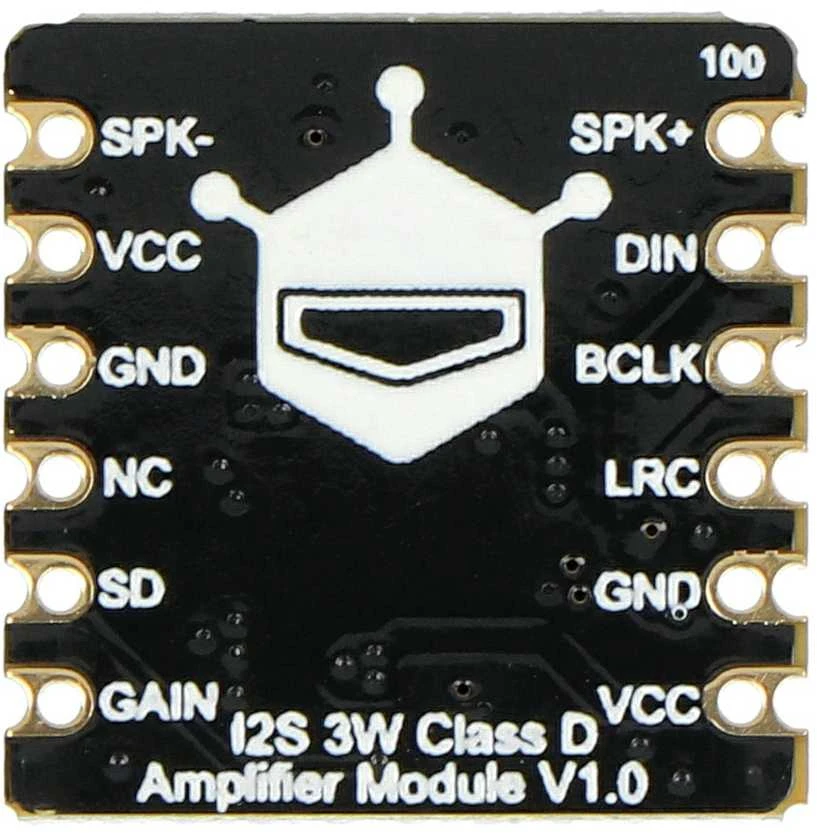

• Išėjimai: pagalvėlės, prie kurių turi būti prilituotos rinkinyje esančios aukso kaiščių jungtys
• Modulio matmenys: 18 × 18 mm

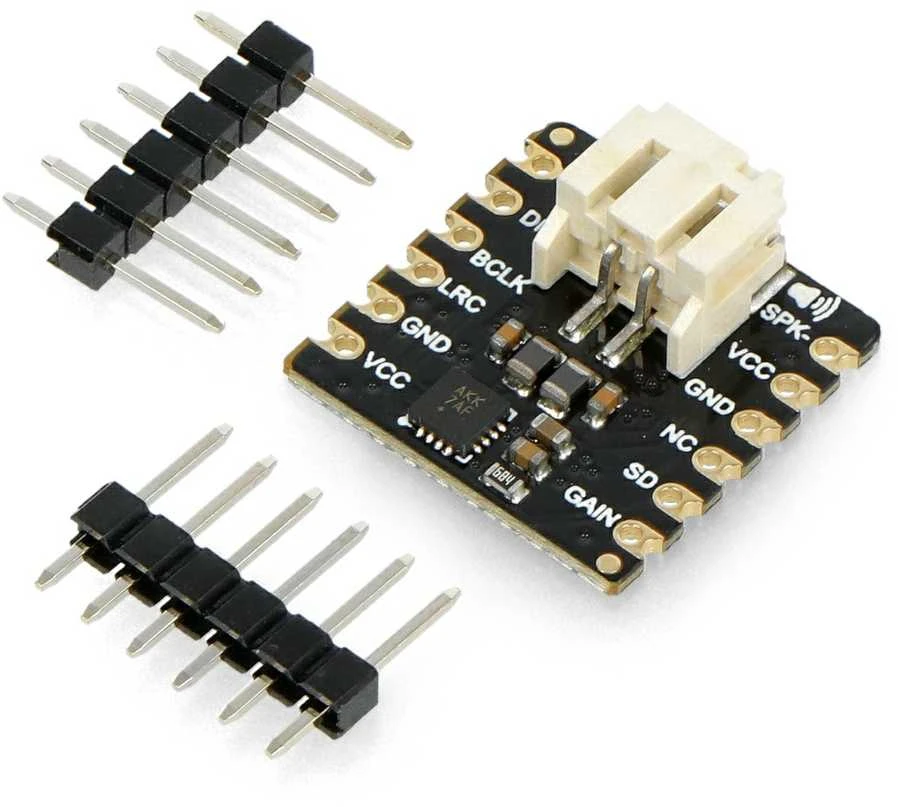

• Garso stiprintuvo modulis - MAX98357
• 1x6 auksinių kaiščių juosta - 2,54 mm rastro - 2 vnt
