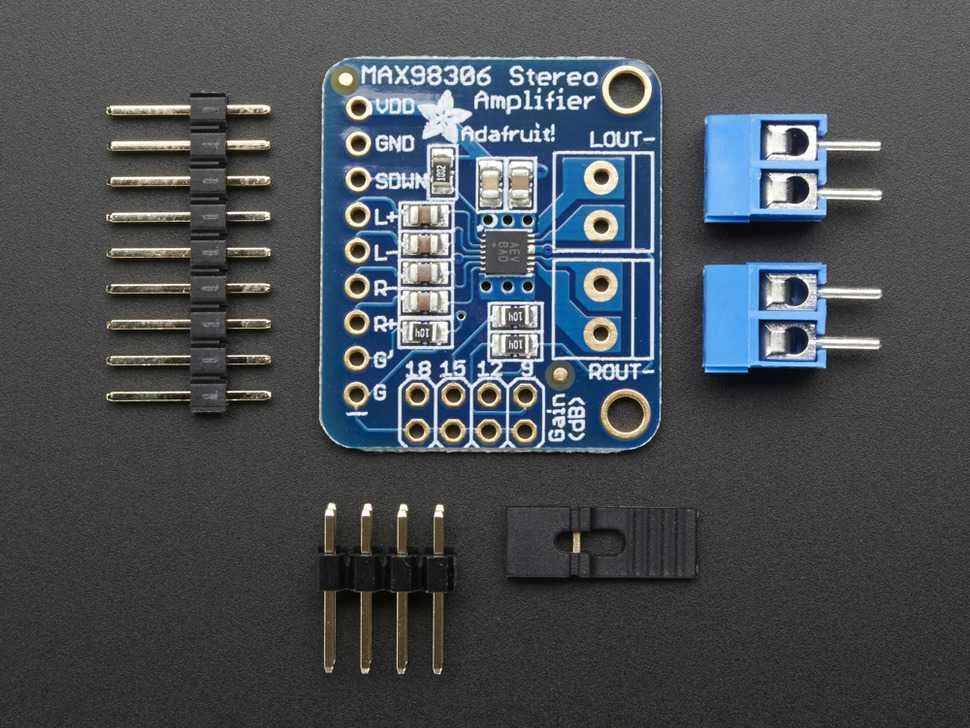

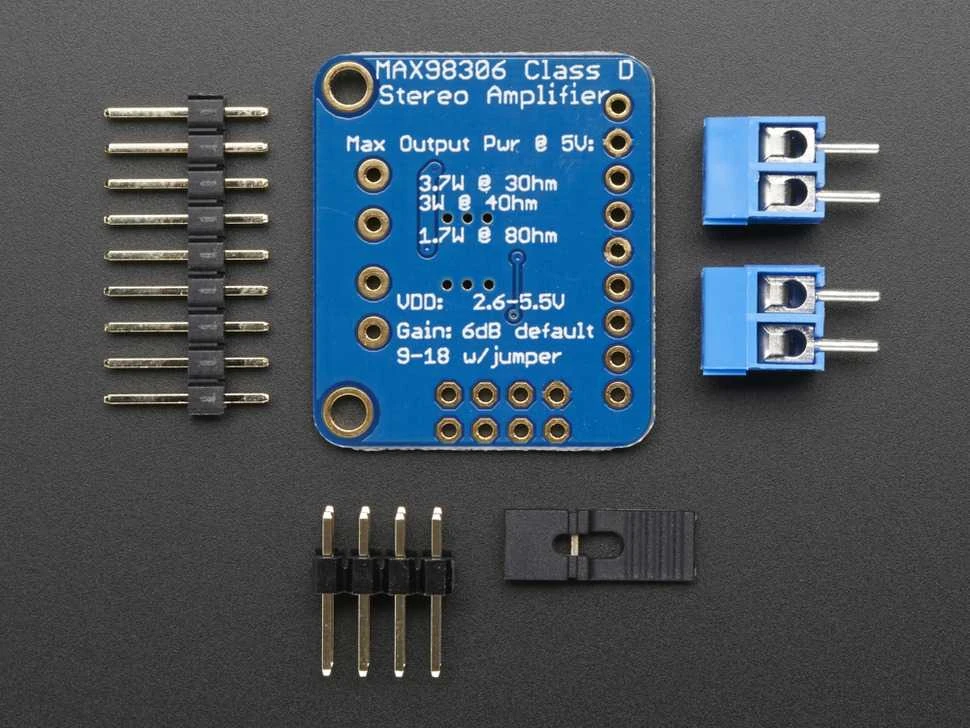

Stereo 3.7W D klasės garso stiprintuvas, MAX98306, Adafruit 987

Modulis su D klasės garso stiprintuvu MAX98306. Maži energijos nuostoliai, tai yra maža šilumos gamyba ir ilgesnis baterijos veikimo laikas. Tai leidžia prijungti 3 Ohm garsiakalbį, kurio galia yra 3,7 V.
Sistemos įėjimai - diferencialai, saugos įvesties signalas iš pirminės grandinės, pavyzdžiui, Arduino Mp3 priedėlio. Jei nėra įrenginio su diferencialiniais išėjimais, prijunkite kaištį Audio.
Modulio išvestis Bridge Tied tipo. Tai reiškia, kad išvesties kontaktai yra tiesiogiai prijungti prie garsiakalbio kontaktų. Išvestis yra PWM signalas, kurio dažnis 250 kHz, kuris vidutiniškai apskaičiuojamas per ritės dinamiką - aukštas dažnis nėra girdimas. Moduliui neįmanoma prijungti kito stiprintuvo, turėtų būti nukreipti tiesiai į garsiakalbius.

Specifikacijos:

• Maitinimo įtampa: nuo 2,7 iki 5,5 V
• Mažas energijos suvartojimas: 2 ramybės būsenoje ir 10 µa miego režimu
• Power: 3,7 W (3 omai)
• D klasės stiprintuvas
• Apsauga nuo trumpojo jungimo ir per didelės srovės
• Recruited 5 gain: 6 dB / 9 dB / 12 dB / 15 dB / 18 dB
• 83 dB PSRR 217 kHz
• Apsauga nuo perkaitimo ir apsauga nuo trumpojo jungimo
• Pilna auksinių kaiščių jungtis ir sraigtinis sujungimas litavimui
• Matmenys: 28 x 24 x 3 mm
• Svoris: 2,33 g
