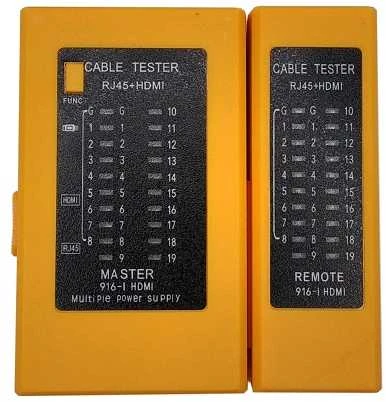

Hismart HDMI kabelio testeris NF622

HDMI kabelio testeris NF622.

Ypatybės:

• Greitas ir tikslus patikrinimas naudojant A - A, A - C, C-A ir C - C tipo jungtis.
• Patikrinkite HDMI kabelių sutrikimus, trumpą, atvirą ir kryžminę būseną.
• Žemėlapio tęstinumas ir tinkama konfigūracija.
• 19pin ir įžėminimo jungtys, 4 būsenos lemputės.
• Gali patikrinti laidų schemą tik su pagrindiniu įrenginiu.
• Reguliuojami bandymo režimai: greitas/ lėtas nuskaitymas/ rankinis bandymas/ žingsnis po žingsnio.

Techniniai duomenys:

• Kabelių versijos palaiko: HDMI kabelius su A ir C tipo jungtimis, patvirtinančiais 1.0, 1.1, 1.2, 1.2a, 1.3, 1.3a, 1.3b, 1.3c, 1.4, 1.4a, 1 kategorijos ir 2 kategorijos HDMI kabelius.
• Palaikymo testas: 19 pin laidų schemai ir ekranavimui aptikti.
• Pagrindinio įrenginio bandymo sąsaja: HDMI (A tipas) x 2, Mini HDMI (C tipas) x1.
• Nuotolinio įrenginio bandymo sąsaja: HDMI (A tipas) x 2, Mini HDMI (C tipas) x1.
• Testo tipas: pagrindinis blokas/ mater ir nuotolinis blokas
• Bandymo režimas: greitas / lėtas nuskaitymas / žingsnis po žingsnio
• Bandymo atstumas: mažiau nei 50 metrų.
• Ekranas: 19 šviesos ir skydo diodų pagrindiniame ir nuotoliniame įrenginyje.
• Pyptelėjimo indikacija.
• Mažo akumuliatoriaus rodiklis: 6.0 V.
• Maitinimo šaltinis: DC 9V (NEAD 1604 / 6F22) x 1 (nepridedama).
• Laikymas: nuo -10C iki 55C <70% RH.
• Matmenys: 103x66x27mm.
