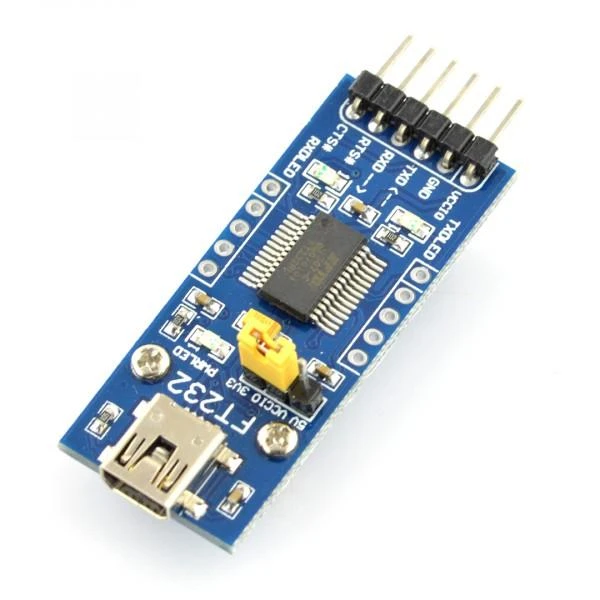

Waveshare Keitiklis USB-UART FTDI FT232RL - miniUSB lizdas

Keitiklis įgalina ryšį tarp dviejų populiarių serijinių sąsajų USB ir UART. Modulis pagrįstas FT232RL, veikia su Windows 7 ir WIndows 8 / 8.1.

Specifikacija

• Originalus FT232RL

• Palaiko „Mac“, „Linux“, „Android“, „WinCE“, „Windows 7/8 / 8.1 / 10
• Maitinimo režimai: 5 V išėjimas, 3,3 V išėjimas arba (3,3 V – 5 V)
• 3 šviesos diodai: TXD LED, RXD LED, POWER LED

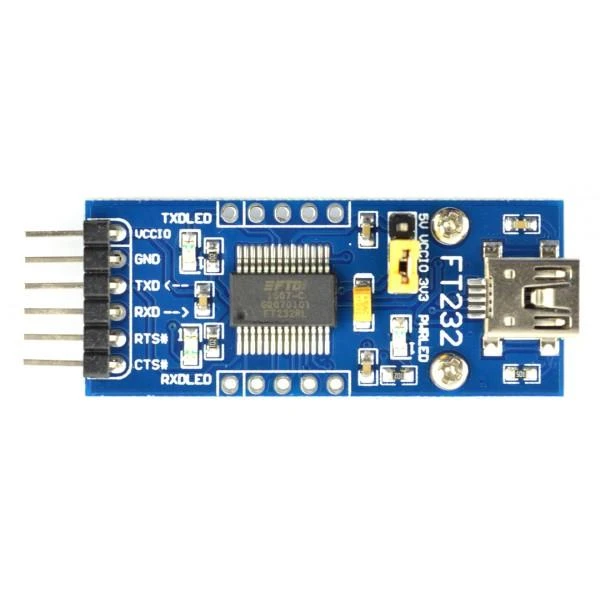

• Funkciniai kaiščiai
• TXD, RXD, RTS #, CTS #: prijungtas prie kaiščių

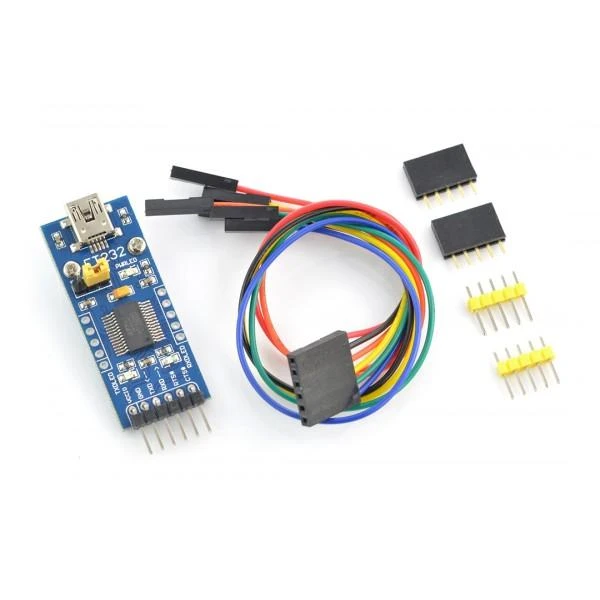

• Kiti kaiščiai: prieinami prie gręžimo skylių (taip pat numatytos atskiros smulkios galvutės, kurias galima lengvai prijungti prie vartotojo sistemos, žingsnis suderinamas su duonos lentomis)

• VCCIO ↔ 3.3V or 5V output (the module is powered from USB, onboard jumper should be shorted to 3.3V or 5V)
• GND ↔ GND
• TXD ↔ MCU.RX (signal direction: MCU.RX << FT232 << PC.TX)
• RXD ↔ MCU.TX (signal direction: MCU.TX >> FT232 >> PC.RX)
• RTS ↔ MCU.CTS (signal direction: MCU.CTS << FT232 << PC.RTS)
• CTS ↔ MCU.RTS (signal direction: MCU.RTS >> FT232 >> PC.CTS)
