Name: Vienspalvis OLED grafinis ekranas 0.96" 128 x 64 px, I2C / SPI, DFRobot DFR0650
Brand: Dfrobot
SKU: 15710176
Price: 22.79 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

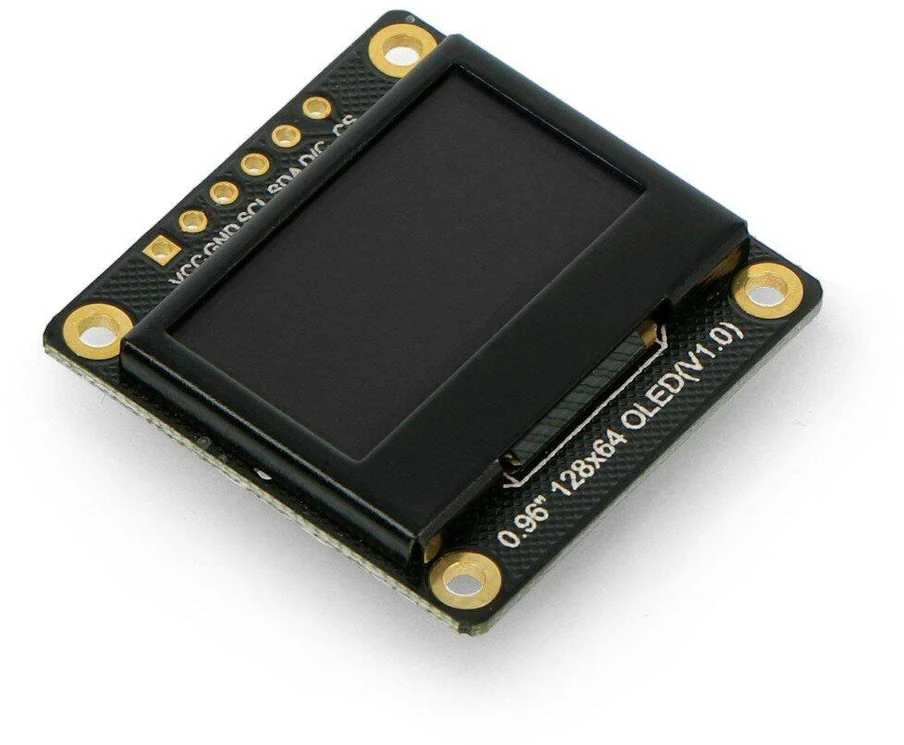

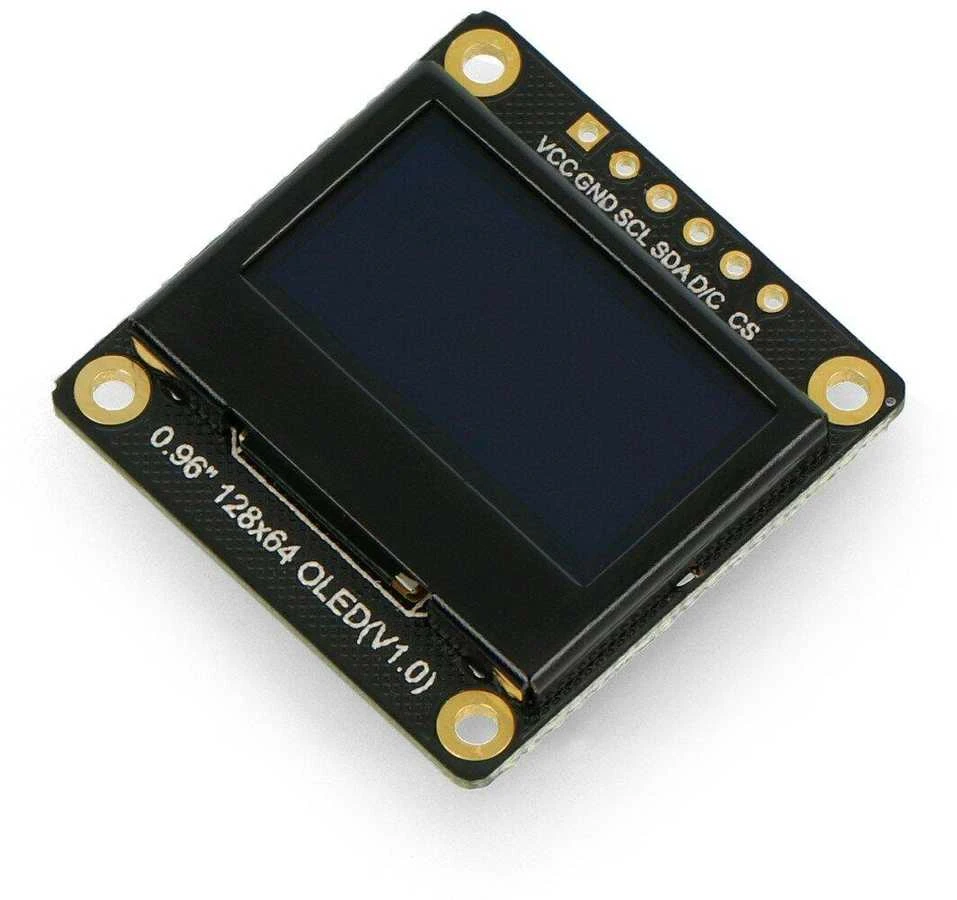

Vienspalvis OLED grafinis ekranas su 0,96" įstrižaine ir 128 x 64 pikselių raiška. SSD1306 lustu pagrįstas modulis, skirtas ryšiui su mikrovaldikliu, naudoja I2C arba SPI sąsają, numatytoji parinktis I2C. Pasižymi dideliu kontrastu ir mažomis energijos sąnaudomis. Ekranas maitinamas 3,3 V arba 5 V įtampa. Suderinamas su Arduino, ESP32, FireBeetle ir kt.

Specifikacijos:

Darbinė įtampa: 3,3 V ir 5 V
Simbolių spalva: balta
Pikselių skaičius: 128 x 64

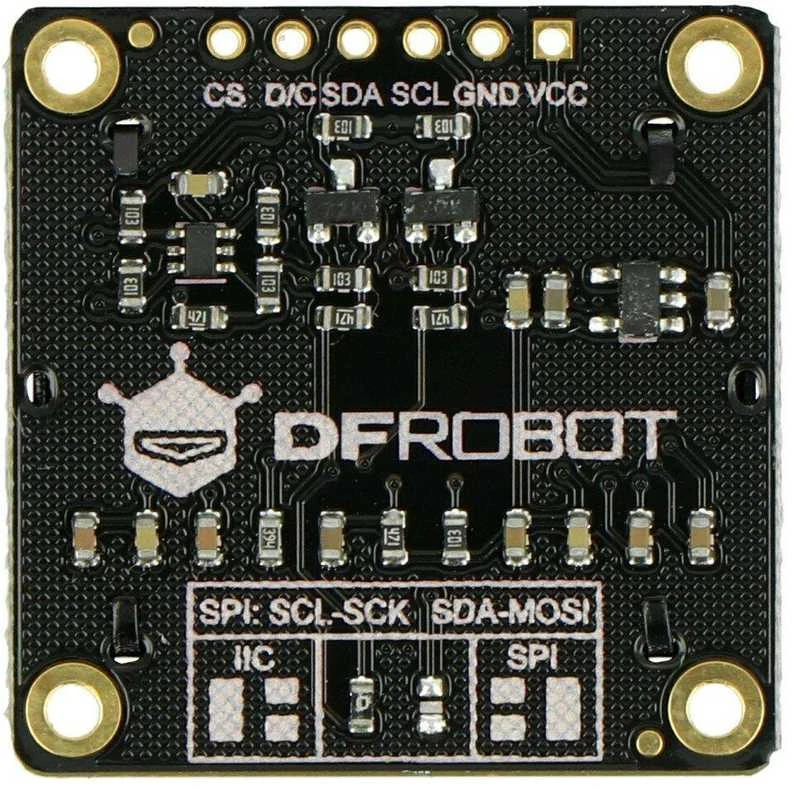

Sąsaja: I2C (numatytasis) / SPI
I2C adresas: 0x3C
Sistema: SSD1306
Ryškumas: 180 cd/m2
Energijos suvartojimas esant pilnam apšvietimui:

I2C: apytiksliai 24 mA
SPI: apytiksliai 27 mA

Energijos suvartojimas išjungus apšvietimą:

I2C: apytiksliai 2 mA
SPI: apytiksliai 2,87 mA

Darbinė temperatūra: nuo -30 °C iki 70 °C
Ekrano plotas: 21,744 x 10,864 mm
Matmenys: 30 x 30 mm
Svoris: 4,2 g

Komplekte:

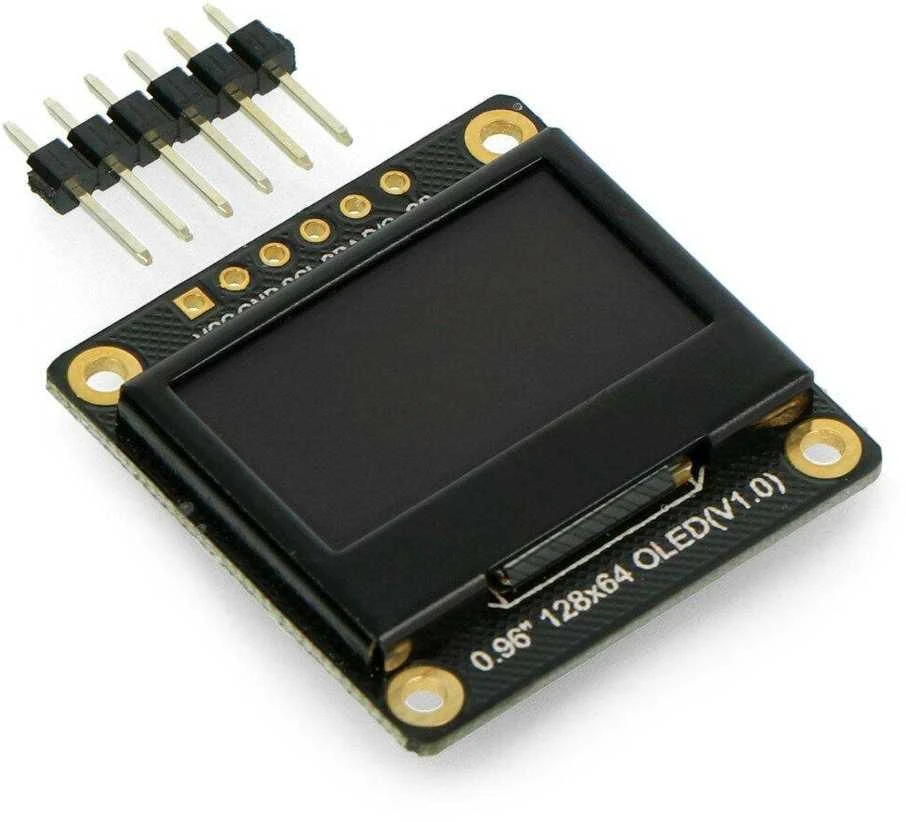

2,54 lusto tvirtinimo kaištis 6P x1

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-16710
Modelio pavadinimas

AN-16710

Gamintojas Dfrobot
Ekrano įstrižainė (coliais) 0.96
Spalva Balta

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią programavimo plokštę palaiko šis OLED ekranas?

Šis DFRobot SSD1306 modulis yra suderinamas su įprastomis plokštėmis, tokiomis kaip Arduino Uno arba ESP32. Ryšys užmezgamas naudojant I2C arba SPI sąsają, todėl prijungimas yra paprastas. Ši ekrano plokštė puikiai tinka įvairiems elektronikos projektams ir prototipavimui, nes palaiko standartines bibliotekas.

2. Kaip prijungti ekraną su I2C sąsaja?

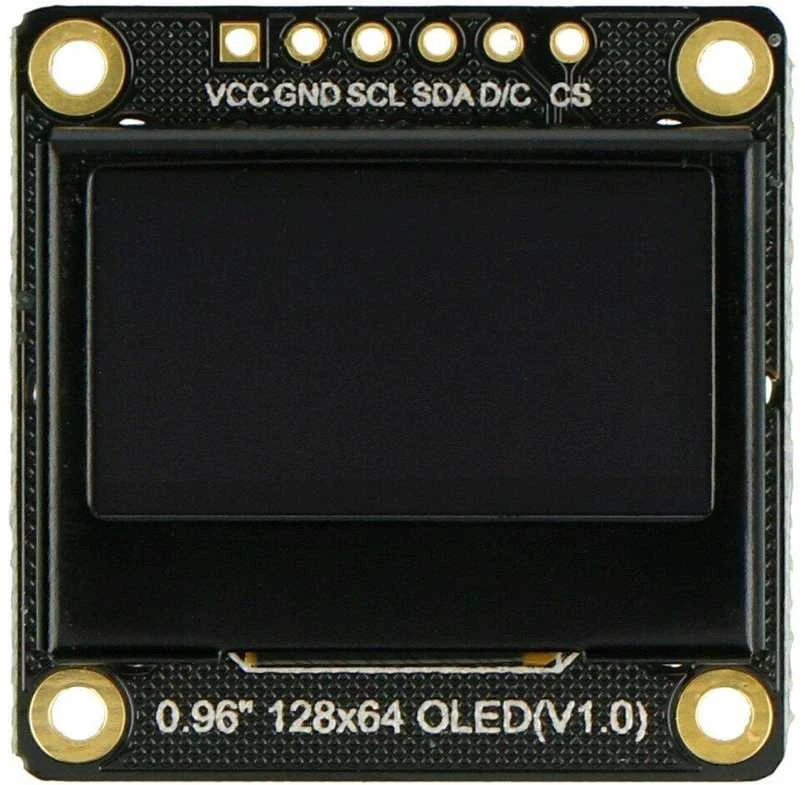

Prijungimui reikės tik keturių laidų: maitinimo, žemės, SCL ir SDA. Numatytoji komunikacijos parinktis yra I2C, o jo adresas dažniausiai yra 0x3C. Šis būdas užima mažai mikrokontrolerio kaiščių, todėl yra labai populiarus. Taip pat reikės atsisiųsti ir įdiegti atitinkamą ekrano valdymo biblioteką.

3. Kokia yra šio grafinio ekrano raiška?

Vaizdo kokybę užtikrina 128 pikselių plotis ir 64 pikselių aukštis. Tokios skiriamosios gebos pakanka, kad būtų galima rodyti tekstą, paprastas iliustracijas arba duomenų grafikus. Pikselių tankis suteikia aiškų ir ryškų vaizdą. Ši raiška yra labai paplitusi mažuose ekranuose elektronikos komponentams.

4. Ar šis modulis tinka nešiojamų įrenginių projektams?

Taip, jis puikiai tinka dėl labai mažos energijos sąnaudos. Visiškai įjungus apšvietimą suvartojama tik apie 24 mA. Ekrano technologija leidžia išjungti foninį apšvietimą, o tai žymiai sumažina srovės sunaudojimą. Todėl šis komponentas yra geras pasirinkimas projektams, kuriuos maitina baterijos.

5. Kokią įtampą reikia tiekti ekrano maitinimui?

Valdiklio plokštė gali būti maitinama 3,3 volto arba 5 voltų įtampa. Šis pasirinkimas suteikia lankstumo jungiant prie įvairių maitinimo šaltinių. Įtampos reguliavimas yra integruotas į modulį. Dėl to nereikia papildomų komponentų, o prijungimas prie daugumos valdymo sistemų yra saugus ir patogus.
