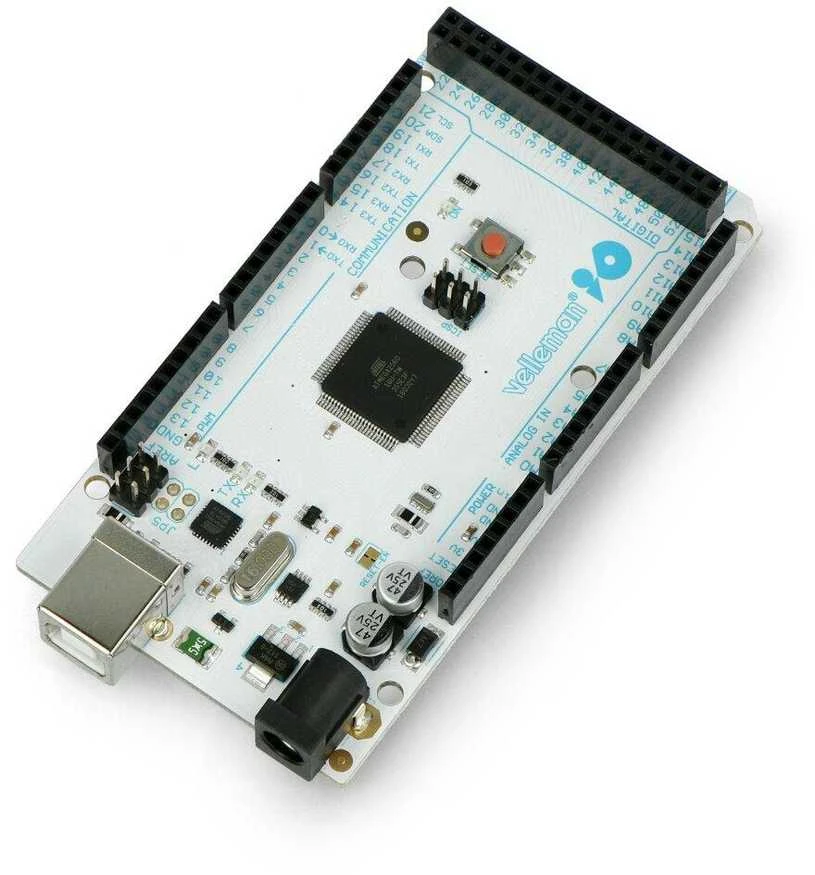

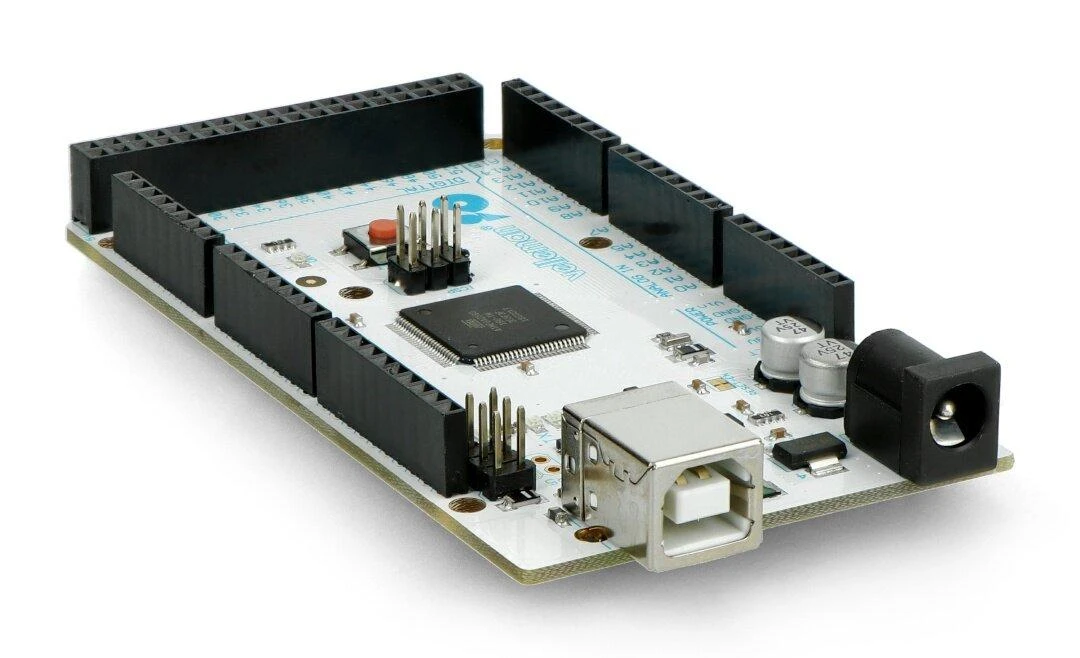

Velleman VMA101 ATmega2560 Mega - modulis suderinamas su Arduino

Velleman modulis yra visiškai suderinamas su Arduino Mega 2560. Tai reiškia, kad jį galima programuoti per Arduino IDE naudojant turimas bibliotekas. Vadinamasis Arduino Shield taip pat bendradarbiauja su Velleman moduliu.

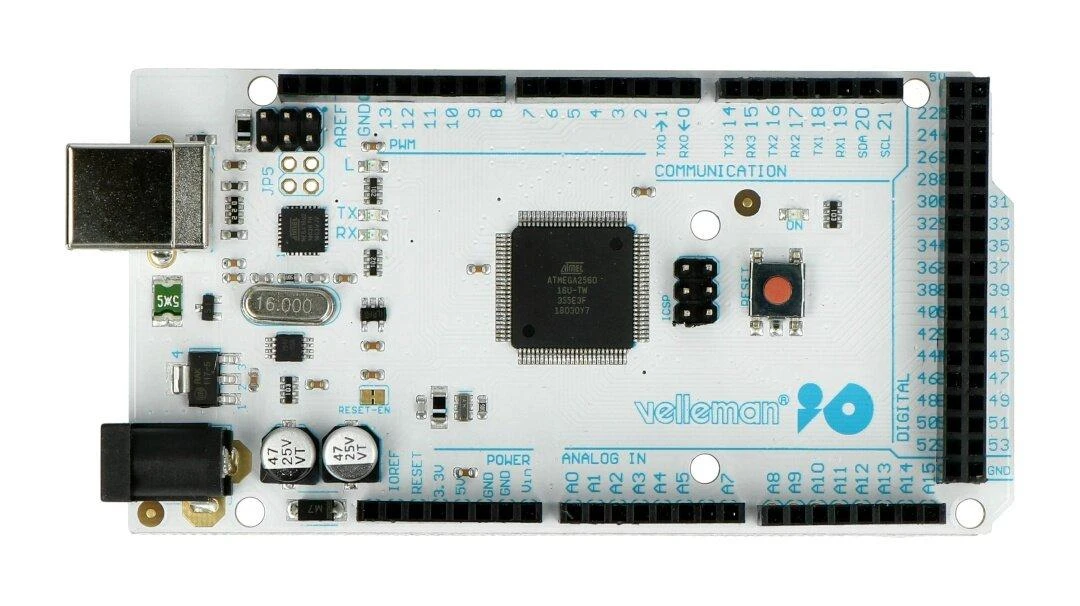

Plokštėje yra ATmega 2560 mikrovaldiklis su 54 skaitmeniniais įėjimais/išėjimais, iš kurių 15 gali būti naudojami kaip PWM išėjimai (pvz., variklio valdymui), o 16 kaip analoginiai įėjimai. Sistema veikia su laikrodžio signalu, kurio dažnis yra 16 MHz. Modulis taip pat turi USB jungtį, nuolatinės srovės maitinimo lizdą, RESET mygtuką ir kaiščius, naudojamus prijungti AVR programatorių.

Specifikacijos:

• Maitinimo įtampa: nuo 7 V iki 12 V
• Programuojama per USB naudojant tarpinį Atmega16u2 mikrovaldiklį
• Mikrovaldiklis: ATmega 2560
• Maksimalus laikrodžio dažnis: 16 MHz
• SRAM: 8 KB
• Flash atmintis: 256 KB (8 KB rezervuota boot loader)
• EEPROM: 4 KB
• Įvesties / išvesties prievadai: 54
• PWM išėjimai: 15
• Analoginių įėjimų skaičius: 16
• Serijinės sąsajos: UART, SPI, I2C
• Išoriniai pertraukimai
• Jungtis: USB lizdas, B tipas (USB laidas nepridedamas)
• Lituota ISP jungtis
