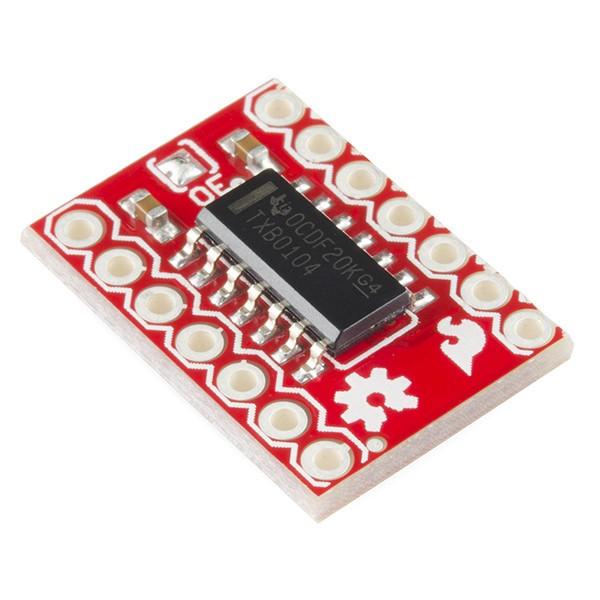

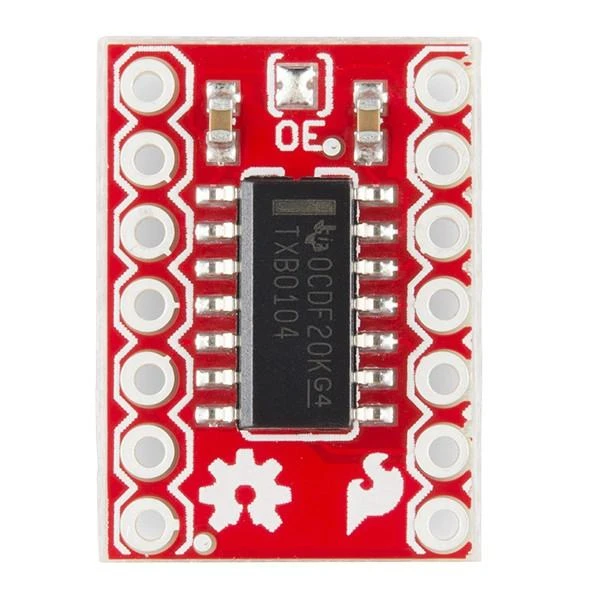

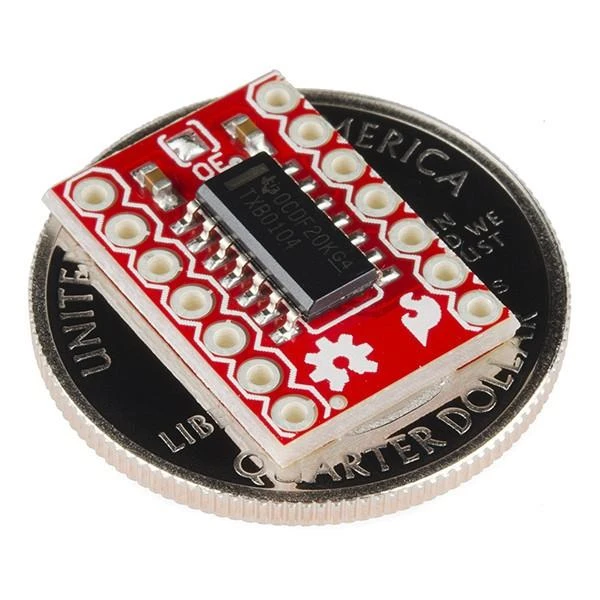

2 krypčių loginės įtampos keitiklis 1,2-5,5V, naudojantis Texas Instruments gamintojo TXB0104 modulį. Ar kada susidūrėte su problema, kad 5V loginių signalų lygis tarp Arduino ir 3,3V jutiklio ar kito modulio nesutampa? Šis keitiklis sukurtas išspręsti būtent šią problemą. Nors tą galima atlikti naudojant įtampos dalinimo varžą (angl. Voltage divider), didėjant signalų dažniui, toks sprendimas gali sukelti sunkiai aptinkamas bėdas, kurių nekils naudojant šį modulį.

Iš kitų loginių keitiklių šis išsiskiria tuo, kad signalo keitimas jame yra abipusis, todėl juo galėsite signalus ir siųsti ir gauti, kuo jis pranašesnis už įprastus loginius keitiklius. Signalo kryptį keitiklis aptinka automatiškai.

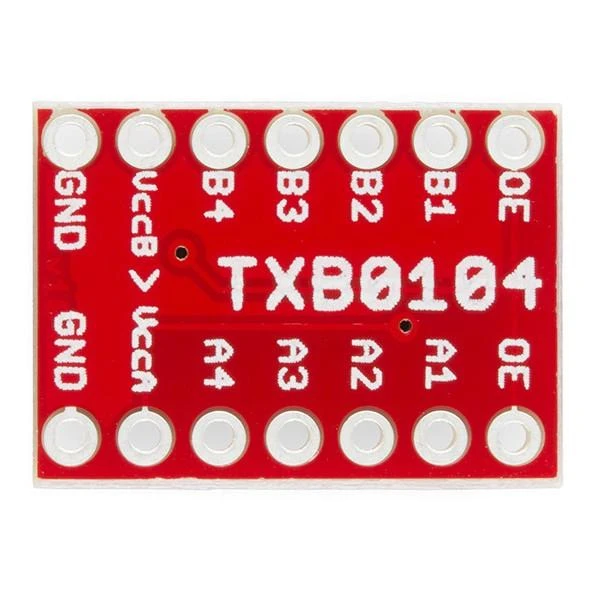

Pastaba: keitiklis turi 2 maitinimo jungtis, VCCA iki 3,6V, VCCB iki 5,5V. Įtampos lygis VCCA neturi viršyti VCCB maitinimo įtampos lygio (VCCA ≤ VCCB).

Jei bent viena VCC maitinimo jungtis yra GND lygio, visos jungtys tampa didelio impedanso būsenos.

Techniniai duomenys:

Keičiamos įtampos lygiai: 1,2-V, 1.5-V, 1.8-V, 2.5-V, 3.3-V, ir 5-V DC
4 kanalai
Abipusis signalo keitimas
Naudoja TXB0104 modulį
Mažas galios vartojimas: 5-μA Max

Nuorodos ir pritaikymas:
