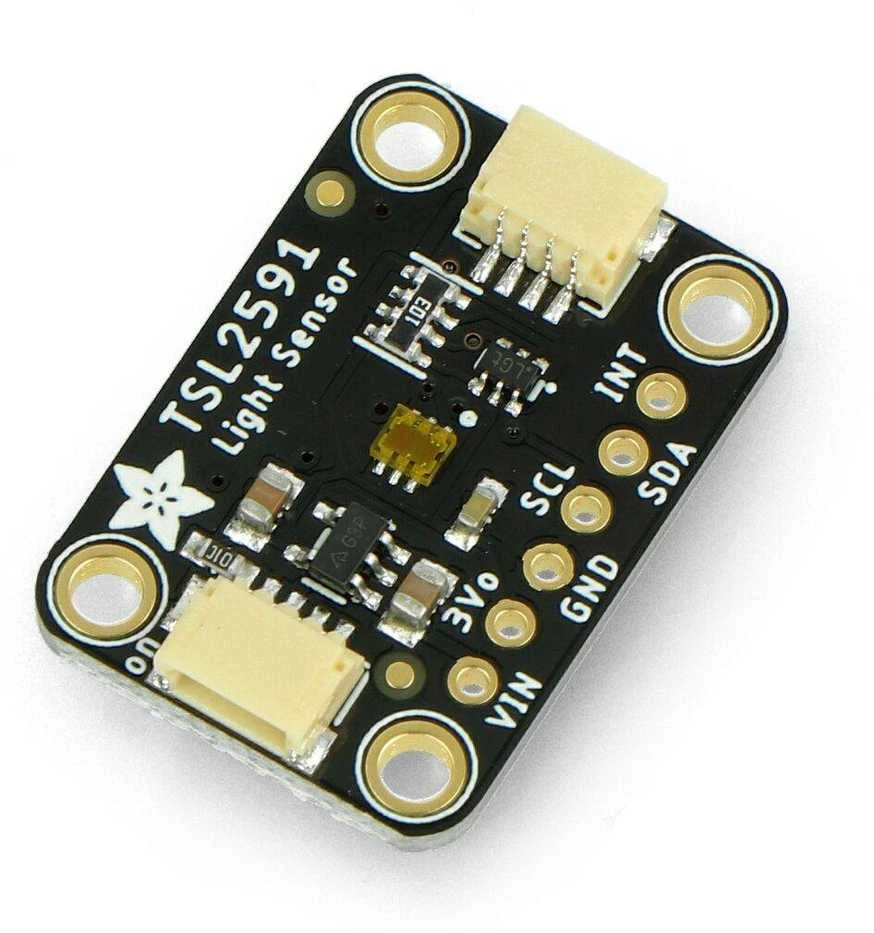

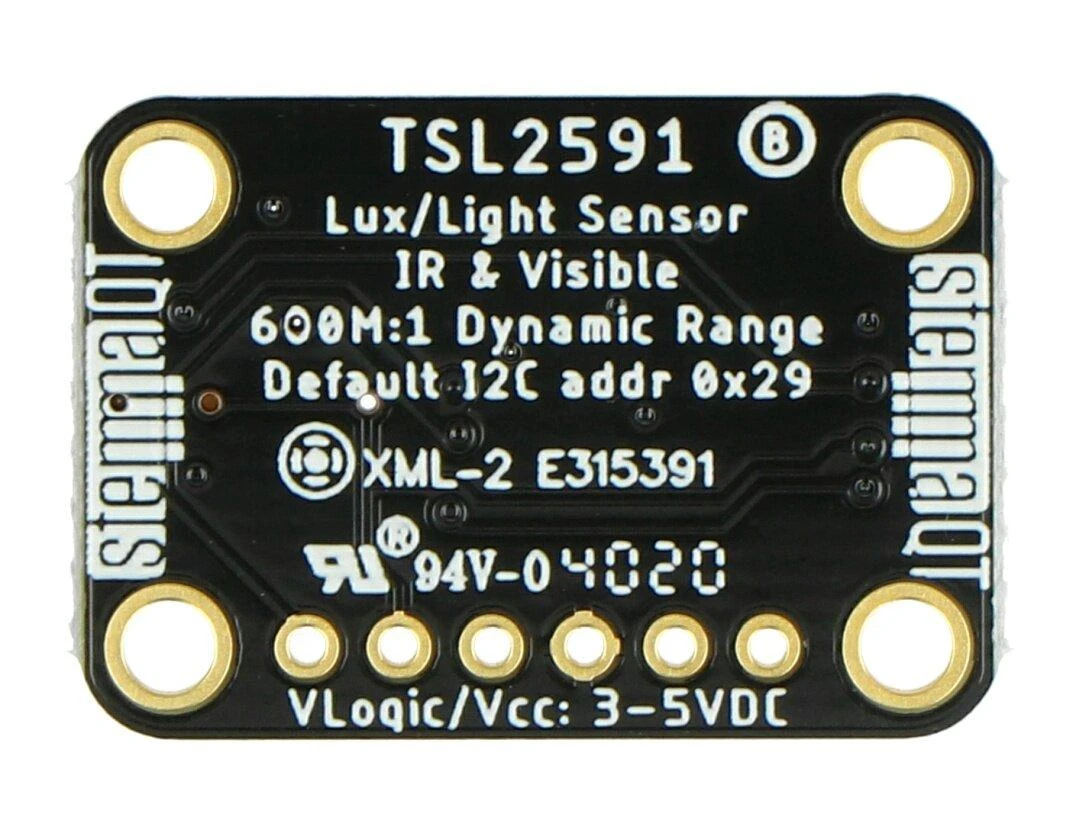

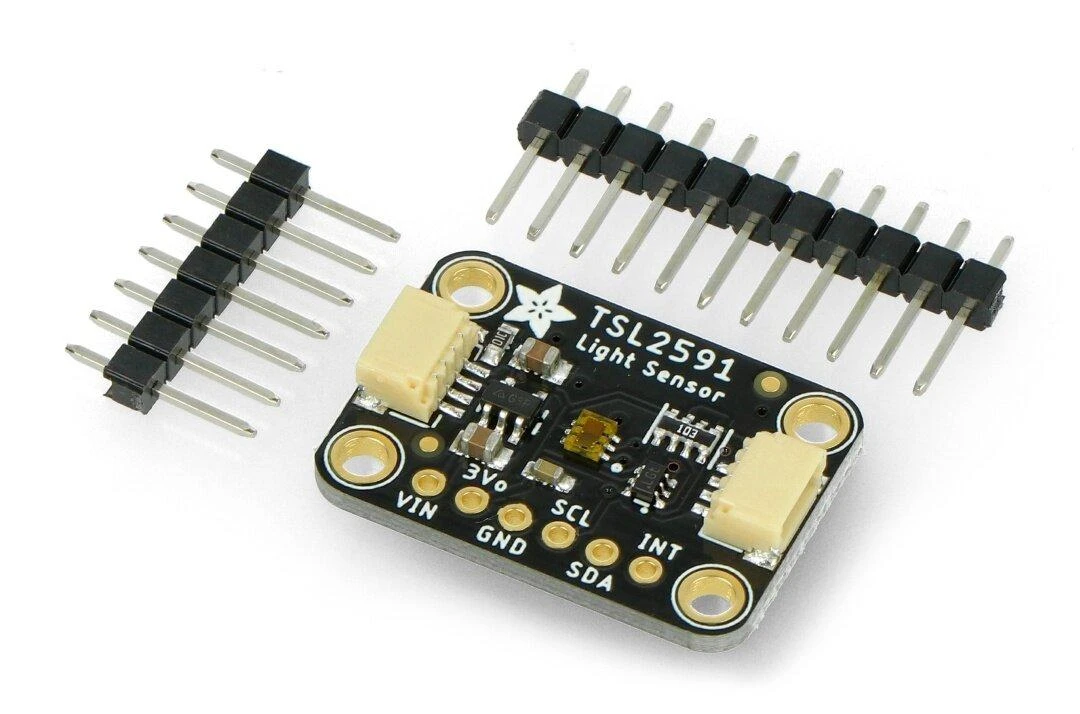

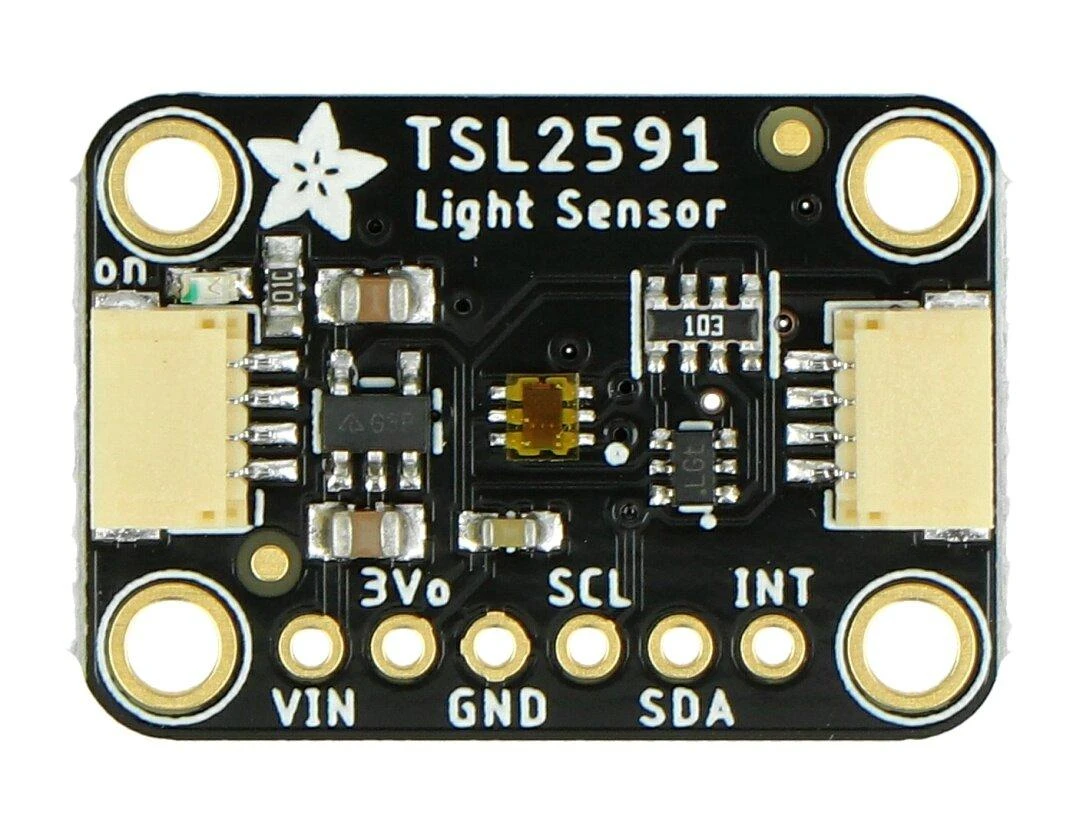

Skaitmeninis šviesos intensyvumo jutiklis su TSL2591 iš Adafruit. Leidžia nustatyti šviesos intensyvumą, kurio jautrumas siekia iki 188 lx diapazone iki 88000 lx. Jo dinaminis diapazonas yra labai platus - 600M:1. Maitinamas nuo 3 V iki 5 V DC. Ryšiui su mikrovaldiklio moduliu jis naudoja I2C sąsają. Naudojamas įvairiomis apšvietimo sąlygomis ir pasižymi mažu energijos suvartojimu.

Specifikacijos:

Maitinimo įtampa: nuo 3 V iki 5 V DC
Layout: TSL2591
Ryšio sąsaja: I2C
Sąsajos adresas: 0x29
Jautrumas: iki 188 lx
Matavimo diapazonas: nuo 0 lx iki 88000 lx
Dinamika: 600M:1
Duomenų sparta: iki 400 kB/s
Spektrinio jutiklio atsakas kaip žmogaus akies
Galimybė dirbti už tamsaus stiklo
Matmenys: 19 x 16 x 1 mm
Svoris: 1,1 g

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-18233
Modelio pavadinimas

AN-18233

Gamintojas Adafruit
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra TSL2591 jutiklio šviesos matavimo diapazonas?

Šis šviesos jutiklis matuoja labai platų diapazoną nuo visiškos tamso iki ryškios šviesos. Jo galimybės apima nuo 0 lx iki 88000 lx, todėl tinka įvairioms sąlygoms. Platus dinaminis diapazonas 600M:1 užtikrina tikslų rodmenų nuskaitymą tiek patalpoje, tiek lauke esant stipriam apšvietimui.

2. Kaip prijungti šį šviesumo jutiklį prie Arduino?

Modulis jungiasi labai paprastai naudojant I2C ryšio protokolą. Prijungimui reikės tik kelių laidų, kad būtų galima perduoti duomenis ir maitinti įrenginį. Standartinis I2C adresas 0x29 palengvina programavimą. Toks ryšys yra universalus ir suderinamas su daugeliu mikrovaldiklių plokščių.

3. Kokią įtampą reikia tiekti maitinimui?

Maitinimo reikalavimai yra lankstūs nuo 3 iki 5 voltų. Tai leidžia naudoti įrenginį tiek su 3.3V, tiek su 5V logika, pavyzdžiui, tiesiogiai su ESP32 ar Uno plokštėmis. Tokas maitinimo diapazonas supaprastina integravimą į jau esamus projektus be papildomų įtampos keitiklių.

4. Ar šis įrenginys matuoja šviesą kaip žmogaus akis?

Taip, jutiklio spektrinis atsakas yra suderintas su žmogaus regėjimo jausmu. Fotometrinis jautrumas leidžia gauti rezultatus, artimus tai, ką mes patiriame. Ši charakteristika yra svarbi, kai reikia vertinti apšvietimo lygį patalpose ar vertinti žmogui patogų šviesos intensyvumą.

5. Ar galima naudoti jutiklį už apsauginio stiklo?

Įrenginys veikia net už tamsesnio stiklo, nes jo didelis jautrumas kompensuoja šviesos praradimą. Ši savybė yra naudinga, kai norima paslėpti jutiklį ar apsaugoti jį nuo mechaninių pažeidimų. Jautrumas iki 188 lx užtikrina, kad matavimai išliks tikslūs ir tokiomis sąlygomis.
