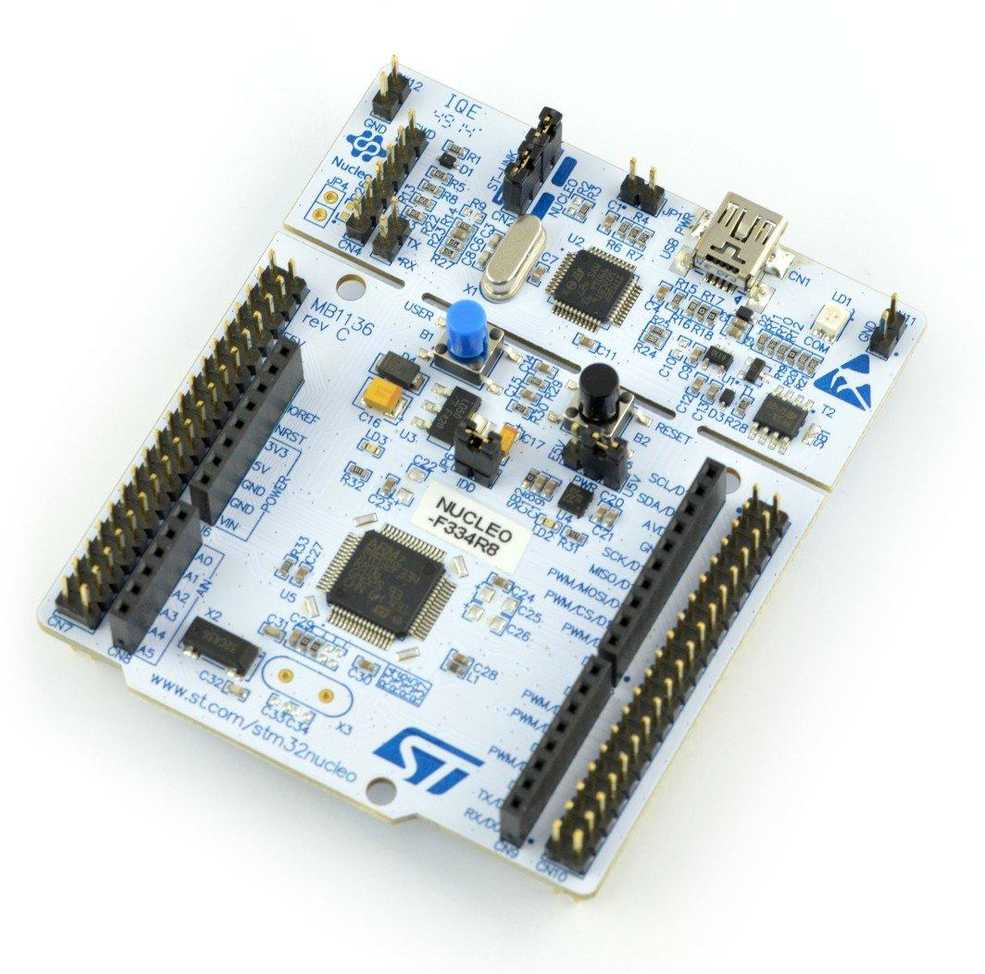

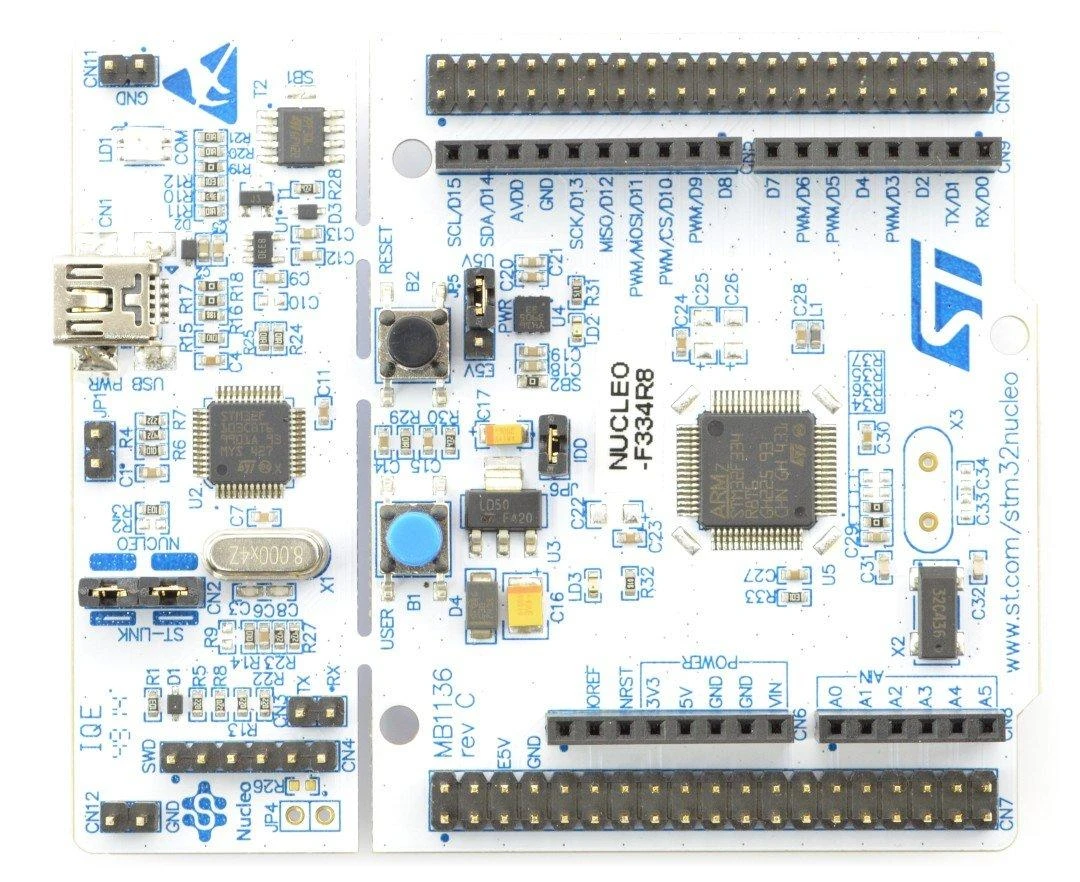

Stmicroelectronics STM32 NUCLEO-F334R8 modulis - STM32F334R8T6 ARM Cortex M4

Modulis su 32 bitų mikrovaldikliu su ARM Cortex M4, 72 MHz, 64 KB Flash, 12 KB SRAM. Nucleo suderinamas su mbed platforma, turi jungtis Arduino priedėlio prijungimui.

Specifikacijos:

• Mikrovaldiklis: STM32F334R8T6
• Šerdis: ARM Cortex M4 32 bitų
• Laikrodžio dažnis: 72 MHz
• Flash atmintis: 64 KB
• SRAM: 12 KB
• Analoginis-skaitmeninis keitiklis: 12 bitų, 21 kanalai
• Skaitmeninis-analoginis keitiklis: 12 bitų, 3 kanalai
• Laikmačių skaičius: 9
• Programuojamų įėjimų/išėjimų skaičius: 51
• Sąsajos: 1x I2C, 3x USART, 1x SPI, USB, CAN
• Dviejų tipų jungtys:
• Priedėlių jungtys, suderinamos su Arduino Uno Rev3
• Standartiniai kaiščiai STMicroelectronics Morpho suteikia prieigą prie mikrovaldiklio kaiščių
• Modulis suderinamas su sistemos mbed (mbed.org)
• Debugger ST-Link/V2 dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
• Galimybė maitinti per USB jungtį
• Įterpti trys šviesos diodai:
• 1 x maitinimo įtampos indikacijai
• 1 x jungties nurodymui
• 1 x vartotojo žinioje
• Du mygtukai:
• 1 x RESET
• 1 x vartotojo žinioje
• Trys skirtingos sąsajos per miniUSB jungtį (USB pakartotinis išvardijimas):
• Virtualus COM prievadas
• Masinė atmintis
• Programavimo/derinimo prievadas
• Modulis palaiko daugumą populiarių aplinkų, pvz.: IAR, Keil ir platformas, pagrįstas GCC kompiliatoriumi
