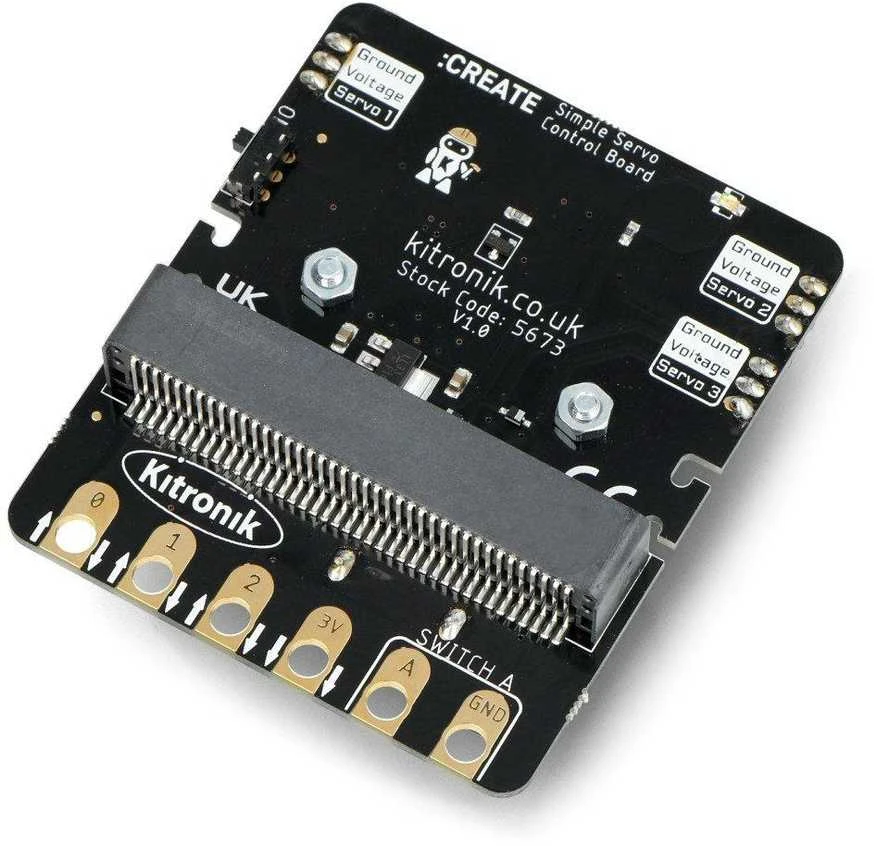

Simply Servo Board yra Kitronik priedas, skirtas BBC micro:bit, leidžiantis vienu metu valdyti 3 servo. Plokštėje yra lizdas micro:bit, jungtys servo prijungimui, taip pat 6 poliai, skirti prijungti papildomus periferinius įrenginius per krokodilo laidus. Simply Servo Control Board apačioje yra laikiklis 3x AA baterijoms, kurios yra atsakingos už viso komplekto maitinimą.

Pagrindinės savybės:

Vienu metu valdoma iki 3 servo
Paprasta BBC micro:bit sąsaja - dangtelyje yra specialus lizdas plokštės tvirtinimui
Jungtys laukų pavidalu, suderinamos su krokodilo laidais, siekiant išplėsti projektą papildomais išoriniais įrenginiais
Mygtukas rankiniam BBC micro:bit plokštės ir servo įjungimui/išjungimui
Programuojama su MakeCode grafiniu redaktoriumi ir per MicroPython

Specifikacijos:

Elemento tipas: priedėlis
Paskirtis: micro:bit iš BBC
Trinkelės tipas: servo valdiklis
Kanalų skaičius: 3
Maitinimas: 3x AA baterijos (į komplektą neįeina)
Išėjimo įtampa: 3 V
Maksimali išėjimo srovė: 0,75 A
Servo jungtys:

GND - sistemos įžeminimas
+ V - maitinimo įtampa
SIG - PWM valdymo signalas, tekantis iš BBC micro:bit į servo

Papildomi įėjimai / išėjimai (skaitmeniniai ir analoginiai): P0 / P1 / P2 - gali būti naudojami kaip skaitmeninis / analoginis skaitymas ir rašymas
Priedėlio matmenys: 60 x 70 x 29 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Kitronik
Modelis

AN-21406
Modelio pavadinimas

AN-21406

Gamintojas Kitronik
Tipas Valdikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti servo variklius prie šios valdymo plokštės?

Simply Servo plokštė turi tris specialias jungtis servo varikliams. Kiekviena jungtis turi tris kaiščius: žemės (GND), maitinimo (+) ir valdymo signalo (SIG). Servo lizdai yra pažymėti, todėl prijungimas yra labai paprastas – tereikia atitinkamai sujungti laidus. Tai leidžia greitai sukurti judančius micro:bit projektus.

2. Ar šis servo valdiklis palaiko papildomus jutiklius?

Taip, šis priedas turi papildomus 6 polius, skirtus išorinių įrenginių prijungimui. Jie suderinami su krokodilo laidų spaustukais, todėl galite lengvai prijungti papildomus komponentus, pavyzdžiui, šviesos diodus ar mygtukus. Ši plėtimo galimybė žymiai praplečia jūsų galimybes kurti sudėtingesnes sistemas su BBC micro:bit.

3. Kokias programavimo kalbas galima naudoti su šiuo priedu?

Valdymo plokštė yra suderinama su dviem populiariomis programavimo aplinkomis: MakeCode ir MicroPython. MakeCode siūlo grafinį, blokais pagrįstą programavimą, puikiai tinkantį pradedantiesiems. MicroPython suteikia galimybę naudoti tekstinį kodavimą, kuris tiks pažengusiems mokytojams ar mokiniams norintiems gilinti žinias.

4. Kaip maitinamas šis trijų kanalų priedas?

Įrenginys maitinamas iš trijų AA tipo baterijų, kurios įdedamos į specialų laikiklį plokštės apačioje. Šis autonomiškas maitinimo šaltinis užtikrina pakankamai energijos visiems trims servo varikliams ir pačiam micro:bit. Taip pat yra atskiras jungiklis, leidžiantis rankiniu būdu įjungti ar išjungti visą sistemą nepertraukiant programos.

5. Kokie servo varikliai tinka šiam valdikliui?

Priedas skirtas valdyti standartinius 3 laidų servo variklius, kurie dažniausiai naudojami robotikoje ir mokomųjų projektų kūrime. Jis tinka daugumai modelių, veikiančių esant 3V–6V įtampai. Valdymo signalas perduodamas per PWM (Pulse Width Modulation) kanalus, kurie yra standartinis būdas valdyti šiuos variklius.
