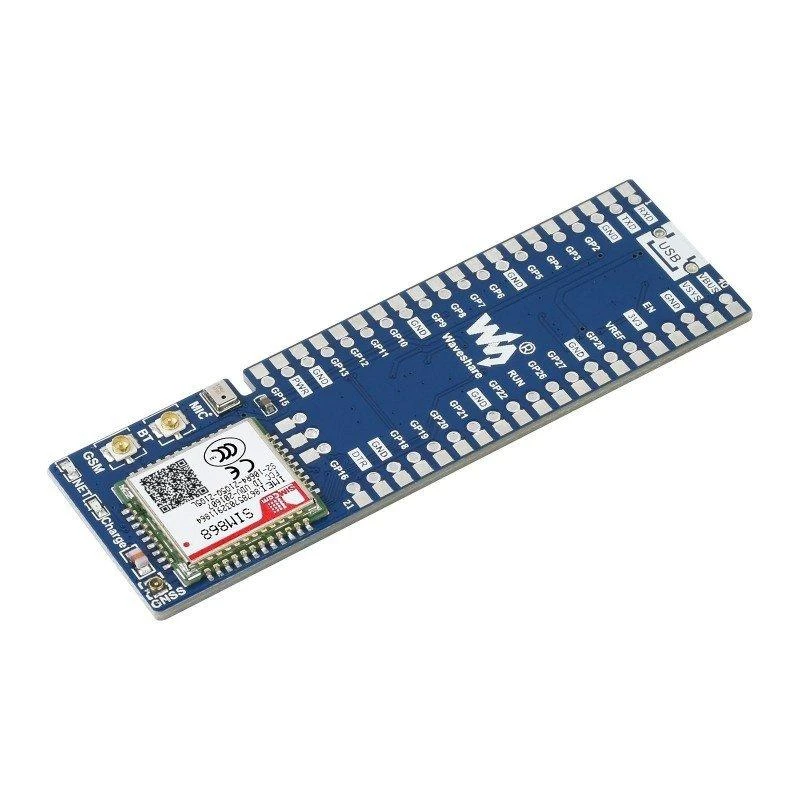

SIM868 GSM/GPRS/GNSS + Bluetooth yra Raspberry Pi Pico ryšio modulis. Jis palaiko daugybę 2G dažnių juostų ir ryšio protokolų, tokių kaip TCP / UDP / HTTP / SSL / FTP / POP3 / SMTP / MQTT ir daugelis kitų. SIM868 GSM/GPRS/GNSS + Bluetooth modulis taip pat gali būti valdomas AT komandomis. Tai leidžia, be kita ko, skambinti, siųsti SMS, 2G ryšį, pasaulinę padėties nustatymą, taip pat Bluetooth perdavimą.

Pagrindinės savybės:

Įrengta jungtis, kuri suderinama su Raspberry Pi versija Pico
UART sąsają galima valdyti AT komandomis
Palaiko platų ryšio protokolų ir debesų platformų spektrą
Palaiko SMS, telefono skambučius, GPRS, DTMF, HTTP, FTP, MMS, el
Palaiko Bluetooth 3.0 ryšį duomenų perdavimui
Integruotas RTC realaus laiko laikrodis
Įrengta Li-Pol 3,7 V akumuliatoriaus jungtis
Telefono skambučiams galima naudoti įmontuotą mikrofoną su garsiakalbio jungtimi
2x šviesos diodai, skirti stebėti modulio veikimo būseną

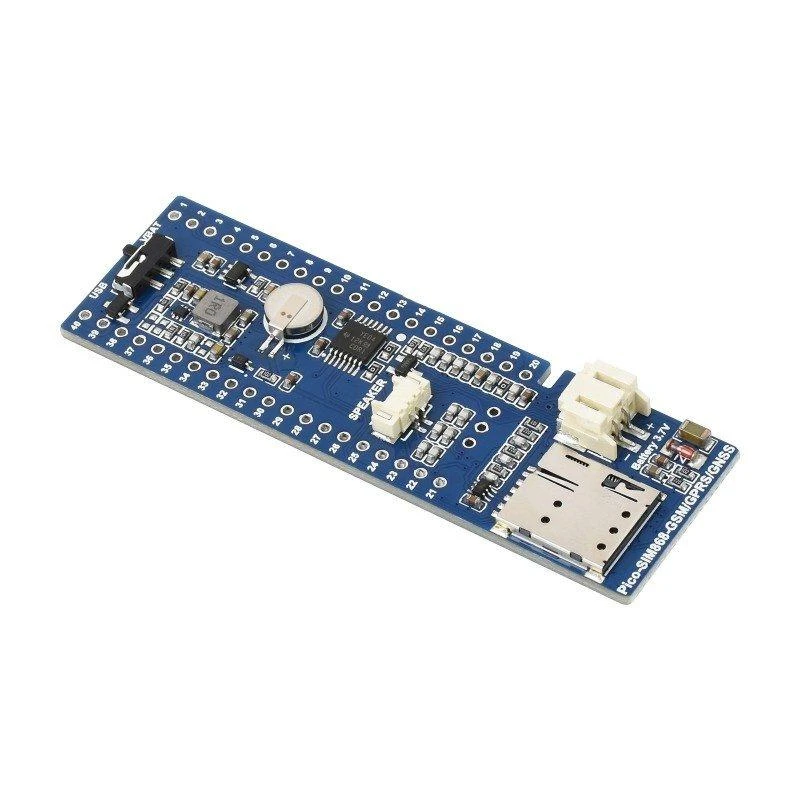

Integruotas nanoSIM kortelės lizdas, palaiko 2G / 4G SIM kortelę
Apima kūrimo išteklius ir vadovą (Raspberry Pi Pico C / C++ ir MicroPython pavyzdžiai)

Specifikacijos:

Suderinamas su Raspberry Pi Pico
Lustas: SIM868
2G dažnių juosta: GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 MHz
GNSS dažnių juosta: GPS, GLONASS, BeiDou
Duomenų perdavimo sparta:

priėmimas: 85,6 kbps
perdavimas: 85,6 kbps

Sąsaja: UART
Ryšio protokolas: TCP / UDP / HTTP / SSL / FTP / POP3 / SMTP / MQTT
Modulio maitinimo šaltinis:

išorinis maitinimo šaltinis: Li-Pol baterija (3,7 V–4,2 V)
Raspberry Pi Pico USB prievadas (3,3 V)

Srovės suvartojimas:

tuščiosios eigos režimas: 12 mA
miego režimas: 0,65 mA
atsarginis režimas: 8 μA

Garso įvestis/išvestis: įmontuotas mikrofonas ir garsiakalbio jungtis
Rodikliai:

NET: tinklo indikatorius
įkrovimas: įkrovimo indikatorius

SIM kortelė: 2G SIM kortelė (1,8 V / 3 V)
Antenos jungtis: LTE, GNSS, BT
Modulio matmenys: 76,15 x 24 mm

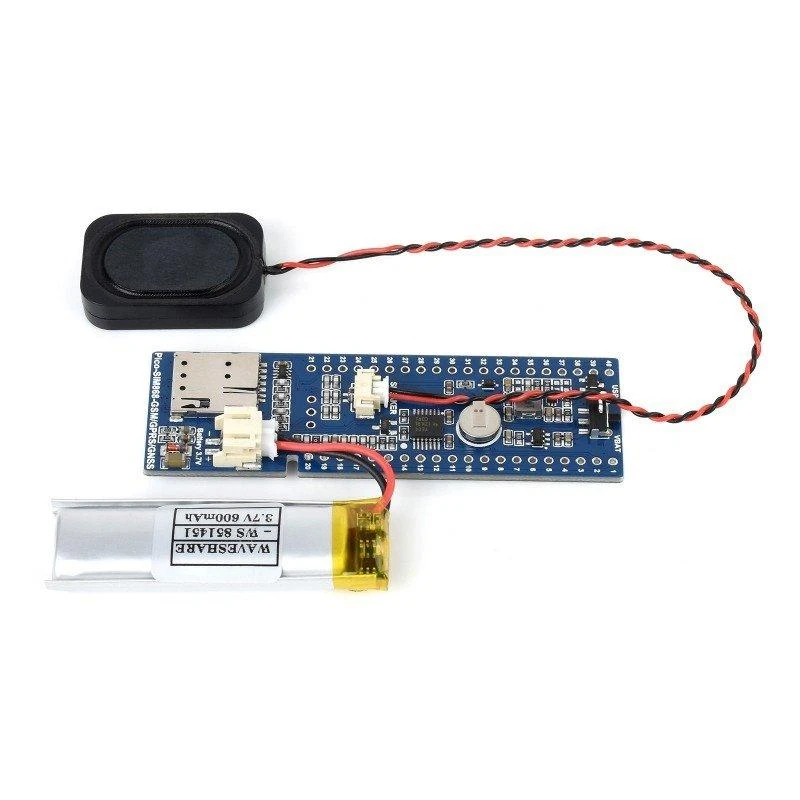

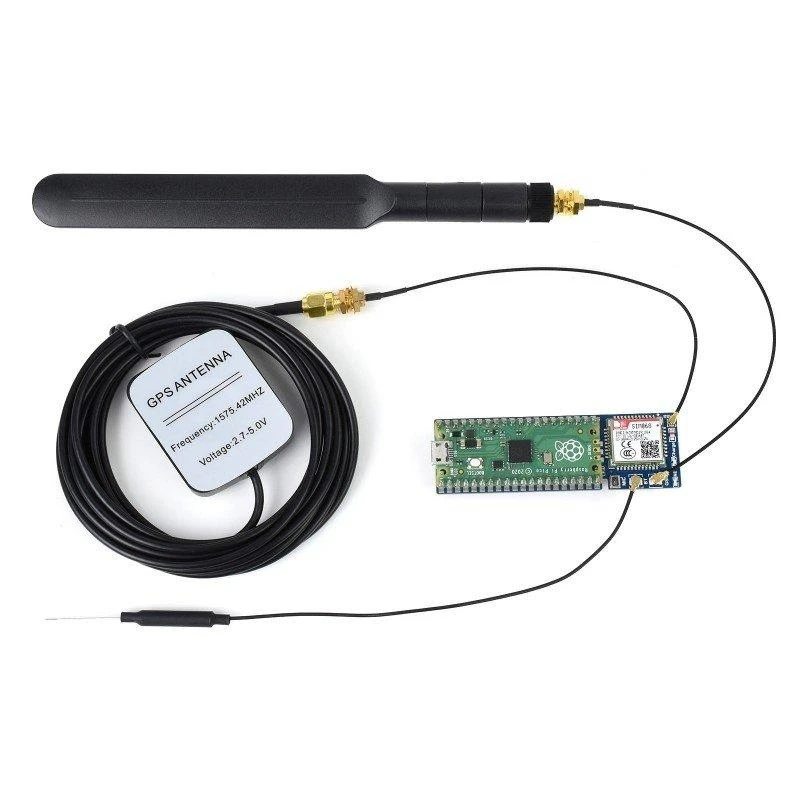

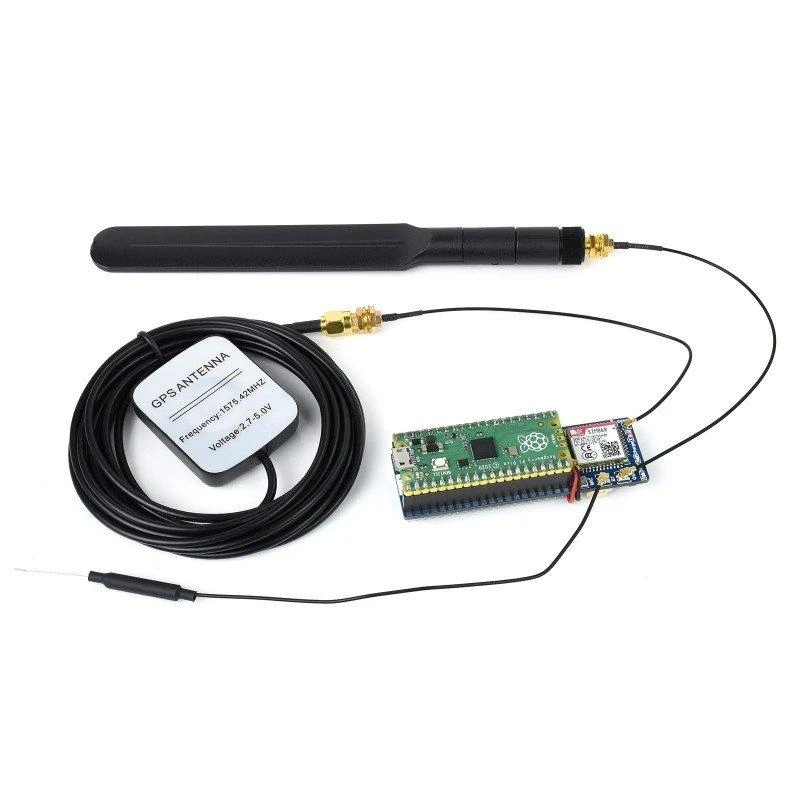

Komplekte:

SIM868 GSM/GPRS/GNSS + Bluetooth ryšio modulis Raspberry Pi Pico - 1 vnt
LTE antena - 1 vnt
GPS antena - 1 vnt
Bluetooth antena - 1 vnt
Lizdo juosta 20 kontaktų rastras 2,54 mm - 2 vnt
Kaiščio gnybtų blokas 40 kontaktų 2,54 mm rastras - 1 vnt
Li-Pol 3,7 V baterija - 1 vnt
Garsiakalbis - 1 vnt

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-20092
Modelio pavadinimas

WSR-20092

Gamintojas Waveshare
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ar šis modulis palaiko padėties nustatymą GPS?

Taip, SIM868 modulis turi integruotą GNSS imtuvą, kuris palaiko GPS, GLONASS ir BeiDou palydovų sistemas. Tai leidžia tiksliai nustatyti įrenginio geografinę padėtį realiu laiku. Toks funkcijų rinkinys yra puikus pasirinkimas projektams, reikalaujantiems pasaulinės navigacijos.

2. Kaip valdyti šį ryšio modulį?

Modulį valdyti galima naudojant standartines AT komandas per UART sąsają. Šis valdymo būdas yra universalus ir leidžia siųsti SMS, skambinti ar nustatyti duomenų ryšį. Valdymo procesas yra paprastas ir gerai dokumentuotas, todėl tinka net pradedantiesiems kūrėjams.

3. Kokius protokolus palaiko šis GSM modulis?

Įrenginys palaiko platų tinklo protokolų spektrą, įskaitant TCP, UDP, HTTP, SSL ir MQTT. Tai suteikia galimybę lengvai integruoti modulį į įvairias debesų platformas ir interneto paslaugas. Toks funkcionalumas atveria daugybę galimybių nuotoliniam duomenų siuntimui.

4. Ar galima prijungti išorinį akumuliatorių?

Modulis turi specialų lizdą, skirtą tiesioginiam 3,7 V ličio-polimerinio akumuliatoriaus prijungimui. Tai leidžia sukurti visiškai autonominius, nepriklausomus nuo pagrindinio maitinimo šaltinio, įrenginius. Integruotas įkrovimo indikatorius palengvina baterijos būklės stebėjimą.

5. Kokios yra šio įrenginio suvartojimo charakteristikos?

Srovės suvartojimas yra labai mažas: tuščiosios eigos režime - 12 mA, o giliojo miego režime - tik 0,65 mA. Tokas efektyvumas užtikrina ilgą veikimą nuo vienos baterijos įkrovos. Mažas energijos poreikis yra svarbus mobiliesiems ir nuotoliniams sprendimams.
