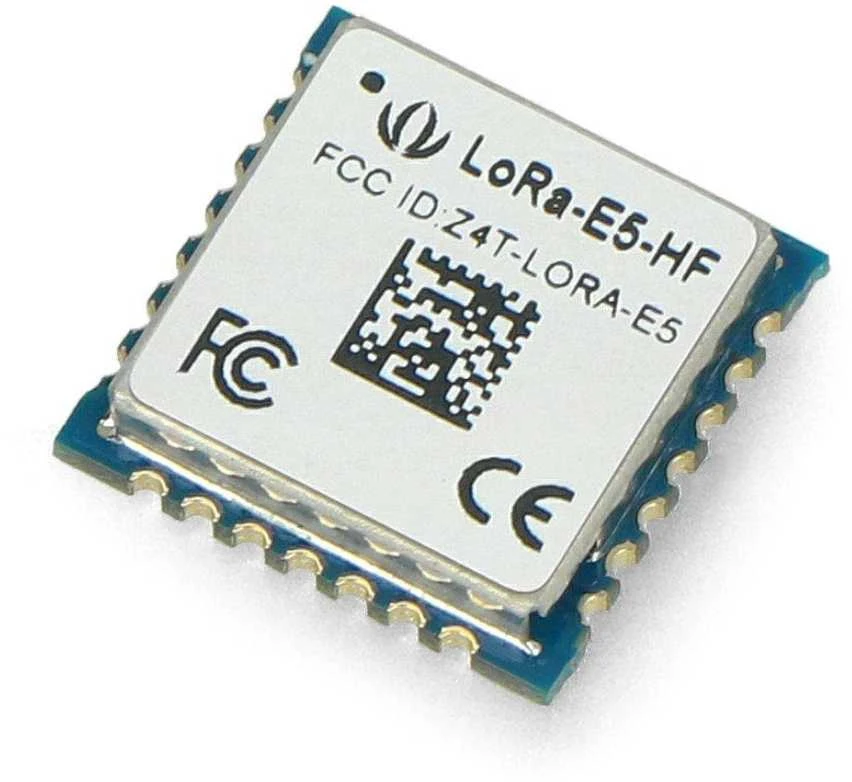

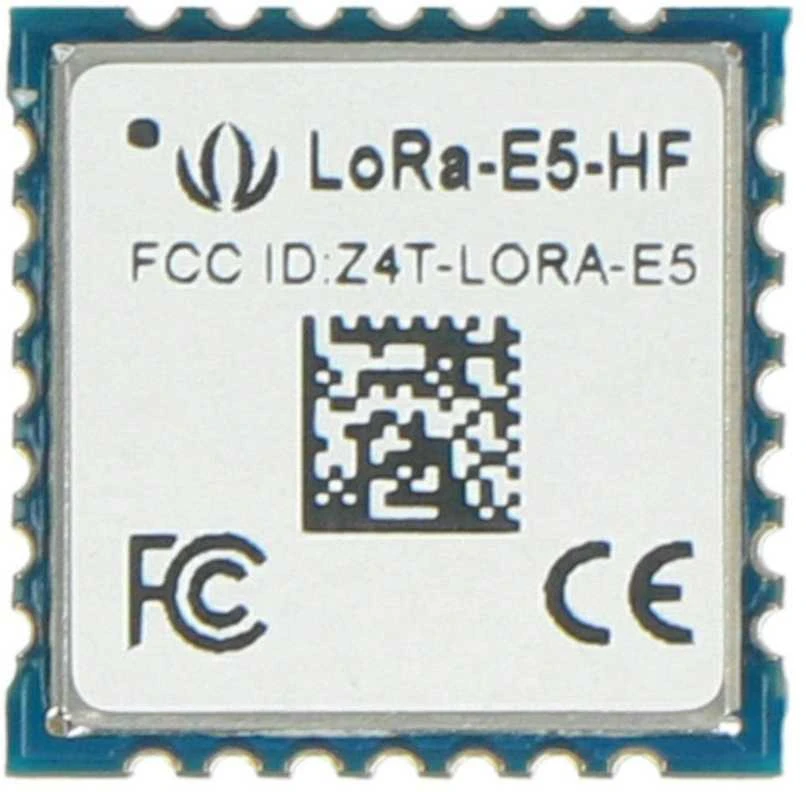

LoRa-E5 yra kompaktiškas LoRaWAN standarto ryšio modulis, kurį gamina Seeedstudio. Tai leidžia tolimojo ryšio komunikaciją naudojant LoRaWAN standartą 868 MHz ir 915 MHz diapazone, todėl jis tinkamas naudoti tiek Europos Sąjungoje, tiek Šiaurės Amerikoje. Įrengtas lustu STM32WLE5JC, jis leidžia perduoti duomenis iki 10 km. Lustas yra pagrįstas ARM Cortex-M4 ir Semtech SX126X LoRa šerdimi, palaikančia LoRaWAN protokolą, taip pat GFSK, BPSK, GMSK ir LoRa moduliacijas.

Pagrindinės savybės:

Labai mažas energijos suvartojimas
Kompaktiški matmenys 12 x 12 x 2,5 mm
Didelis našumas: TXOP = 22 dBm esant 868/915 MHz ir jautrumas -136,5 dBm SF12 su 125 KHz BW
Galimybė naudoti dideliais atstumais iki 10 km
Belaidis ryšys: įmontuotas LoRaWAN protokolas, AT komandų valdymas, visuotinio LoRaWAN dažnio plano palaikymas

Specifikacijos:

Tipas: radijo modulis
Procesorius: 32 bitų ARM Cortex-M4 procesorius, veikiantis iki 48 MHz

Flash atmintis: 256 KB
SRAM atmintis: 64 KB

Protokolas: LoRaWAN
Įterptoji mikroschema: STM32WLE5JC

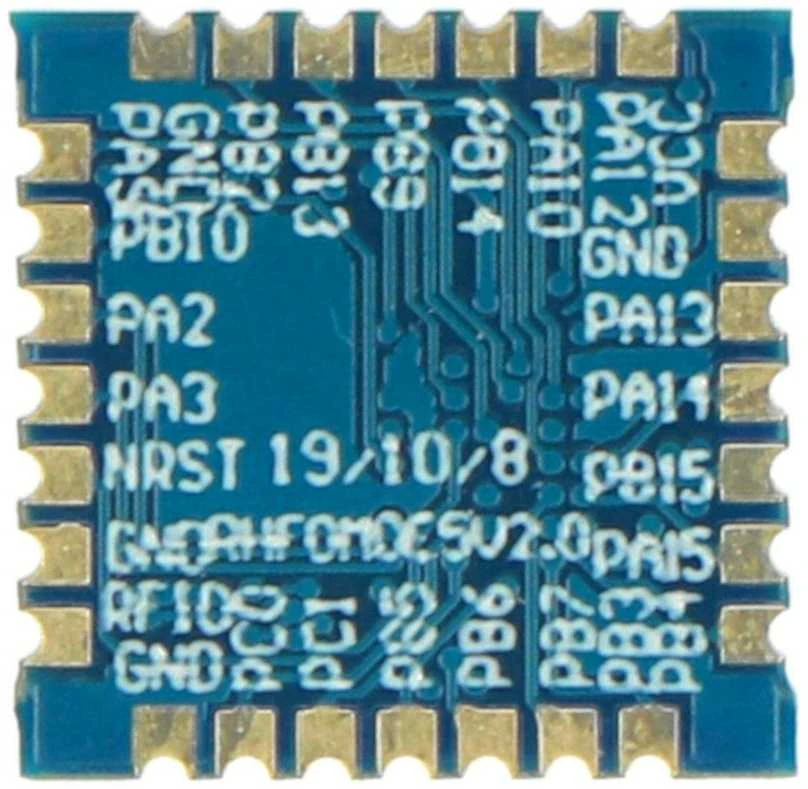

Sąsaja:

3x UART
1x I2C
1x ADC (12 bitų)
1x SPI
6x GPIO

Jautrumas: nuo -116,5 dBm iki -136 dBm
Moduliacija: LoRa, (G) FSK, (G) MSK, BPSK
Maitinimas: nuo 1,8 V iki 3,6 V
Matmenys: 12 x 12 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-19264
Modelio pavadinimas

AN-19264

Gamintojas Seeed Studio
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokiems regionams tinka Seeed Studio LoRa-E5 modulis?

Šis LoRaWAN modulis veikia 868 MHz ir 915 MHz dažnių juostose. Todėl jis yra tinkamas naudoti visoje Europos Sąjungoje ir Šiaurės Amerikoje. Toks universali dažnio palaikymas leidžia lengvai kurti IoT sprendimus įvairiems rinkos segmentams, nesuderinamumo problemų.

2. Kokį maksimalų signalo atstumą gali pasiekti?

Modulis gali užtikrinti duomenų perdavimą iki 10 kilometrų atstumu atviroje vietovėje. Toks tolimojo ryšio gebėjimas yra idealus tolimiems sensorių tinklams ar stebėjimo įrenginiams. Tai pasiekiama dėl aukštos siųstuvo galios ir pažangios moduliacijos technologijos.

3. Kokios yra pagrindinės modulio fizinės charakteristikos?

Įrenginio korpuso matmenys yra tik 12 x 12 milimetrų, o storis 2,5 mm. Toks kompaktiškas dydis leidžia jį integruoti į labai mažus ir nepatogios formos įrenginius. Mažas svoris ir tūris yra svarbūs mobiliems bei nešiojamiems sprendimams.

4. Kokia yra įrenginio energijos vartojimo ypatybė?

Modulis pasižyma itin mažu energijos suvartojimu, veikdamas nuo 1,8 iki 3,6 voltų įtampos. Tai leidžia jį maitinti ilgalaikėmis baterijomis arba saulės energija. Efektyvus valdymas pailgina viso įrenginio veikimo laiką be papildomo įkrovimo.

5. Kokias sąsajas palaiko šis ryšio lustas?

Gamintojas integravo įvairias standartines sąsajas: tris UART, vieną I2C ir vieną SPI. Be to, yra šeši bendros paskirties įėjimai/išėjimai (GPIO) ir analoginis-skaitmeninis keitiklis. Toks komplektas užtikrina paprastą sujungimą su dauguma periferinių įrenginių ir jutiklių.
