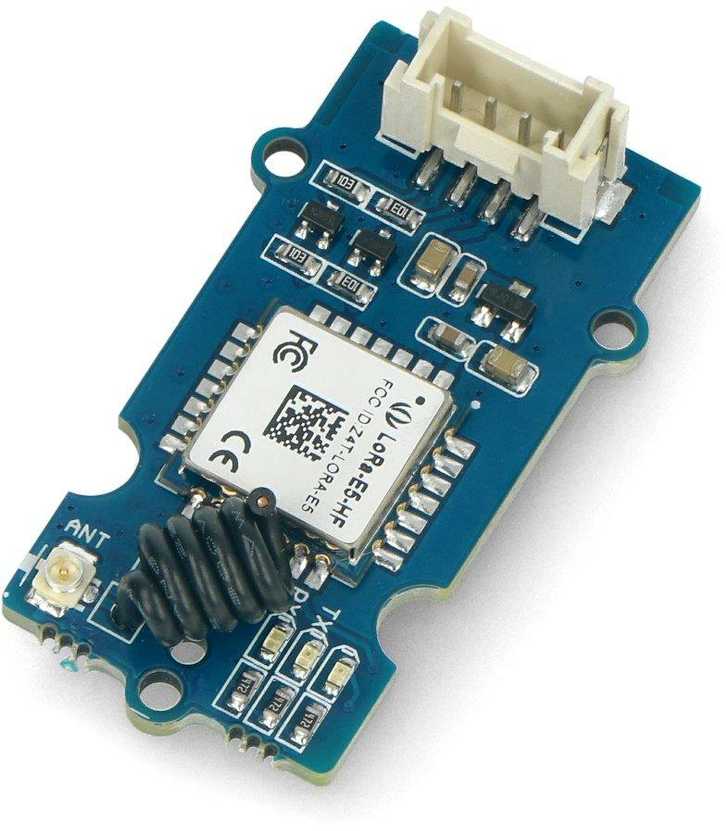

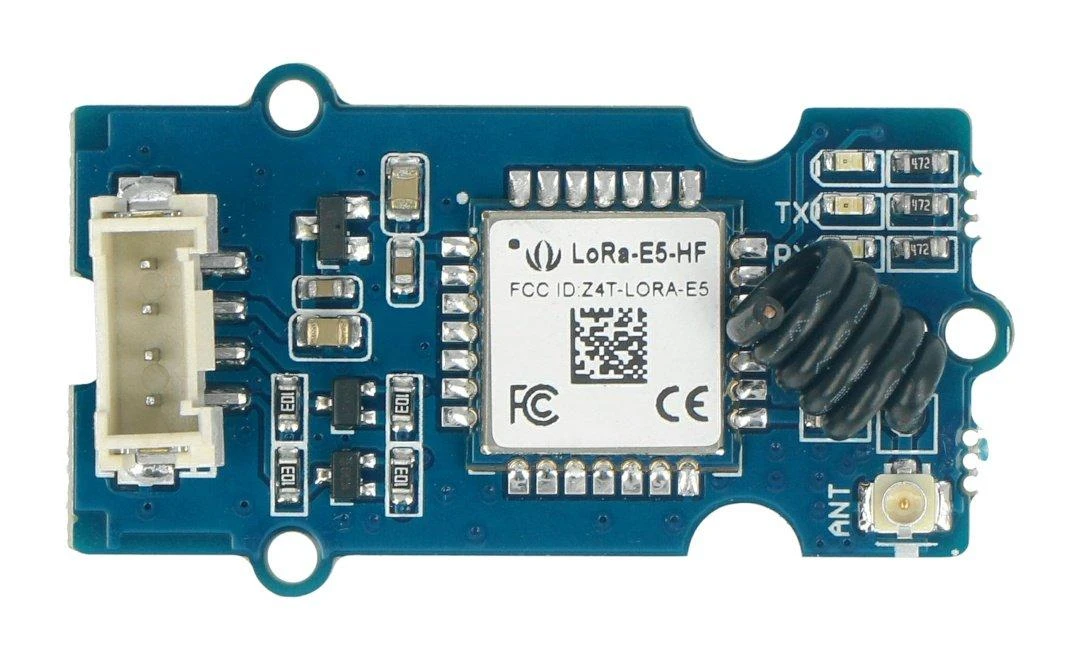

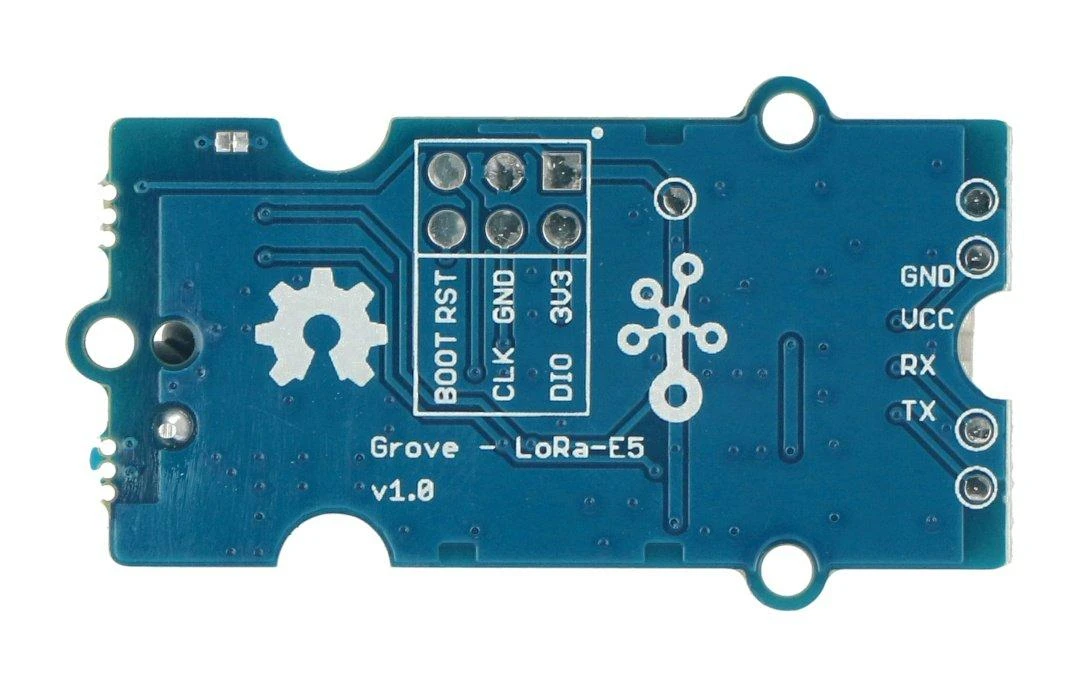

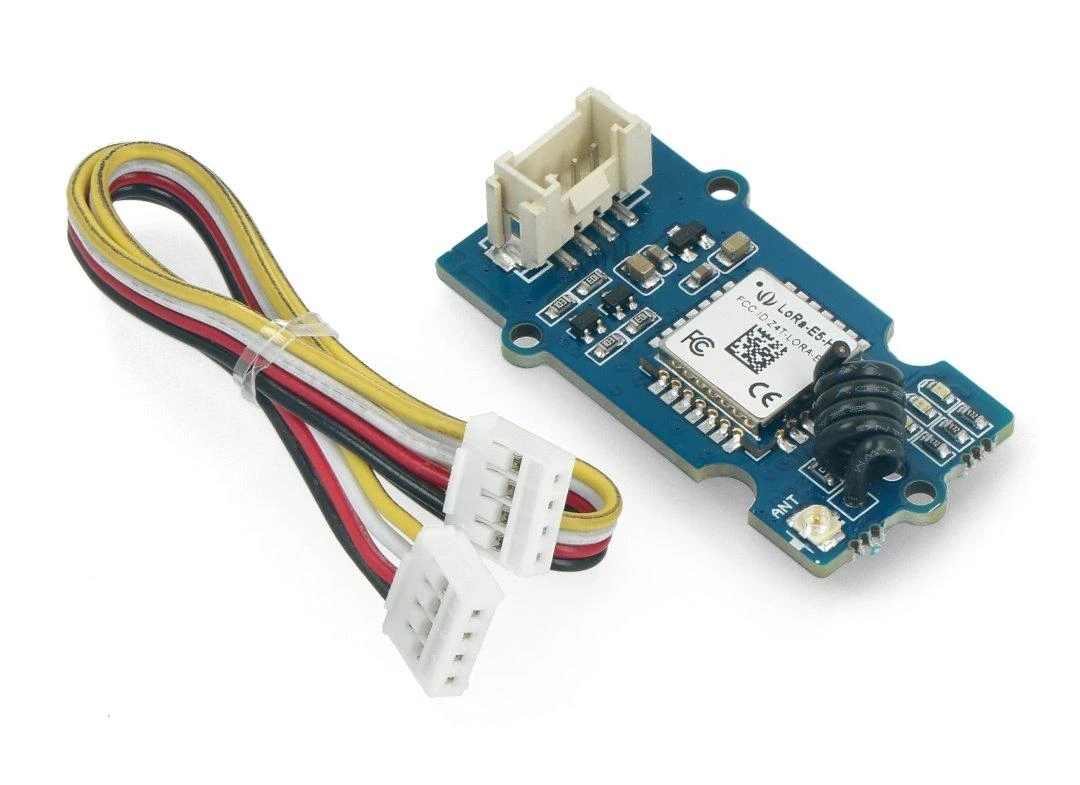

LoRa-E5 radijo modulis su Grove jungtimi, pagamintas Seeedstudio. Jame yra STM32WLE5JC lustas su mažos galios 32 bitų ARM Cortex M4 procesoriumi, kurio taktinis dažnis yra 48 MHz. Jis palaiko LoRaWAN protokolą dažnių juostoje EU868 / US915. Perdavimo nuotolis atviroje erdvėje yra iki 10 km. Modulį galima valdyti naudojant AT komandas UART ryšio dėka.

LoRa-E5 lusto specifikacijos:

Procesorius: 32 bitų ARM Cortex M4, kurio laikrodžio dažnis yra 48 MHz
Sąsajos: 3x UART, 1x I2C, 1x ADC 12-bit, 1x SPI, 6x GPIO
Grandinės jautrumas: -116,5 dBm (SF5), -121,5 dBm (SF7), -136 dBm (SF12)
Moduliacija: LoRa, (G) FSK, (G) MSK, BPSK
Sertifikatas: FCC, CE
Maitinimo įtampa: nuo 1,8 V iki 3,6 V

LoRa-E5 STM32WLE5JC specifikacijos:

Tipas: radijo modulis
Maitinimo įtampa: nuo 3,3 V iki 5 V
Jungtis: standartinis Grove
Išėjimo galia: iki 20 dBm esant 3,3 V įtampai
Veikimo dažnis: 868 MHz / 915 MHz
Ryšio protokolas: LoRaWAN
Antenos jungtis: IPEX MHF
Antenos tipas: išorinis
Jautrumas nuo -116,5 dBm iki 136 dBm
Moduliacijos tipas: LoRa, (G) FSK, (G) MSK ir BPSK
Darbinė temperatūra: nuo -40 °C iki 85 °C
Modulio matmenys: 20 x 40 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-19265
Modelio pavadinimas

AN-19265

* Anksčiau taikyta Varle.lt kaina

Gamintojas Seeed Studio
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokį ryšio atstumą pasiekia Seeed Studio Grove LoRa-E5?

Šis LoRa radijo modulis atviroje vietovėje užtikrina iki 10 kilometrų perdavimo nuotolį. Toks tolimas ryšys pasiekiamas dėl aukšto jautrumo, kuris siekia net -136 dBm naudojant SF12 plėtimą. Tai leidžia kurti ilgo nuotolio jutiklių tinklus be papildomos infrastruktūros.

2. Kaip valdyti modulį su mikrovaldikliu?

Valdymas atliekamas per UART sąsają naudojant paprastas AT komandas. Šis būdas palengvina integravimą su įvairiais valdikliais, pavyzdžiui, Arduino ar Raspberry Pi. Nereikia sudėtingo programavimo, kad modulis pradėtų siųsti duomenis per LoRaWAN tinklą.

3. Ar šis įrenginys tinka mažos energijos projektams?

Taip, jis puikiai tinka mažos galios sprendimams, nes veikia nuo 1.8V iki 3.6V įtampos. Įmontuotas STM32WLE5JC lustas su ARM Cortex M4 branduoliu yra sukurtas sumažinti energijos suvartojimą. Tai leidžia naudoti modulį nepriklausomuose, nuo baterijų maitinamuose įrenginiuose.

4. Kokius dažnius palaiko šis radijo siųstuvas?

Modulis palaiko EU868 (Europai) ir US915 (Šiaurės Amerikai) dažnių juostas. Šis dvikryptis ryšio prietaisas veikia 868 MHz arba 915 MHz dažniu, priklausomai nuo regiono. Jis atitinka vietinius reglamentus ir turi CE bei FCC sertifikatus.

5. Ar reikia specialios antenos jungčiai?

Modulyje yra IPEX MHF tipo jungtis, skirta prijungti išorinę anteną. Standartinė antena nėra įskaičiuota, todėl ją reikės įsigyti atskirai. Išorinė antena pagerina signalo kokybę ir yra būtina norint pasiekti maksimalų siuntimo nuotolį.
