Seeed Studio Grove, jutiklis EMG...

Name: Seeed Studio Grove, jutiklis EMG raumenų aktyvumui matuoti
Brand: Seeed Studio
SKU: 15919960
Price: 34.66 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

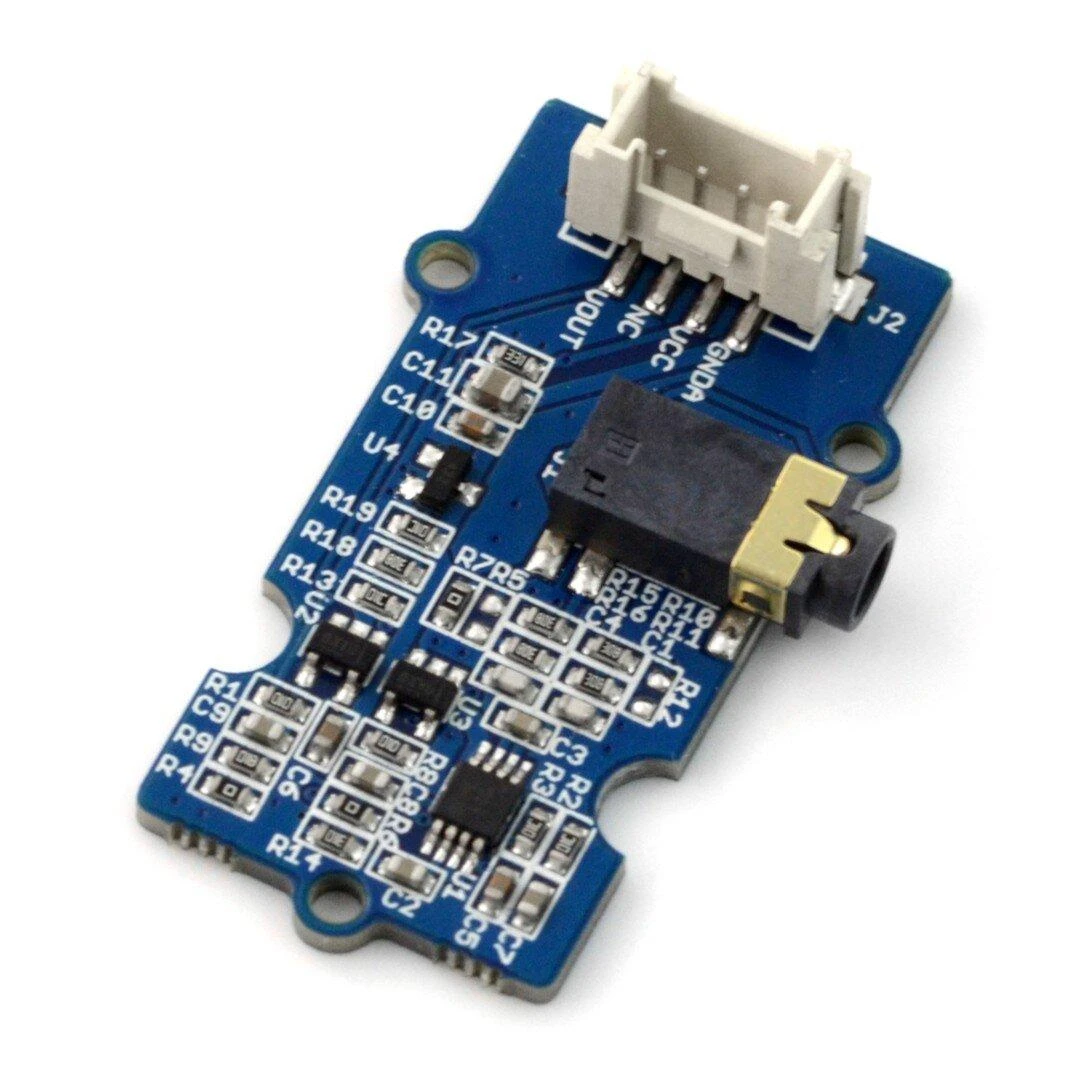

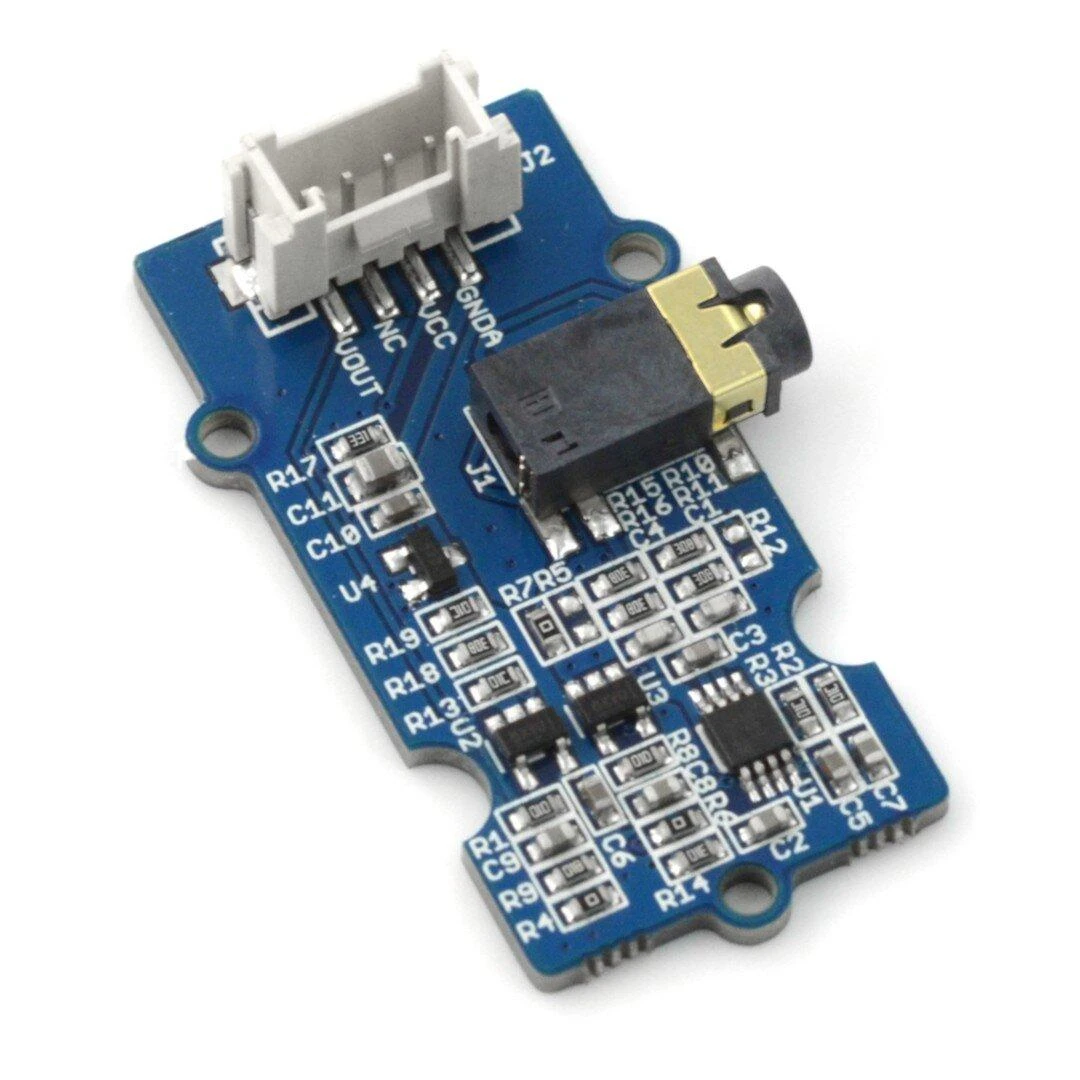

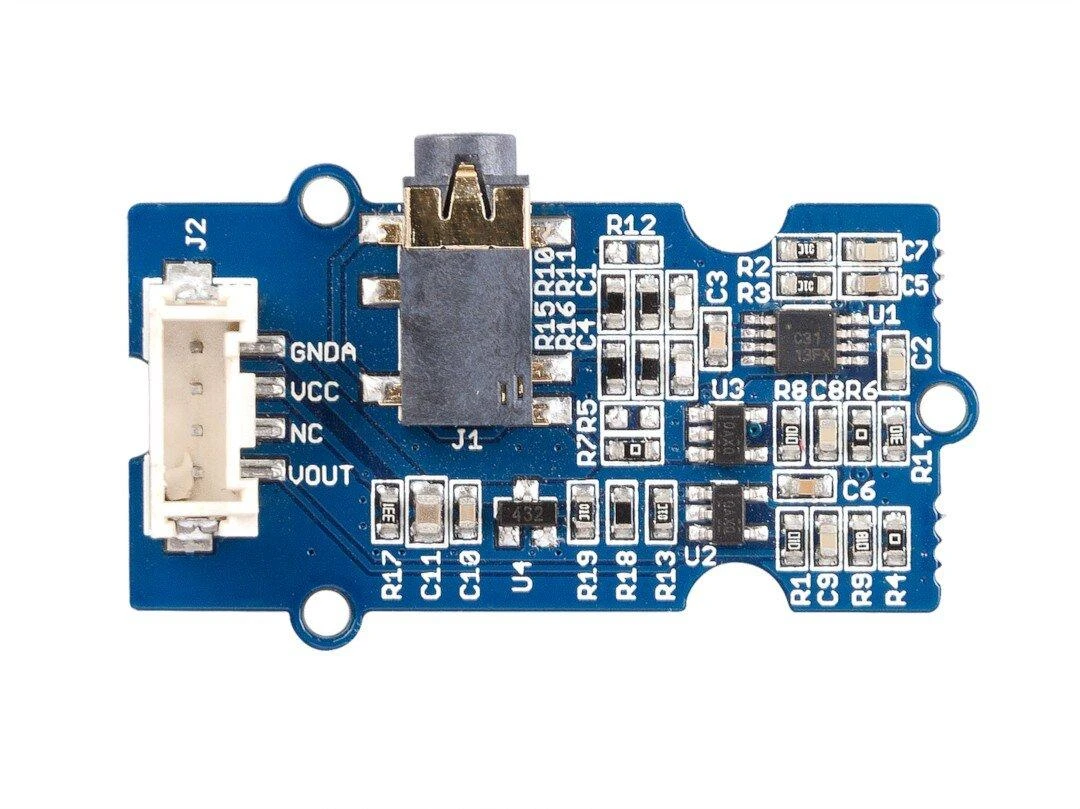

Elektromiografijos jutiklis (EMG) matuoja raumenų veiklą ir proporcingai pakeičia šią vertę į įtampą, svyruojančią nuo 1,5 V ramybės būsenoje iki maksimaliai 3,3 V. Tai leidžia valdyti prietaisus nenaudojant mygtukų ir jungiklių. Modulis tiekiamas su 3,3 V arba 5 V įtampa. Komplekte yra laidas, pritaikytas Seeedstudio Base Shield v2.0.

Specifikacijos:

Maitinimo įtampa: 3,3 V arba 5 V
Išėjimo įtampa:

budėjimo režimu: 1,5 V
didžiausia išėjimo įtampa: 3,3 V

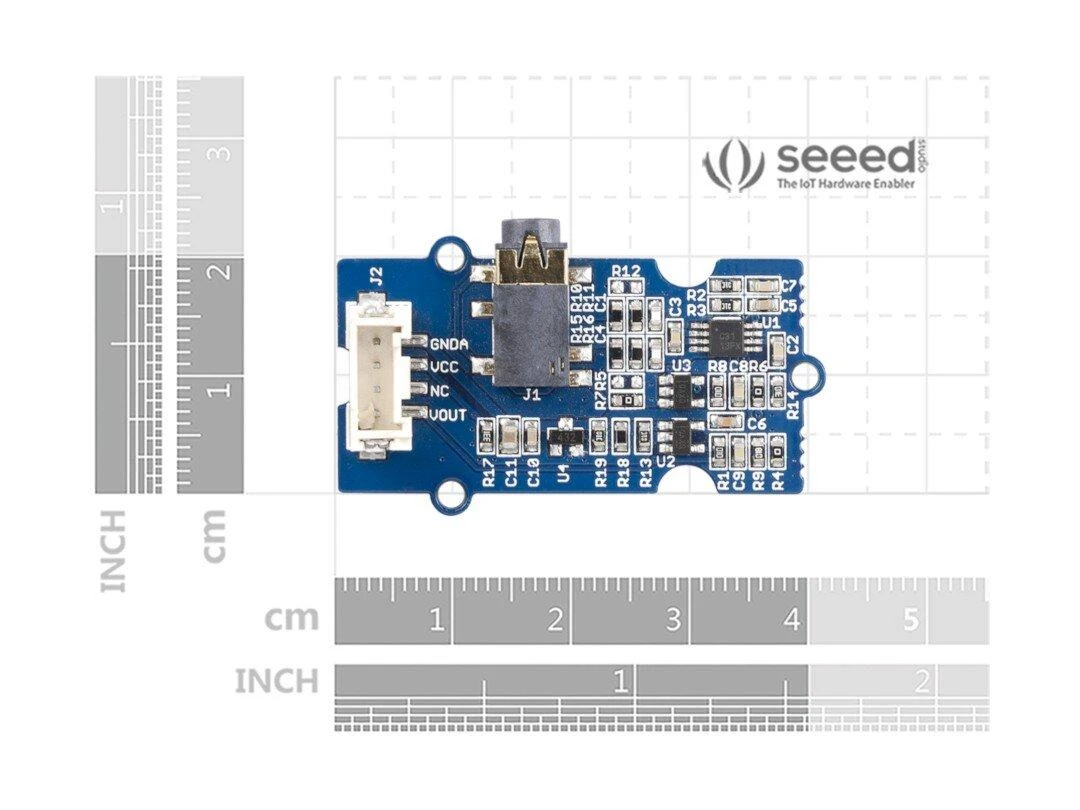

Matmenys: 140 x 100 x 30 mm
Svoris: 45 g

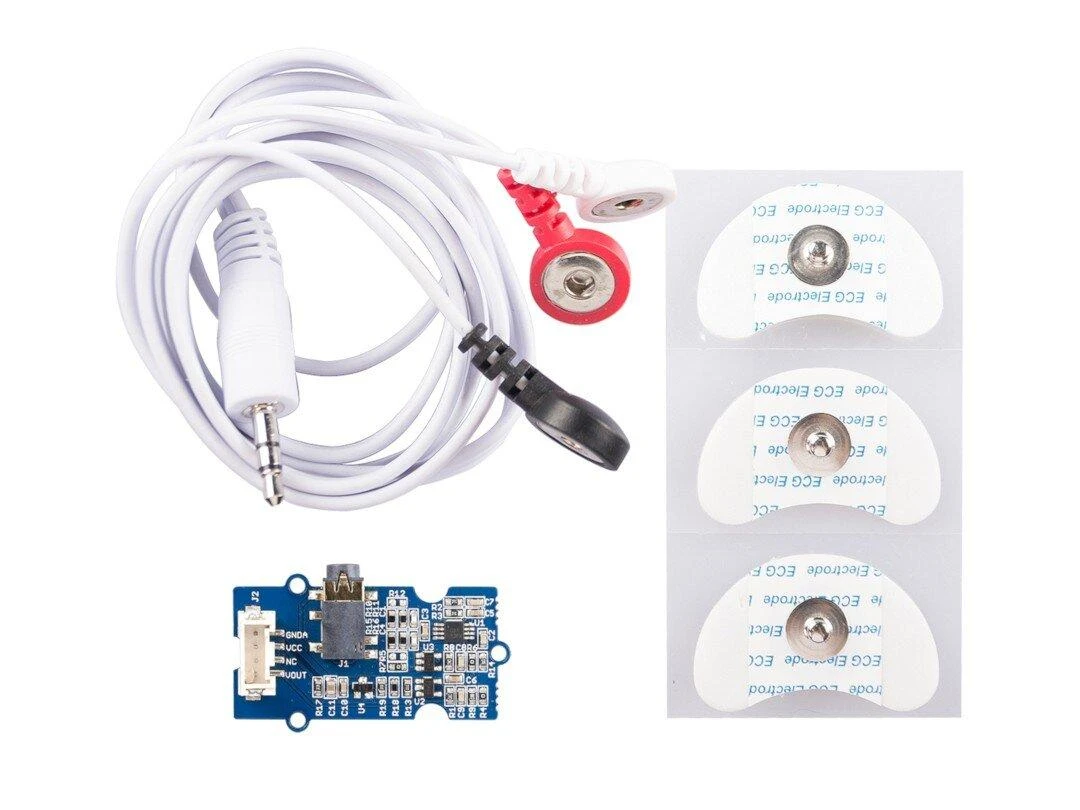

Komplekte:

jutiklis EMG
Grove jungiamasis laidas
Laidas elektrodams prijungti
6 biomedicinos elektrodai

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-11308
Modelio pavadinimas

AN-11308

Gamintojas Seeed Studio
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ką gali matuoti Seeed Studio Grove EMG jutiklis?

Šis EMG jutiklis registruoja raumenų aktyvumą. Įrenginys verčia raumenų elektrinį signalą į analoginę įtampą, kuri kinta nuo 1,5 V iki 3,3 V. Tai leidžia stebėti raumens įtampą ir naudoti duomenis robotikos arba bioatsako valdymo projektams, pakeičiant tradicinius valdiklius.

2. Kaip prijungti šį raumenų veiklos detektorių?

Modulį lengva prijungti naudojant standartinį Grove tipo jungtį. Jis veikia su 3,3 V arba 5 V maitinimo šaltiniu ir yra suderinamas su daugeliu pagrindinių plokščių. Komplekte taip pat yra specialus laidas biomedicininiams elektrodams, palengvinantis ryšį su žmogaus kūnu.

3. Kokią įtampą generuoja prietaisas ramybės būsenoje?

Ramybės režime įrenginio išėjimo įtampa yra apie 1,5 V. Ši bazinė vertė proporcingai didėja iki maksimaliai 3,3 V, kai aptinkamas raumens susitraukimas. Toks tiesinis atsakas supaprastina matavimo duomenų apdorojimą mikrokontroleriuose be papildomos konversijos.

4. Ar šis EMG modulis tinka prototipavimui?

Taip, šis atviro kodo detektorius yra puikus pasirinkimas greitam prototipavimui. Įrenginys siunčia analoginį signalą, kurį galima nuskaityti tiesiogiai. Pateikti papildomi elektrodai ir laidai leidžia iš karto pradėti kurti sąveikos sistemas, valdomas žmogaus judesio.

5. Kokie komponentai yra įtraukti į komplektą?

Pakuotėje rasite patį jutiklį, Grove jungiamąjį laidą, laidą elektrodams ir šešis daugkartinio naudojimo elektrodus. Visi reikalingi priedai pateikiami kartu, todėl nereikia papildomai pirkti elementų, kad galėtumėte pradėti matavimus ir kurti savo projektus.
