Name: Seeed Studio Grove, 125kHz RFID skaitytuvas su antena
Brand: Seeed Studio
SKU: 18781441
Price: 22.62 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP EXPRESS paštomatuose nuo 2.⁴⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

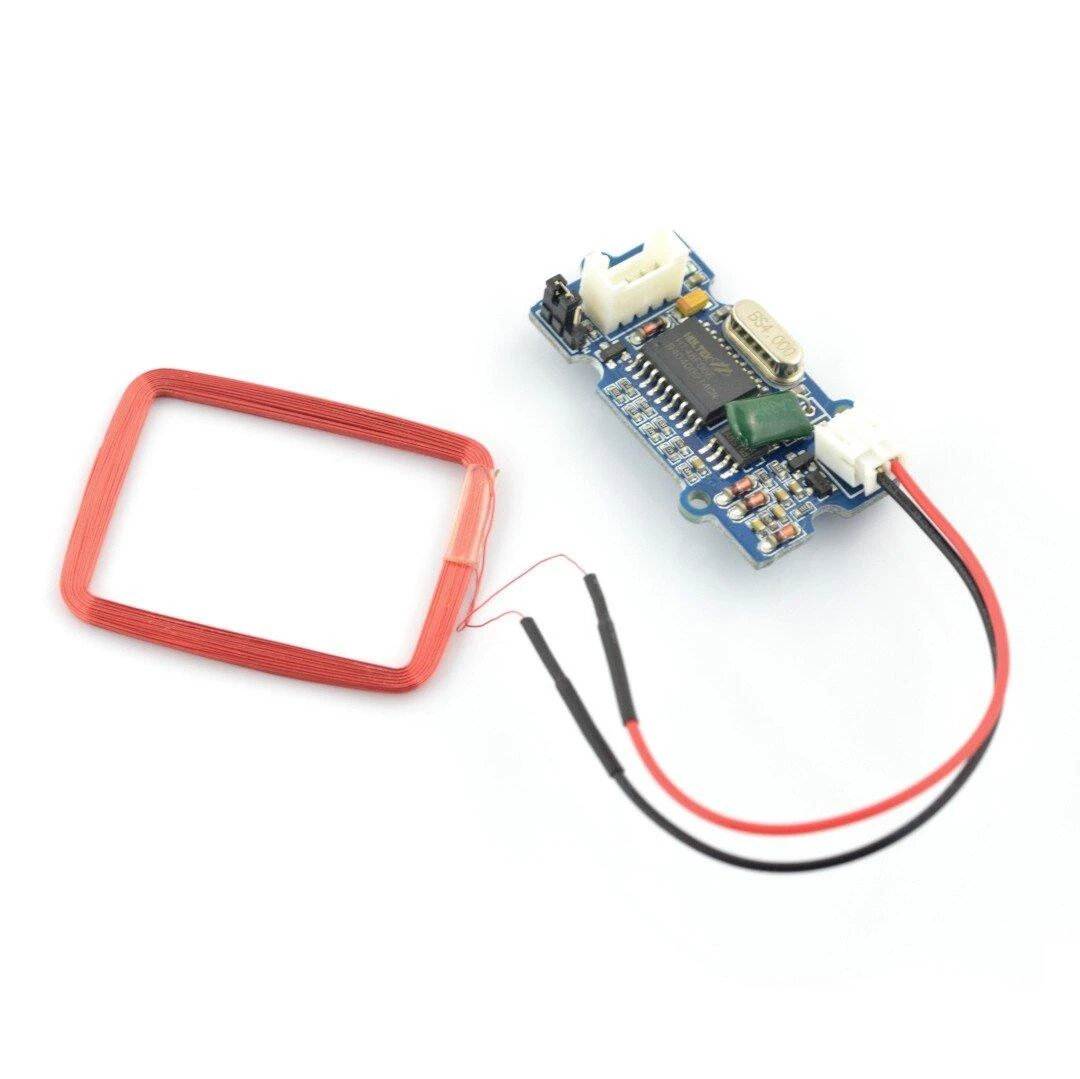

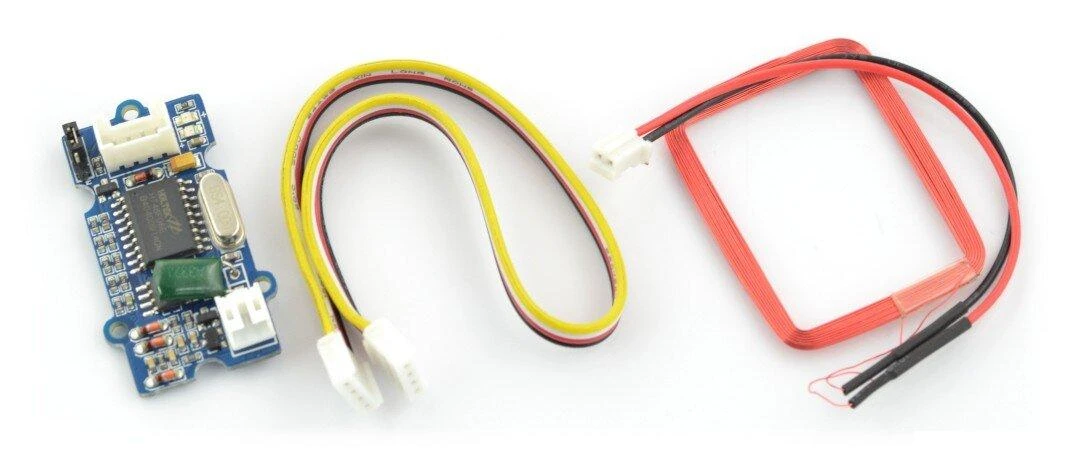

Lengvai naudojamas modulio RFID skaitytuvas su UART ir Wiegand sąsaja. Veikia su UEM4100 RFID moduliais. Komplekte yra antena, leidžianti sąveikauti iki 7 cm. Komplekte laidas, pritaikytas Seeedstudio Base Shield v2.0.

Specifikacijos:

Maitinimo įtampa: nuo 4,75 V iki 5,25 V
Darbinis dažnis: 125 kHz

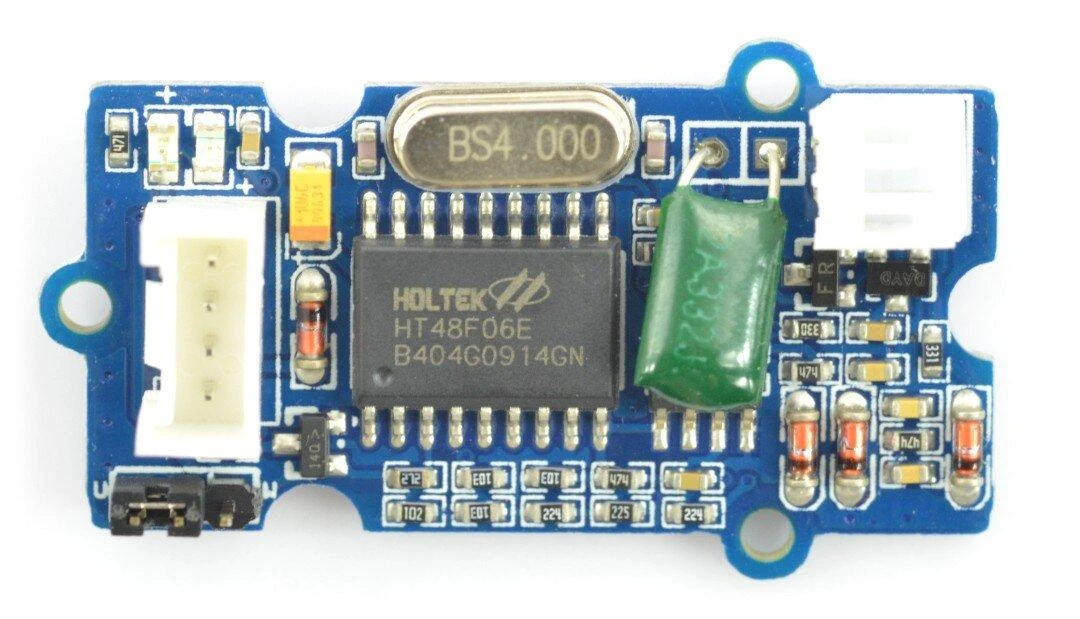

Pasirenkamas išvesties formatas: UART arba Wiegand (pasirinkimas per trumpiklį)

UART: 9600 bodų, 8 duomenų bitai, 1 stabdymo bitas, nėra tikrinimo bitų
Wiegand: 26 bitų Wiegand formatas, 1 paritinis bitas, 24 bitų duomenys ir 1 bitas nelyginio pariteto

Maksimalus skaitymo diapazonas: 7 cm

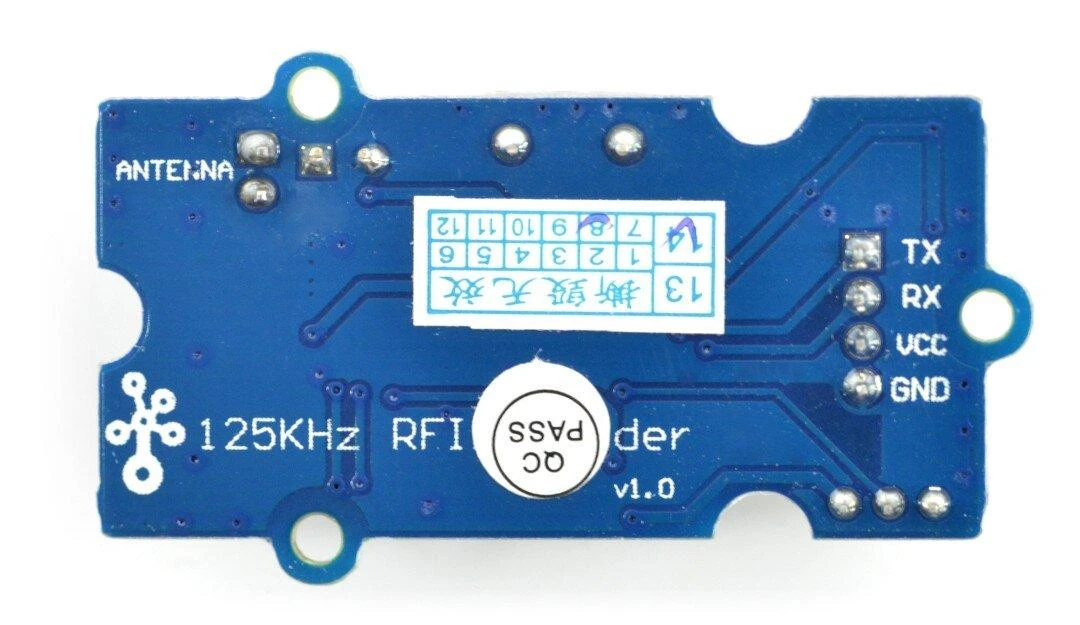

Įrengta 4 kontaktų Grove jungtis, 2 mm
Matmenys: 40 x 20 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-04417
Modelio pavadinimas

AN-04417

Gamintojas Seeed Studio
Tipas Skaitytuvai

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra Grove RFID skaitytuvo veikimo dažnis?

Šis skaitytuvas veikia 125 kHz dažniu. Šis darbinis dažnis yra optimalus suderinamumui su populiariais UEM4100 tipo žymėmis. Dažnio parametras lemia, kad prietaisas puikiai tinka įvairiems prieigos valdymo ar identifikavimo projektams, naudojant atitinkamo dažnio RFID korteles.

2. Kokius duomenų perdavimo būdus palaiko šis modulis?

Modulis siūlo du sąsajos tipus: UART ir Wiegand. Perjungimas tarp jų atliekamas naudojant modulyje esantį trumpiklį. UART sąsaja naudoja standartinius 9600 bodų parametrus, o Wiegand – 26 bitų formatą, leidžiantį tiesiogiai jungtis prie apsaugos sistemų skaitytuvų.

3. Kokio atstumo RFID korteles gali nuskaityti šis įrenginys?

Maksimalus nuskaitymo nuotolis yra iki 7 centimetrų. Tokį diapazoną užtikrina komplekte tiekiama antena. Skaitymo nuotolis priklauso nuo naudojamos žymės tipo ir gali būti mažesnis, jei tarp skaitytuvo ir kortelės yra kliūtis ar metaliniai paviršiai.

4. Ar šis skaitytuvas tinkamas naudoti su Arduino?

Taip, prietaisas yra puikiai suderinamas su Arduino platforma. Jis turi 4 kontaktų Grove jungtį, o komplekte yra laidas, pritaikytas Seeedstudio Base Shield v2.0. Šis adapteris leidžia lengvai prijungti modulį prie pagrindinės plokštės be papildomų laidų, supaprastinant montavimo procesą.

5. Kokią maitinimo įtampą reikia tiekti?

Reikalinga 5 voltų maitinimo įtampa, tiksliau – nuo 4,75 V iki 5,25 V. Šis maitinimo režimas yra standartinis daugeliui elektroninių komponentų. Kad įtampa būtų stabili, rekomenduojama naudoti kokybišką maitinimo šaltinį arba reguliuojamą maitinimo bloką, kad išvengtumėte netikslaus veikimo.
