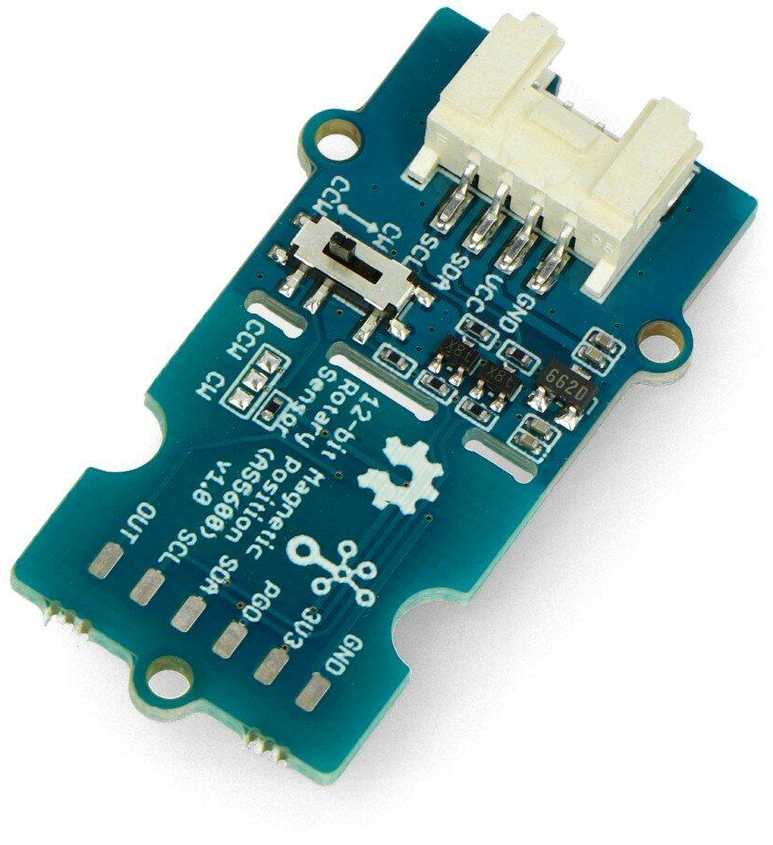

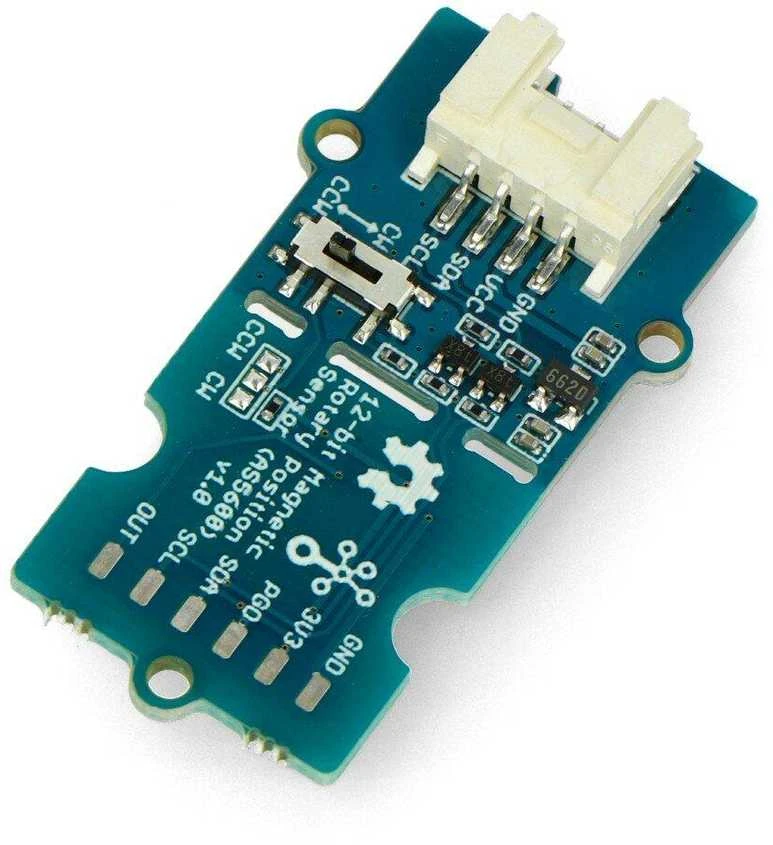

Seeed Studio Grove, 12 bitų magnetinis sukamasis padėties jutiklis / enkoderis (AS5600)

Varlė kodas 43397494
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

Seeed Studio Grove, 12 bitų magnetinis sukamasis padėties jutiklis / enkoderis (AS5600)

Varlė kodas 43397494
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

14.⁶⁰ €

Pasirinkite kiekį

Į krepšelį 14.⁶⁰ €

Turite klausimų apie prekę? Padėsime!

14.⁶⁰ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241liepos 17 d. 0 €
Kituose miestuoseliepos 20 d. 0 €

Atsiimkite paštomatuose nuo 0.⁹⁹ €

SmartPosti paštomate liepos 20 d. 0.⁹⁹ €
LP Express paštomate liepos 20 d. 1.⁹⁹ €
Omniva paštomate liepos 20 d. 2.⁴⁹ €
DPD paštomate liepos 20 d. 2.⁴⁹ €
Venipak paštomate liepos 20 d. 2.⁴⁹ €

Pristatymas į namus nuo 3.⁹⁹ €

Pristatymas LPexpress kurjeriu liepos 20 d. 3.⁹⁹ €
DPD kurjeriu liepos 20 d. 3.⁹⁹ €

*Užsakymo terminai yra preliminarūs

14.⁶⁰ €

Pasirinkite kiekį

Į krepšelį 14.⁶⁰ €

Turite klausimų apie prekę? Padėsime!

Gauk liepos 17 d. Visi pristatymo būdai

Aprašymas

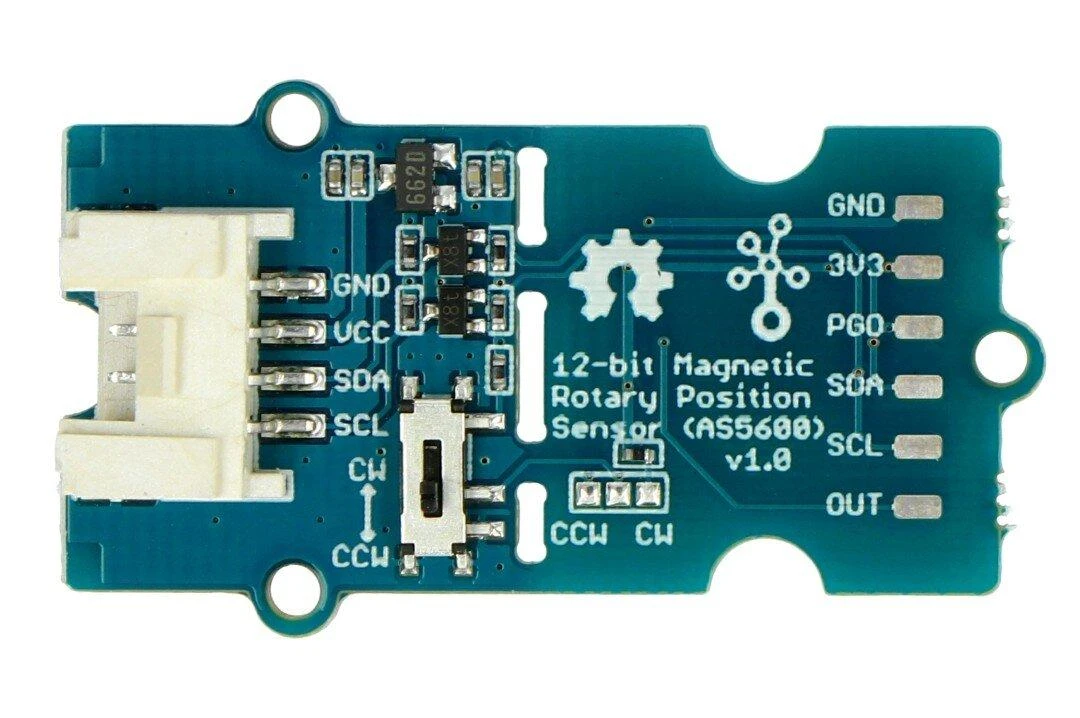

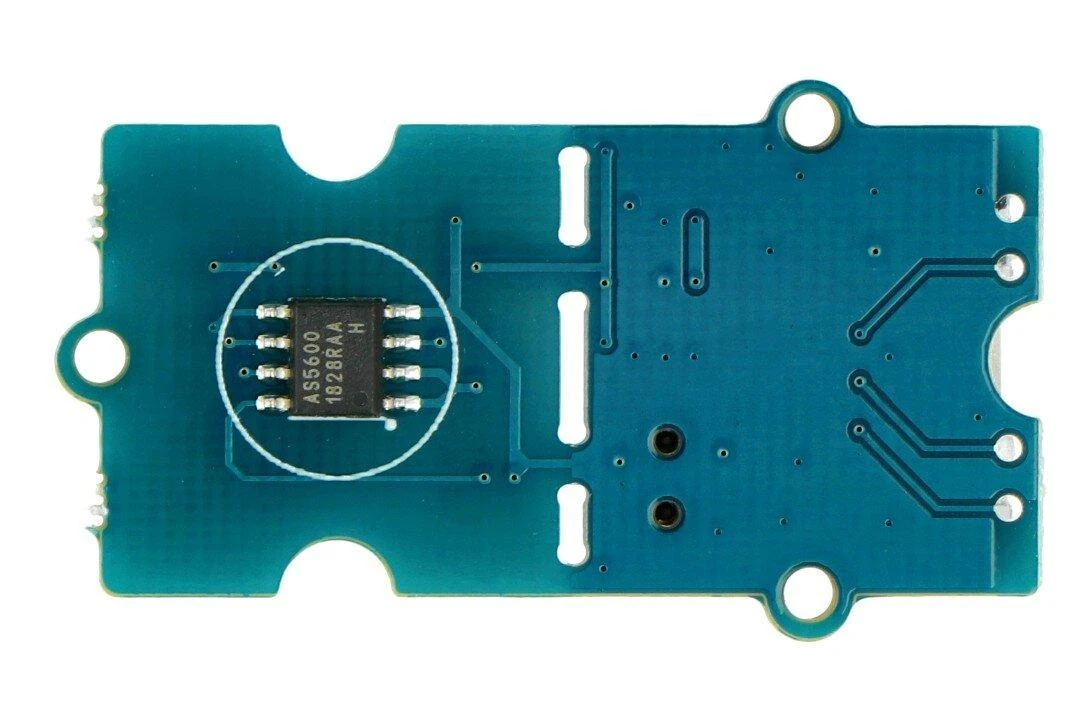

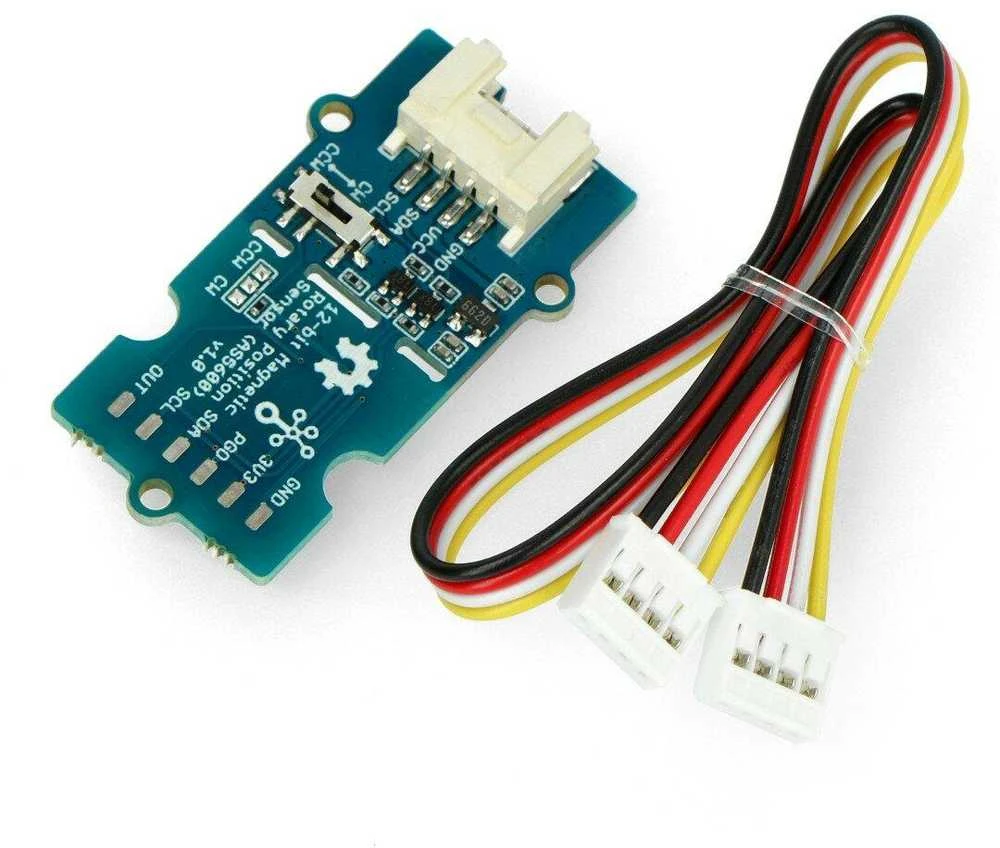

Modulyje yra 12 bitų skiriamosios gebos magnetinis enkoderis AS5600. Turi didesnį tikslumą, yra nekontaktinis ir neturi sukimo kampo apribojimų, skirtingai nei tradicinis potenciometras. Plokštė turi Grove jungtį, skirtą paprastam prijungimui prie BaseShield. Veikia esant 3,3 V arba 5 V įtampai.

Pagrindinės savybės:

Nekontaktinis, neturi sukimo kampo apribojimų
12 bitų skiriamoji geba, 4096 elementai per apsisukimą
Grove I2C, PWM / analoginė išvestis
Maksimalus programuojamas kampas nuo 18° iki 360°

Specifikacijos:

Maitinimo įtampa: 3,3 V arba 5 V
Įėjimo srovė: iki 100 mA
Kampo diapazonas: didžiausias programuojamas kampo diapazonas nuo 18° iki 360°
Išvestis: analoginis / PWM
Sąsaja: I2C - numatytasis adresas 0x36
Išvesties skiriamoji geba: 12 bitų DAC
Darbinė temperatūra: nuo -40 °C iki 125 °C
Matmenys: 40 x 20 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė

5 2026-06-09

Tai tikslus ir patogiai integruojamas kampo matavimo modulis, tinkantis įvairiems automatikos, robotikos ir valdymo projektams. 12 bitų raiška leidžia gana tiksliai nustatyti veleno ar magneto padėtį, todėl jis naudingas ten, kur svarbus sklandus ir stabilus padėties sekimas. Didelis privalumas yra bekontaktis veikimo principas, nes dėl to mažėja mechaninis dėvėjimasis ir didėja ilgaamžiškumas. Modulis ypač patogus prototipavimui, nes jungimas paprastas, o sąsaja gerai tinka darbui su populiariomis mikrovaldiklių platformomis. Taip pat verta paminėti, kad jutiklis veikia pakankamai stabiliai, kai magnetas sumontuotas tinkamai ir laikomasi rekomenduojamo atstumo. Vis dėlto norint pasiekti geriausią tikslumą, reikia kruopštaus magneto išlygiavimo, todėl montavimo kokybė čia turi didelę reikšmę. Bendrai tai patikimas pasirinkimas tiems, kam reikia kompaktiško, tikslaus ir modernaus kampo padėties nuskaitymo sprendimo.

Pliusai: 12 bitų raiška užtikrina tikslų kampo padėties matavimą Bekontaktis veikimas mažina dėvėjimąsi ir didina ilgaamžiškumą Paprastas prijungimas ir patogus naudojimas su mikrovaldiklių platformomis

Minusai: Tikslus veikimas labai priklauso nuo tinkamo magneto išlygiavimo ir montavimo.

Specifikacija

Gamintojas Seeed Studio
Modelis

AN-15546
Modelio pavadinimas

AN-15546

Šią prekę rasite filtruose

Gamintojas Seeed Studio
Tipas Jutikliai

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kuo skiriasi Seeed Studio Grove magnetinis jutiklis nuo potenciometro?

Prietaisas išsiskiria tuo, kad yra nekontaktinis. Skirtingai nei potenciometras, jis neturi besitrinančių dalių neturi sukimo kampo apribojimų. Tai užtikrina patikimesnį veikimą ir ilgesnį tarnavimo laiką, nes nėra mechaninio nusidėvėjimo. Magnetinis enkoderis tiksliai nustato padėtį per stiprų magnetinį lauką.

2. Kokią išvestį turi Grove padėties jutiklis su I2C?

Grove posūkio daviklis suteikia kelias išvesties galimybes. Pagrindinė sąsaja yra I2C protokolas su numatytuoju adresu 0x36. Be to, prietaisas siūlo vienu metu analoginę arba PWM išvestį. Tai leidžia lanksčiai pasirinkti ryšio būdą pagal jūsų projektą.

3. Ar galiu naudoti šį modulį su 5V arba 3,3V loginiais lygiais?

Taip, magnetinis sukamasis jutiklis palaiko abiejų standartų įtampos lygius. Moduliams reikalinga 3,3 V arba 5 V maitinimo įtampa. Tai leidžia jį paprastai pritaikyti tiek naujuose, tiek senesniuose įrenginiuose ar mikroschemų rinkiniuose. Įėjimo srovė siekia iki šimto miliamperų.

4. Kokia jutiklio kampų pustūkio ir 360° kampo skiriamoji geba poslinkiui?

Prietaisas suteikia dvylikos bitų, tai yra 4096 matavimo ir fiksavimo žingsnių per vieną pilną apsukimą. Maksimalus kampo diapazonas yra programuojamo nuo 18 laipsnių iki 360 laipsnių. tai didelis tikslumas matuojant droselio atidarymą ar kito besisukančio elemento kampą.

5. Kaip prijungti AS5600 modulį prie mikrovaldiklio per BaseShield Grove jungtį?

Plokštėje yra standartinė prievaža, skirta kabinėti tiesioginai prie BaseShield lizdo. Kišame modulio kištuką į bet kurį Grove I2C jungtį ant skydo. Sistema automatiškai identifikuoja analoginės ar skaitmeninės sąsajos signalą. Kam nereikia papildomų laidų ar litavimo darbų.
