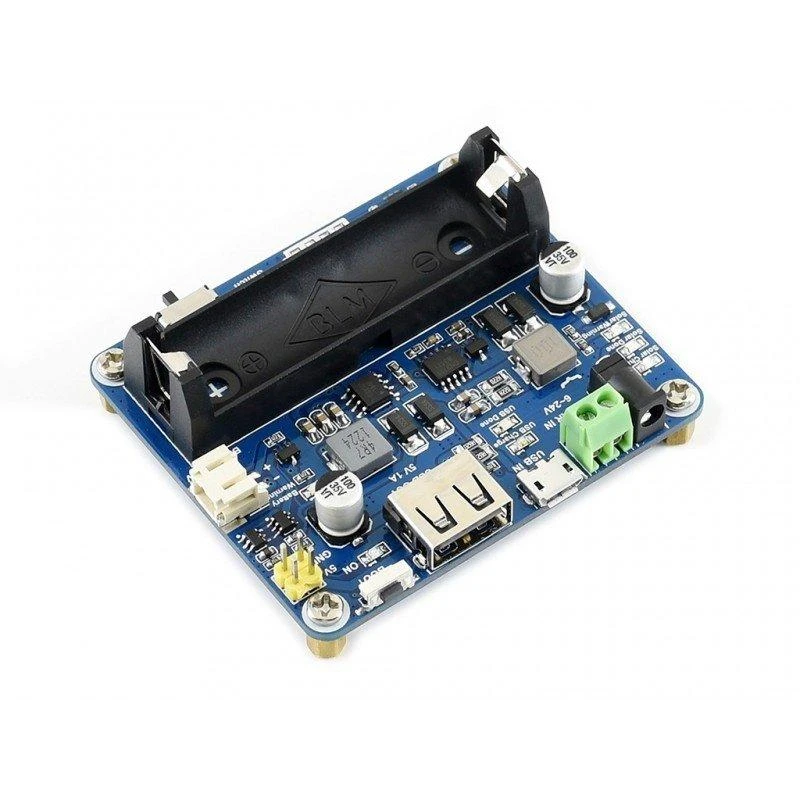

Saulės energijos valdymo modulis 6V-24V saulės kolektoriui, Waveshare 16120

Maitinimo valdymo modulis skirtas naudoti su saulės baterijomis nuo 6 V iki 24 V diapazone. Juo galima įkrauti 3,7 V ličio jonų bateriją per saulės kolektorių arba naudojant išorinį šaltinį, tiekiamą per USB. Modulyje yra reikalingos apsaugos, kurios taip pat užtikrina stabilumą ir aukštą darbo efektyvumą. Jis gali būti naudojamas saulės energiją naudojančioms sistemoms maitinti arba aplinkosaugos projektuose.

Pagrindinės savybės:

• Palaiko MPPT (Maximum Power Point Tracking) funkciją, kuri maksimaliai padidina saulės kolektoriaus efektyvumą

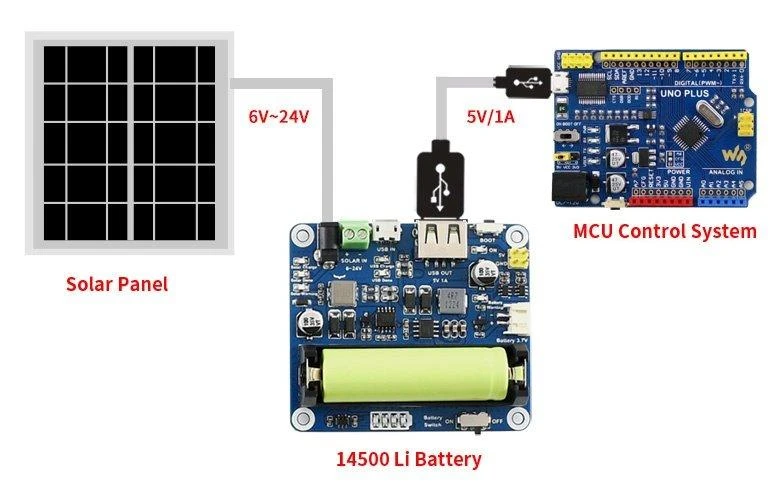

• Palaiko baterijos įkrovimą per saulės kolektorių arba microUSB jungtį
• Modulis skirtas naudoti su saulės baterija nuo 6 V iki 24 V

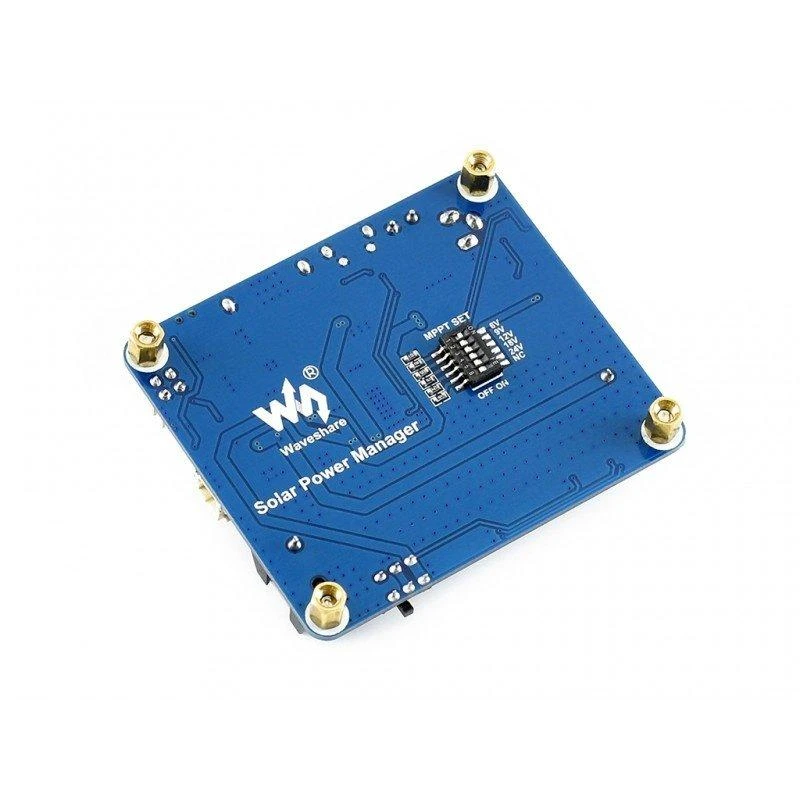

• Integruotas MPPT SET jungiklis, skirtas pagerinti įkrovimo efektyvumą
• Įmontuotas didelės talpos aliuminio elektrolitinis kondensatorius ir SMD keraminis kondensatorius, skirtas sumažinti bangavimą ir užtikrinti įkrovimo stabilumą
• LED indikatoriai, rodantys veikimo būseną
• Daugybė apsaugos funkcijų, įskaitant apsaugą nuo per didelės ir žemos įkrovos ir atvirkštinio poliškumo apsaugą

• Tipas: saulės energijos valdymo modulis saulės baterijoms
• Saulės skydelio įėjimo įtampa (SOLAR IN): nuo 6 V iki 24 V
• MicroUSB įėjimo įtampa (USB IN): 5 V / 1 A

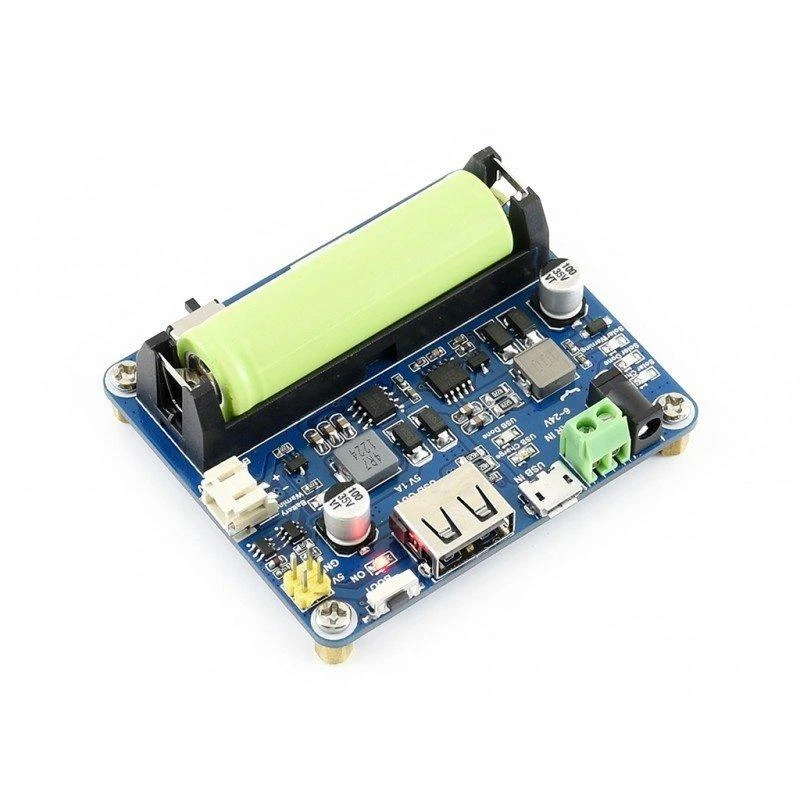

• Baterijos specifikacijos: ličio jonų baterija 3,7 V 14500
• Išėjimo įtampa: 5 V / 1 A
• Įkrovimo išjungimo įtampa: 4,2 V ± 1％
• Apsauga nuo perkrovos: 2,9 V ± 1％
• Saulės baterijų įkrovimo efektyvumas: maždaug 78%
• USB įkrovimo efektyvumas: maždaug 82%
• 3,7 V akumuliatoriaus įkrovimo efektyvumas: maždaug 86%
• Didžiausia ramybės srovė: <2 mA
• Darbinė temperatūra: nuo -40 °C iki 85 °C
• Modulio matmenys: 65,2 mm x 56,2 mm x 22,9 mm
