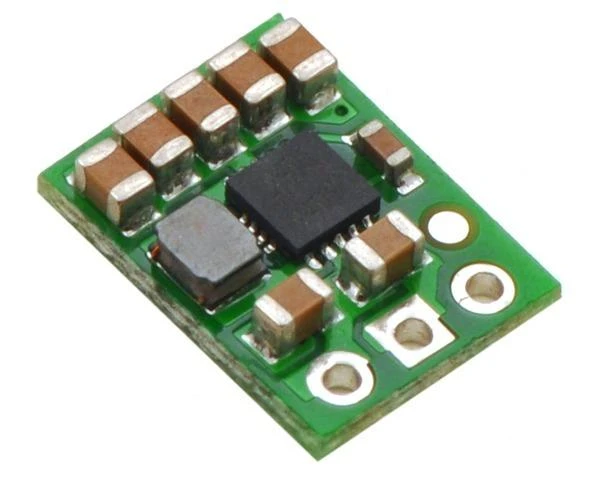

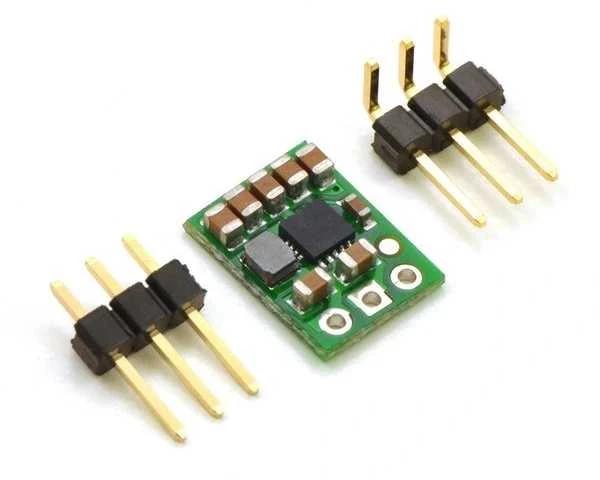

Miniatiūrinis impulsų keitiklio modulis, maitinamas nuo 2.7V iki 11.8V įtampos. Išėjimo įtampa nustatyta 5V. Didžiausia srovė 1A. Matmenys: 9x12x3mm.

S7V7F5 – step-up/step-down keitiklis – 5V 1A – Pololu 2119

Konverteris naudojamas maitinti grandines, veikiančias 5V įtampa. Sistema turi platų įėjimo įtampų diapazoną, todėl puikiai tinka baterijomis maitinamoms konstrukcijoms. S7V7F5 naudojimas užtikrina maitinimo stabilumą viso akumuliatoriaus iškrovimo ciklo metu. Patikimumui padidinti modulyje įrengta apsauga nuo trumpojo jungimo ir automatinio maitinimo išjungimo sistema, kai viršijama leistina darbinė temperatūra.

Kaip naudoti

Modulis yra labai paprastas naudoti, jis turi tris pagrindinius kaiščius:

VIN - įėjimo įtampa 2,7V - 11,8V diapazone. Jei ji mažesnė, modulis neįsijungs, aukštesnė įtampa gali sugadinti sistemą.
GND – žemės potencialas.
VOUT - išėjimo įtampa 5V.
Leistinas įvesties įtampos diapazonas yra nuo 2,7V iki 11,8V. Esant mažesnei vertei, reguliatorius neįsijungs. Didesnė įtampa gali sugadinti sistemą.

Išėjimo įtampa nustatyta į 5 V, bet gali būti iki 5,2 V, kai apkrova nėra arba nedidelė.

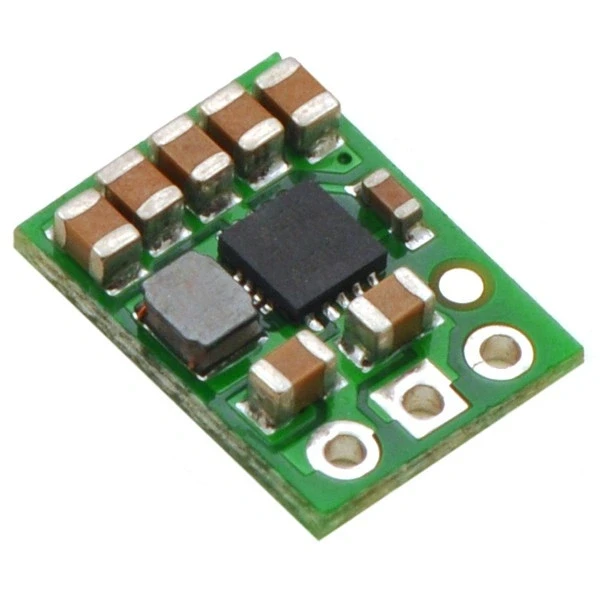

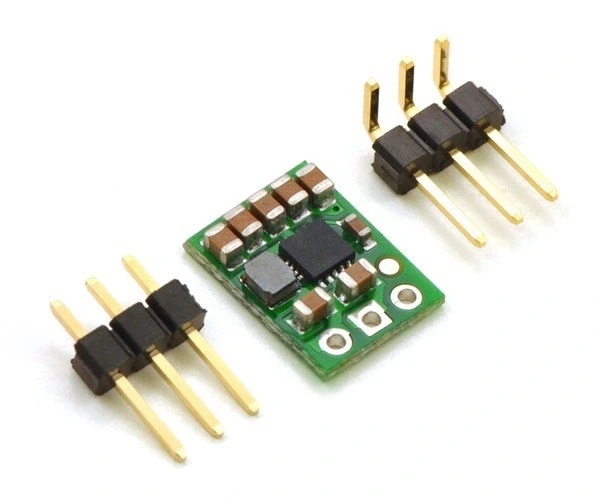

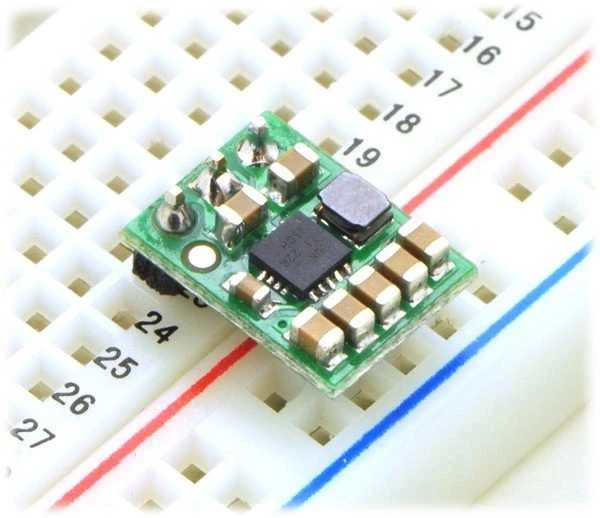

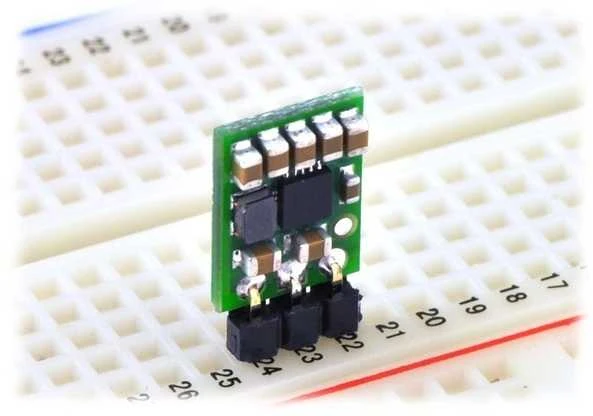

Jungtys yra tinkamai pažymėtos lentoje. Smeigtuko žingsnis yra 2,54 mm (populiarios aukso kaiščio jungtys). Modulis gali būti prijungtas prie duonos plokštės, prijungtas naudojant laidus arba lituojamas prie tam skirtos spausdintinės plokštės.

S7V7F5 - Įtampos keitiklis step-up/step-down - 5V 1A - Pololu 2119 aprašymas - Prekės nuotrauka

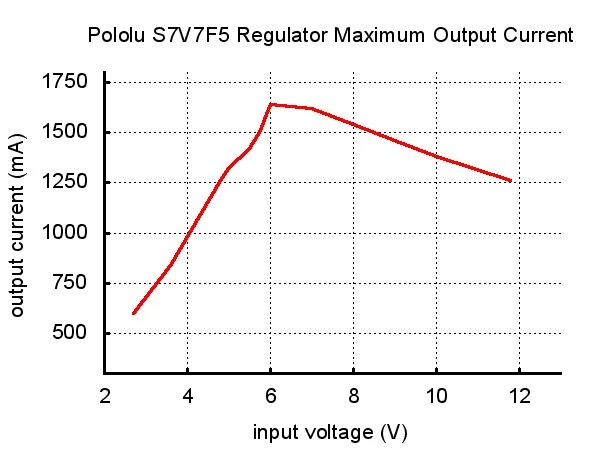

Išėjimo srovė

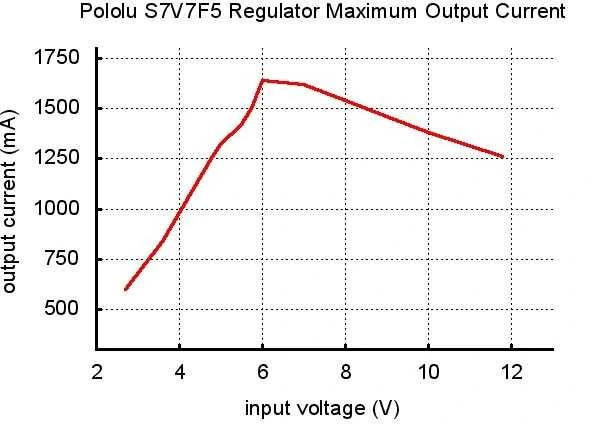

Didžiausia srovė, kuri gali tekėti per sistemą, priklauso nuo įėjimo įtampos. Pateikite šį ryšį toliau pateiktoje diagramoje:

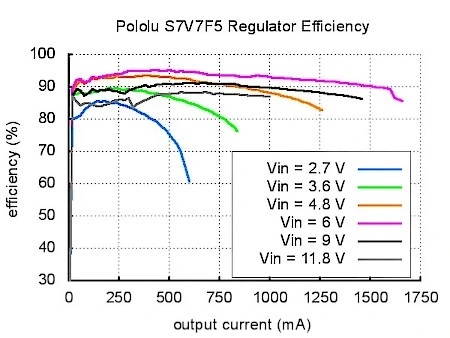

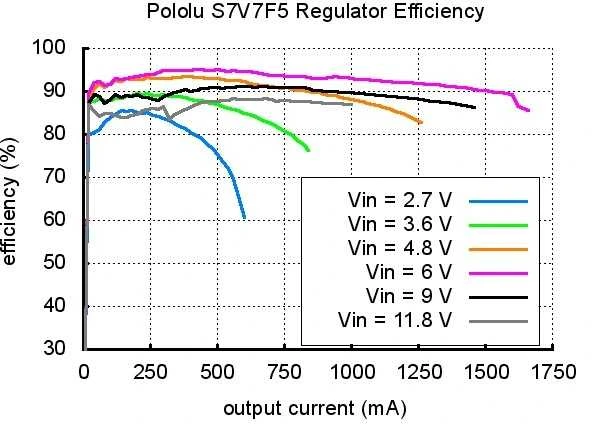

Efektyvumas

Šis parametras ypač svarbus, kai maitinamas iš baterijų, kai svarbu, kad sistema kuo ilgiau veiktų vienu įkrovimu. Keitiklio efektyvumas priklauso nuo tekančios srovės ir įėjimo įtampos (schema žemiau). Vidutiniškai jis yra 85–95%, o tai leidžia praktiškai maksimaliai išnaudoti akumuliatoriaus energiją.

S7V7F5 - Įtampos keitiklis step-up/step-down - 5V 1A - Pololu 2119 aprašymas - Prekės nuotrauka

Įtampos šuoliai (kaiščiai)

Elektroninėse grandinėse paleidimo srovė gali sukelti vadinamąjį šuoliai, ty staigūs įtampos šuoliai iki verčių, viršijančių nustatytą lygį. Jei kaiščio amplitudė viršija ribinę reguliatoriaus vertę, jis gali būti sugadintas. Todėl, jei sistema bus maitinama aukštesne nei 9 V įtampa arba apkrova turės didelį induktyvumą, rekomenduojame 33 uF / 25 V ar didesnės vertės kondensatorių lituoti kuo arčiau sistemos tarp VIN ir GND.

Specifikacijos:

Įėjimo įtampa: nuo 2.7V iki 11.8V
Didžiausia išėjimo srovė:
1A (žemyn)
0.5A (padidinta)
Išėjimo įtampa: 5V
Apsauga nuo temperatūros

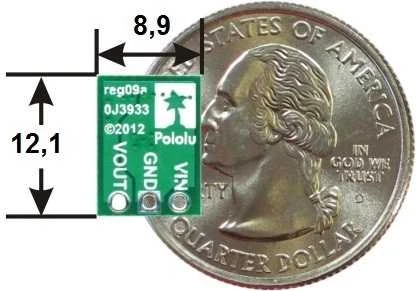

Matmenys: 9x12x3mm
Svoris: 0.5g (be jungčių)

Manufacturer website - Pololu #2119

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-00941
Modelio pavadinimas

AN-00941

Gamintojas Pololu
Tipas Keitikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokiam įtampos diapazonui tinka šis keitiklio modulis?

Šis Pololu S7V7F5 keitiklis palaiko labai platus įvesties įtampas nuo 2,7V iki 11,8V. Toks universalus maitinimo diapazonas leidžia jį naudoti su įvairiais šaltiniais, pavyzdžiui, su viena ar keliais lietaus akumuliatoriais. Tai puikus sprendimas, kai reikia užtikrinti pastovų 5 voltų išėjimą, nepaisant įėjimo įtampos svyravimų.

2. Kaip apsaugotas šis įtampos reguliatorius?

Modulis turi integruotas patikimumo funkcijas. Jis apsaugotas nuo trumpojo jungimo ir per didelės apkrovos. Be to, veikia automatinis išjungimas, kai viršijama leistina darbinė temperatūra. Šios apsaugos padeda išvengti įrenginio gedimo ir apsaugo prijungtą įrangą nuo pažeidimo esant netinkamoms eksploatavimo sąlygoms.

3. Kokią maksimalią srovę gali tiekti šis įrenginys?

Maksimali išėjimo srovė priklauso nuo darbo režimo. Esant įtampos žeminimo (step-down) režimui, galima gauti iki 1 ampero. Kai reikia įtampą kelti (step-up režimas), didžiausia leistina apkrova sumažėja iki 0,5A. Tikslų srovės ir įtampos santykį parodo gamintojo pateikta grafiko diagrama.

4. Koks yra šio keitiklio efektyvumo lygis?

Šio mažo dydžio keitiklio naudingumo koeficientas yra labai aukštas. Vidutinis konversijos efektyvumas svyruoja tarp 85% ir 95%. Toks energetinis naudingumas ypač svarbus nešiojamoms baterijinėms sistemoms, nes leidžia maksimaliai panaudoti akumuliatoriaus talpą ir prailginti įrenginio veikimo laiką vienu įkrovimu.

5. Kaip tinkamai prijungti šį miniatiūrinį modulį?

Prijungti labai paprasta – modulis turi tris aiškiai pažymėtus kaiščius: VIN (įėjimas), GND (žemė) ir VOUT (5V išėjimas). Kaiščių žingsnis yra standartinis 2,54 mm. Jį galima įsmeigti į bandymų lentą, prijungti laidais arba tiesiogiai įlituoti į savo spausdintinę plokštę (PCB), kad būtų sutaupyta vietos.
