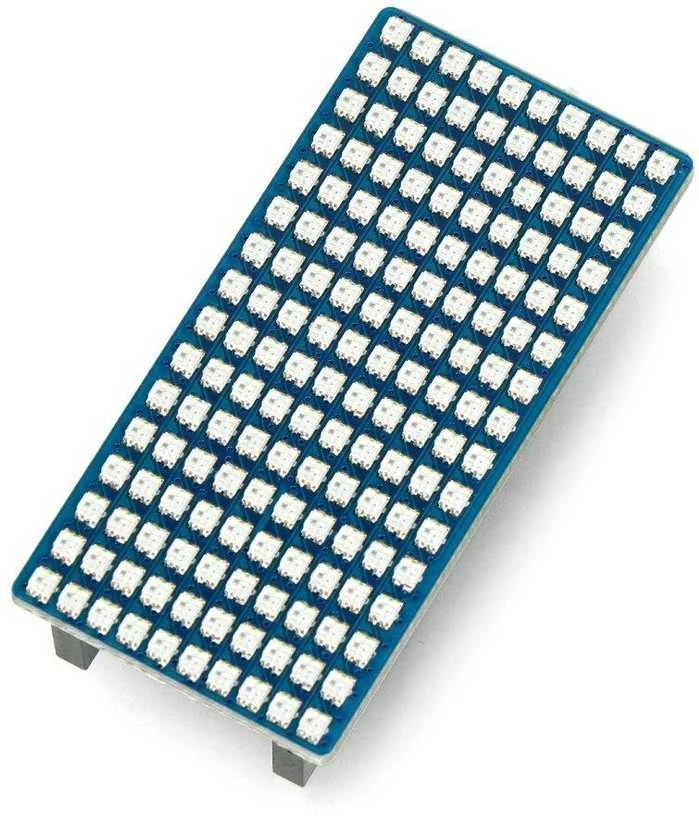

1. Ar šis RGB LED matricos skydelis tinka Raspberry Pi Pico?
Taip, šis Waveshare modulis yra specialiai sukurtas kaip Raspberry Pi Pico priedėlis. Jis jungiasi naudojant standartinius Pico modulio kaiščius, todėl montavimas yra labai paprastas. Šis LED ekranas veikia kaip tiesioginis išplėtimas, nereikalaujantis papildomų laidų ar sudėtingos konfigūracijos.
2. Kiek šviesos diodų yra šioje spalvotoje matricoje?
Šioje plokštėje sumontuota 160 individualių RGB šviesos diodų. Šie komponentai išdėstyti 16 eilučių ir 10 stulpelių tinklelyje. Toks išdėstymas leidžia kurti įvairius grafines animacijas ir teksto pranešimus. Kiekvienas taškas gali rodyti bet kurią iš 16 milijonų galimų spalvų.
3. Kokia įtampa reikalinga šiam LED moduliui?
Šiam spalvotam ekranui reikalinga 5 voltų maitinimo šaltinis. Tokia įtampa užtikrina optimalų visų 160 RGB diodų veikimą ir ryškumą. Maitinimą patogu tiekti per Raspberry Pi Pico plokštę. Šis energijos lygis yra standartinis daugeliui USB prietaisų.
4. Kaip valdyti šio skydelio šviesos diodus?
Valdymas vykdomas per vieno laido (single-wire) duomenų sąsają. Perdavimo greitis siekia iki 800 Kbps, o kiekvienam diodui priskiriamas 24 bitų spalvos gylis. Tai leidžia tiksliai nustatyti kiekvieno pikselio atspalvį. Ryškumą galima reguliuoti per 256 skirtingus lygius.
5. Kokie yra šio išplėtimo modulio fiziniai matmenys?
Modulio korpuso matmenys yra 54 mm ilgio ir 26 mm pločio. Toks kompaktinis dydis leidžia jį patogiai sumontuoti ant pagrindinės plokštės. Jungtims naudojamas 2,54 mm stačiojo kampo lizdas. Šis dizainas užtikrina patikimą sujungimą ir mechaninį stabilumą.
