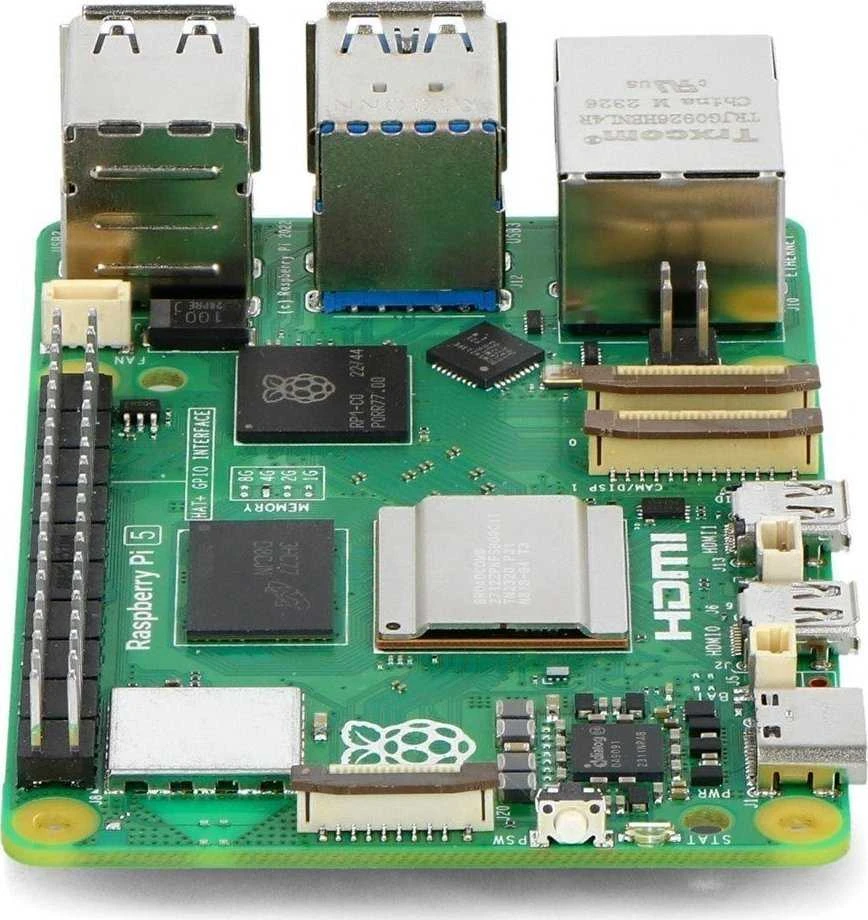

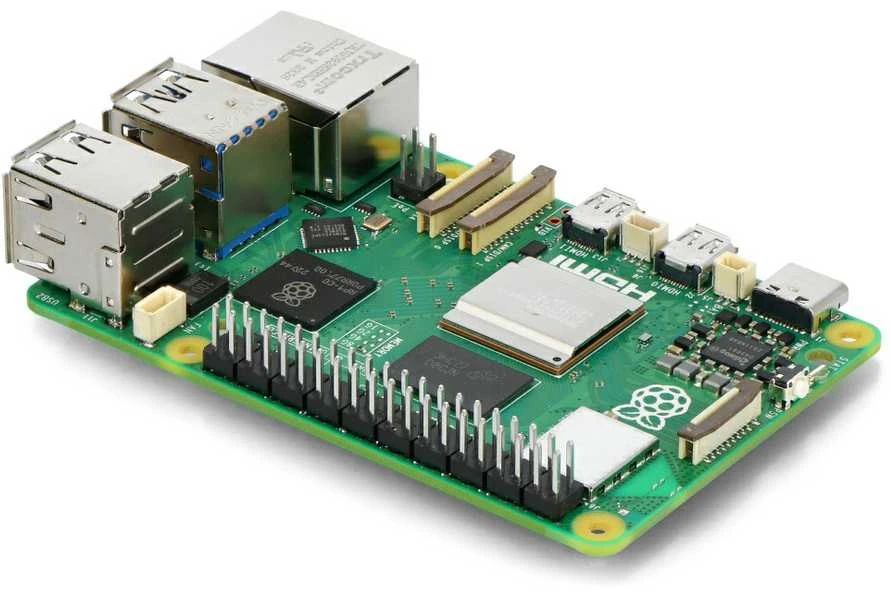

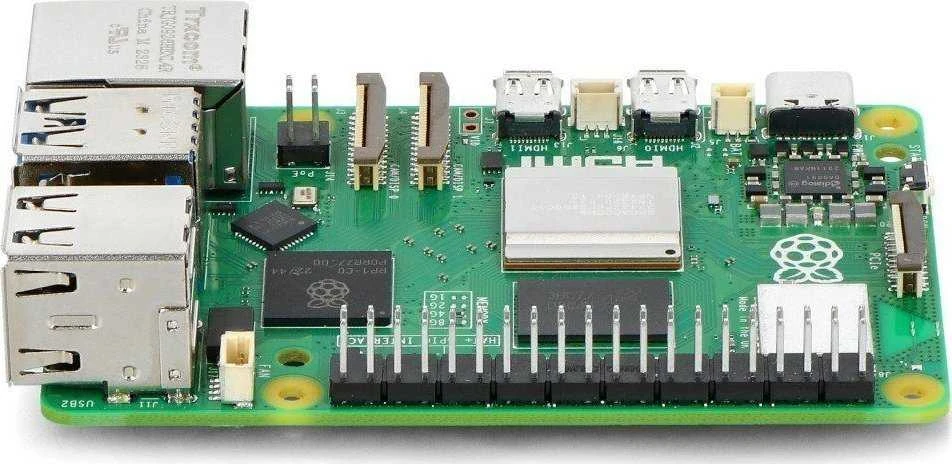

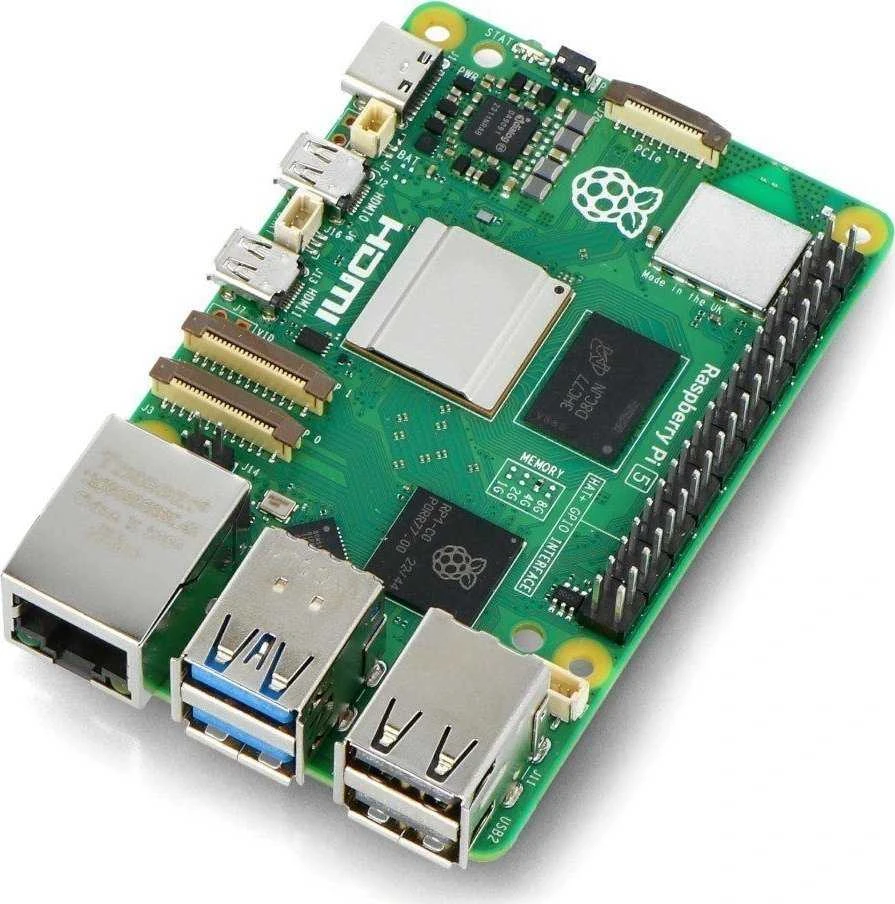

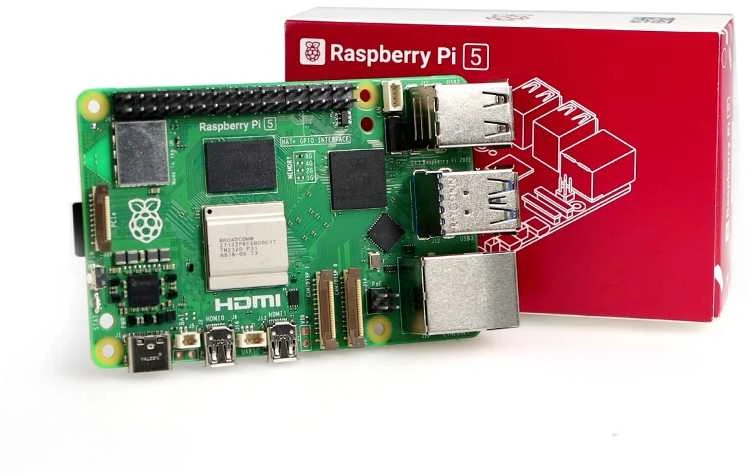

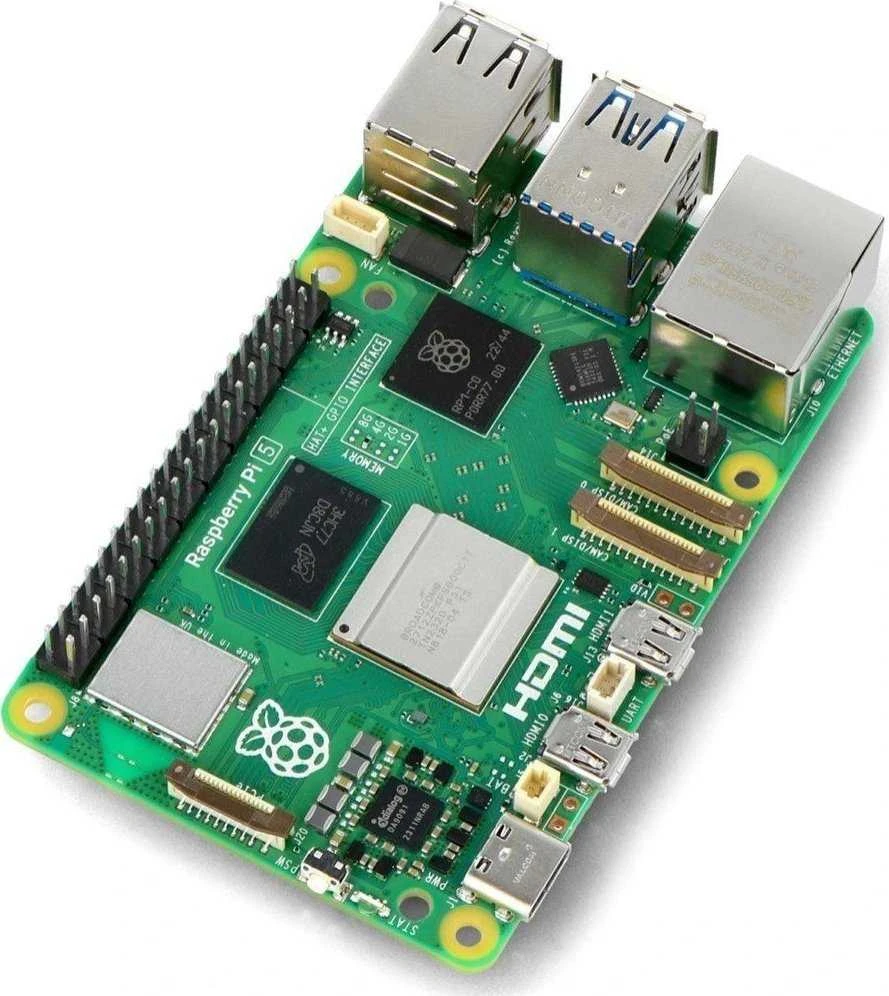

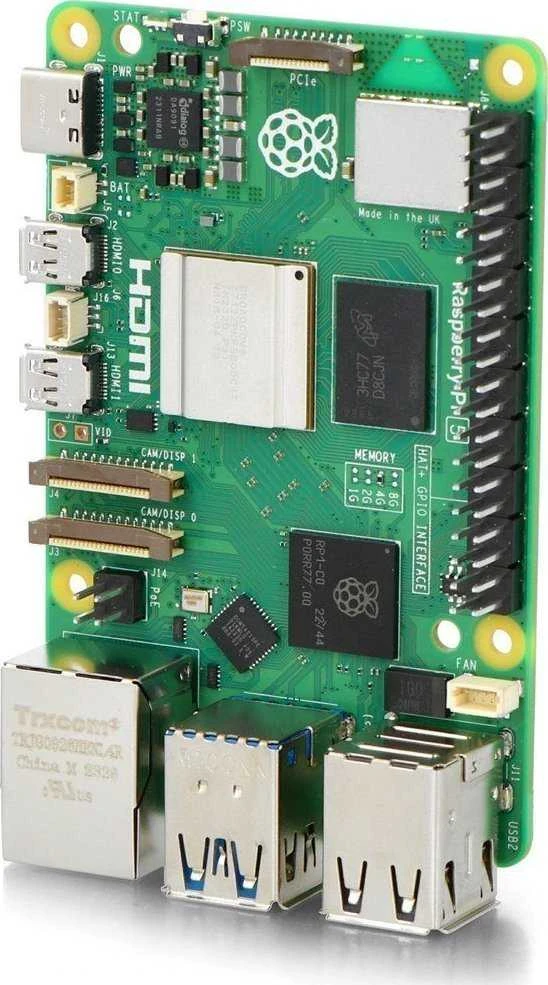

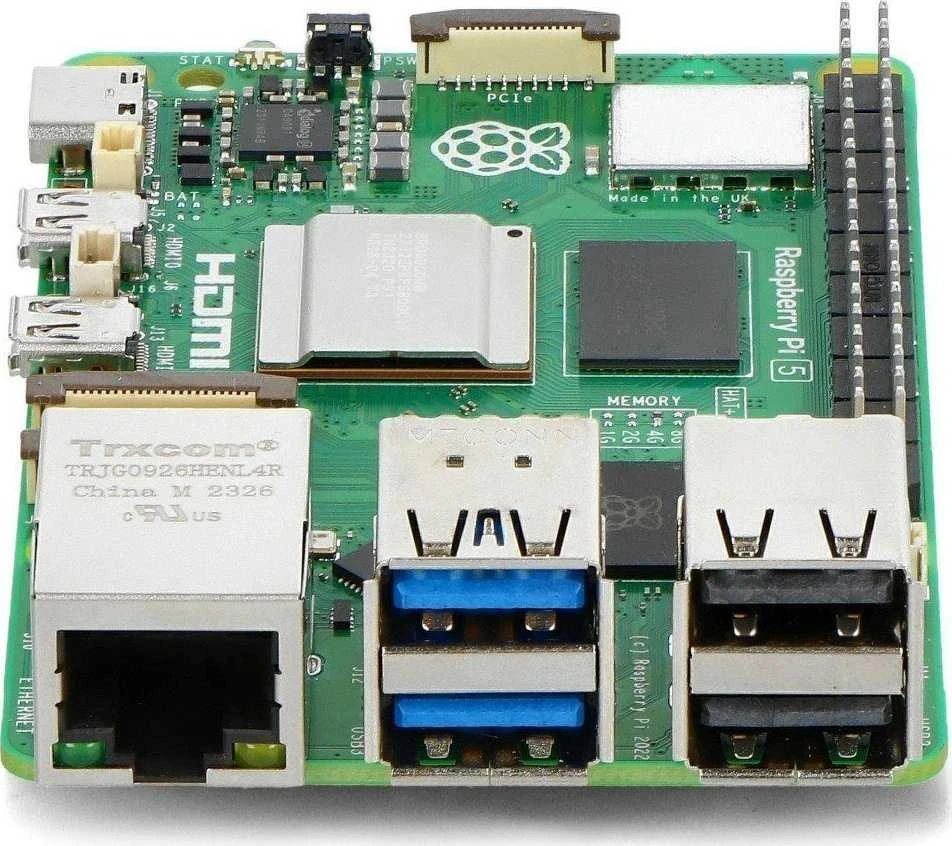

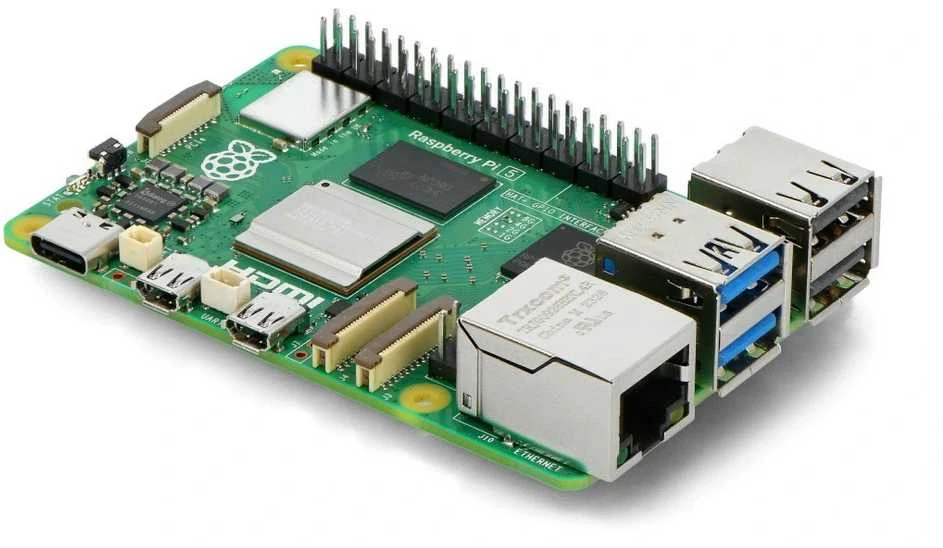

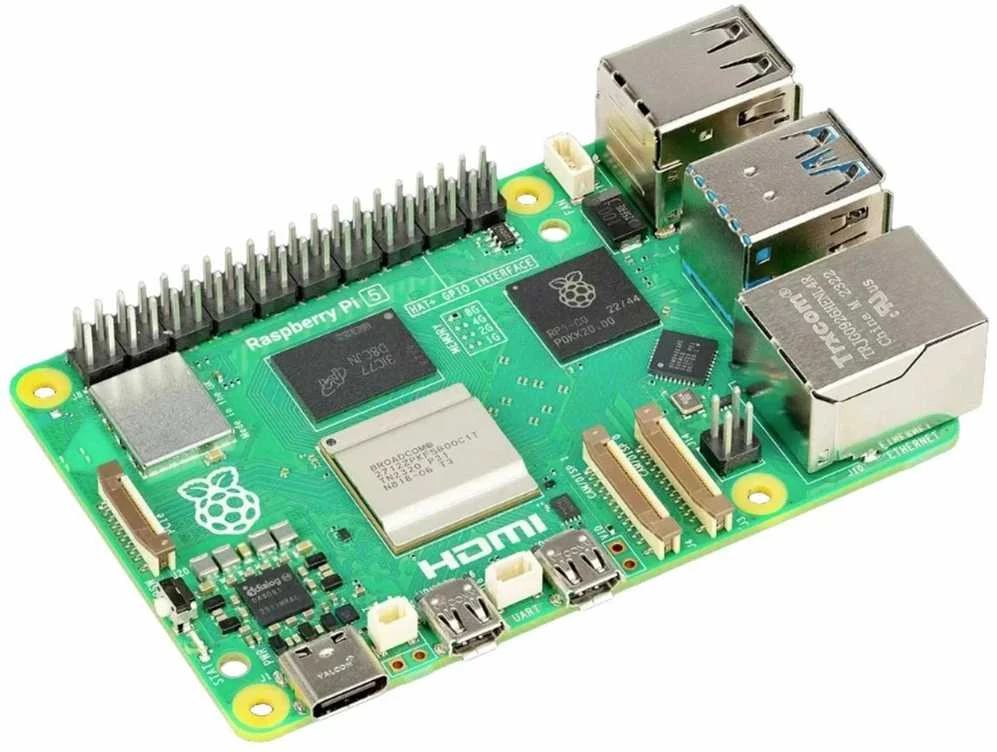

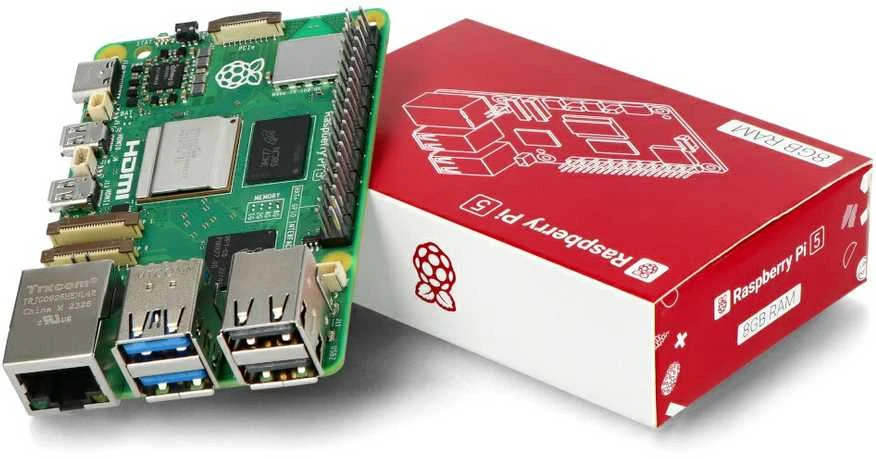

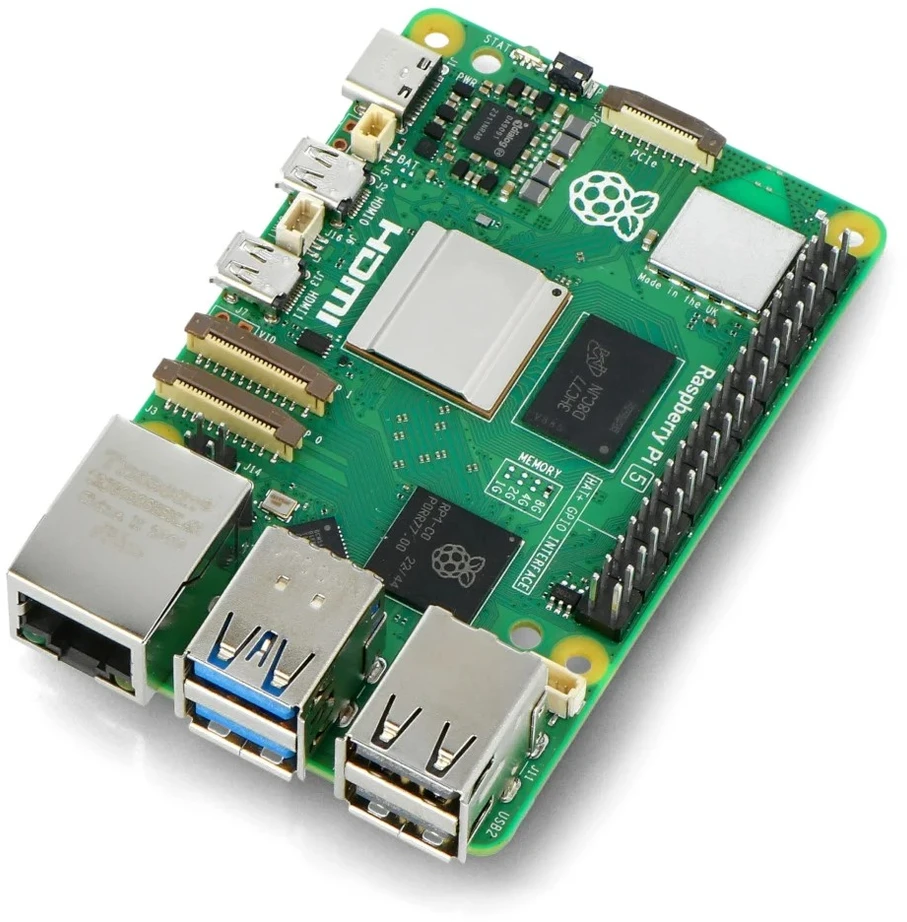

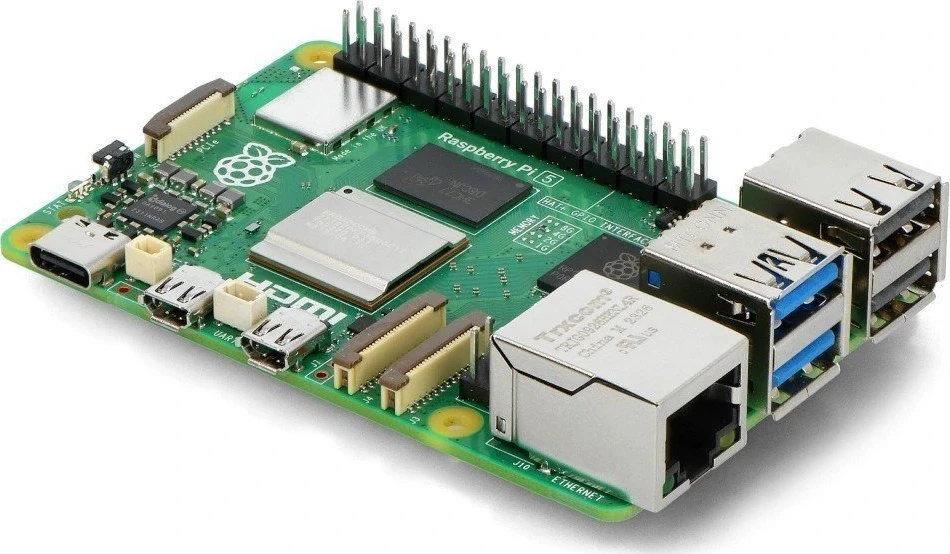

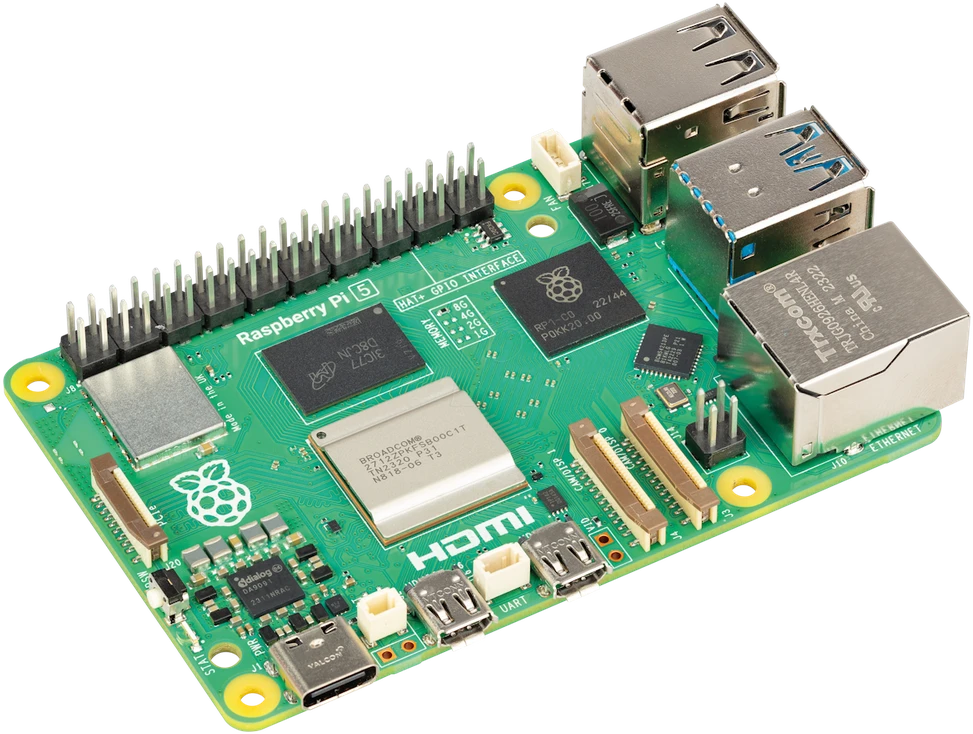

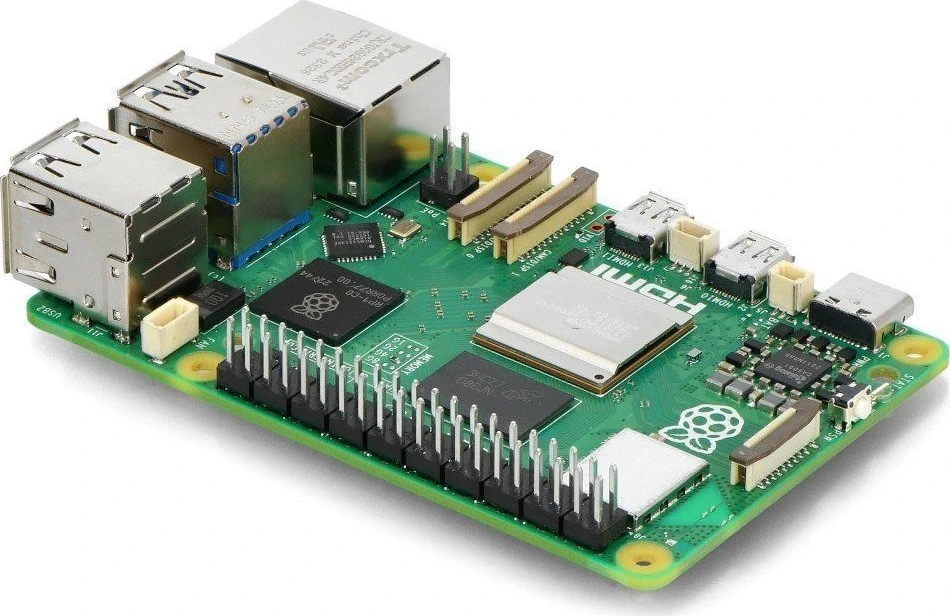

Raspberry Pi 5 8GB

Raspberry Pi 5, aprūpintas 8 GB RAM, yra kita ikoninės raspberry serijos dalis. Šiame įrenginyje yra dvi microHDMI jungtys, du USB 3.0 ir du USB 2.0 prievadai. Be to, jame yra USB C maitinimo jungtis, dvi sąsajos fotoaparatui ir MIPI DSI/CSI ekranui, PCI Express 2.0 jungtis, vieta ventiliatoriui, UART jungtis, vieta RTC baterijai ir specialus maitinimo mygtukas. Taip pat yra dviejų juostų WiFi (2,4 GHz ir 5 GHz), Bluetooth 5 BLE ir greitas 1000 Mb/s Ethernet prievadas su PoE maitinimo funkcija.

Raspberry Pi 5 8 GB

Raspberry Pi 5, kuriame yra 8 GB LPDDR4X-4267 RAM, maitinamas keturių branduolių Broadcom BCM2712 ARM Cortex-A76 64 bitų procesorius, kurio taktinis dažnis yra 2,4 GHz, o tai yra 2–3 kartus efektyvesnis nei jo pirmtakas Raspberry Pi 4. Penktoji šios ikoninės serijos versija apima dvi „microHDMI“ jungtis, du USB 3.0 prievadus, du USB 2.0 ir USB C maitinimo jungtį 2.0 jungtis, vieta ventiliatoriui, UART jungtis, vieta RTC akumuliatoriui ir specialus maitinimo mygtukas. Raspberry Pi 5 taip pat turi dviejų juostų WiFi (2,4 GHz ir 5 GHz), Bluetooth 5 BLE ir greitą 1000 Mb/s Ethernet prievadą su galimybe maitinti per PoE naudojant PoE+ HAT perdangą. Plokštėje yra standartinė 40 kontaktų GPIO jungtis (2x20 kontaktų, 2,54 mm žingsnio) ir lizdas microSD atminties kortelei su operacine sistema. Be to, šalia tipinių tvirtinimo angų yra angos, skirtos oficialiam radiatoriui su ventiliatoriumi sumontuoti.

https://www.youtube.com/watch?v=yul4gq_LrOI

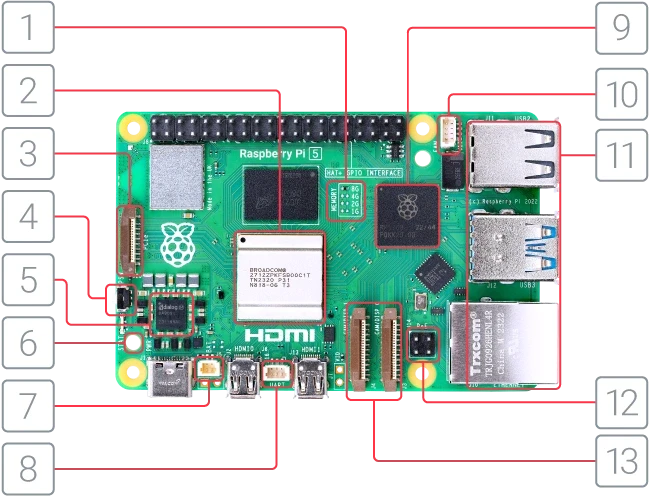

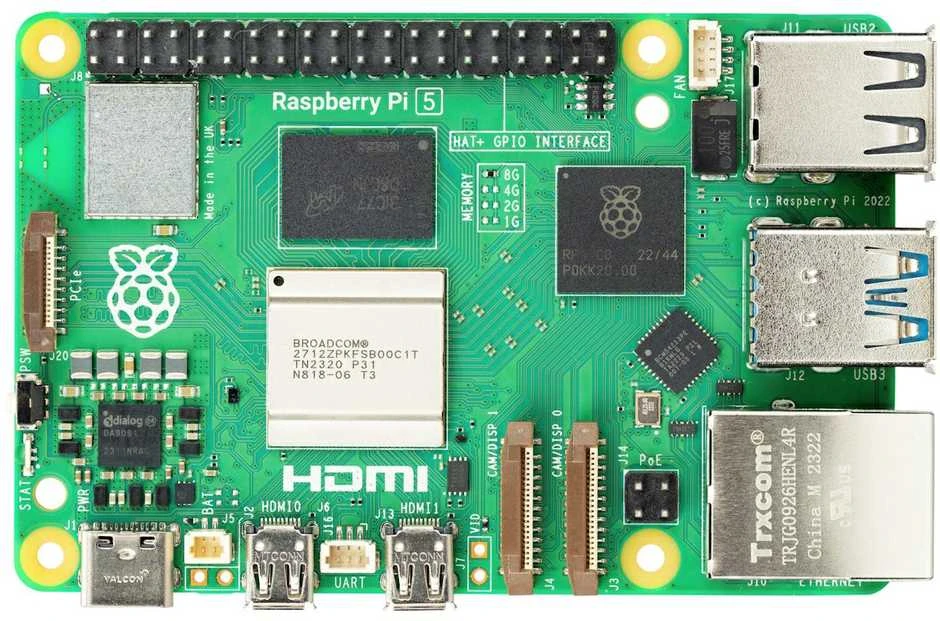

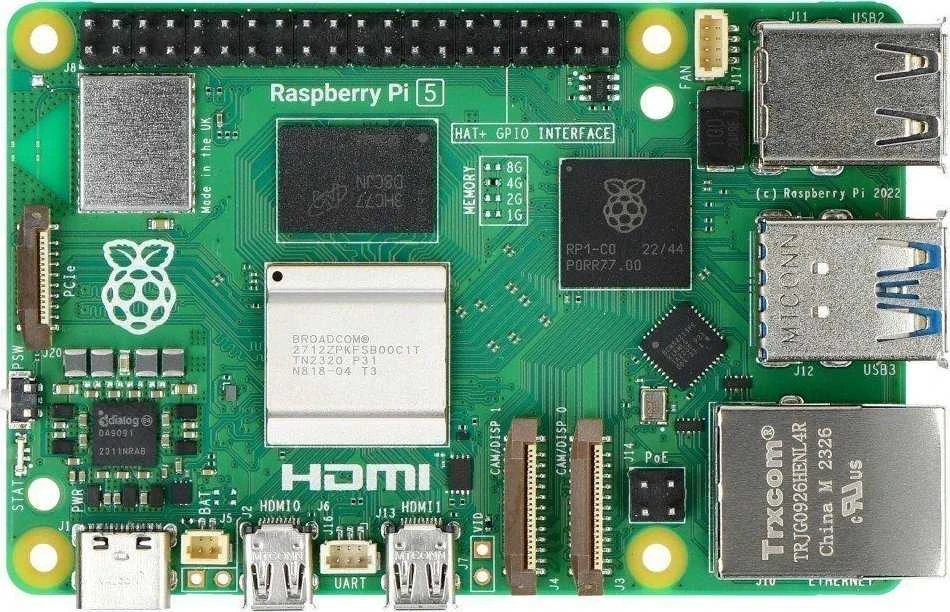

Raspberry Pi 5 plokštės komponentų išdėstymas ir aprašymas

• Modelio žymėjimas
• Broadcom BCM2712 procesorius
• PCI Express 2.0 sąsaja
• ON/OFF mygtukas
• Energijos valdymo sistema
• Aktyvaus aušinimo/radiatoriaus tvirtinimo angos
• RTC akumuliatoriaus jungtis
• UART jungtis
• Raspberry Pi RP1 I/O valdiklis
• Ventiliatoriaus jungtis
• Ethernet ir USB prievadai (apversti iš Raspberry Pi 4)
• PoE HAT jungtis
• 2x 4 eilučių MIPI DSI/CSI jungtys

Raspberry Pi 5 pakeitimai

• Kelios versijos: Raspberry Pi 5 galima įsigyti keliomis versijomis, kurios skiriasi RAM kiekiu: 1 GB, 2 GB, 4 GB, 8 GB.
• BCM2712 procesorius: Broadcom BMC2712 Quad-Core ARM Cortex-A76 64 bitų, veikiantis 2,4 GHz dažniu, yra 60 % greitesnis nei jo pirmtakas.
• PCIe 2.0 jungtis: Penktoji Raspberry Pi versija aprūpinta greita PCI Express 2.0 jungtimi, leidžiančia prijungti periferinius įrenginius greitai perduodant duomenis.
• RTC akumuliatoriaus jungtis: speciali jungtis leidžia prijungti realaus laiko bateriją (RTC), kad išlaikytumėte esamą datą ir laiką.
• UART jungtis: plokštėje yra UART jungtis, prie kurios galite prijungti derintuvą.
• Dvi CSI / DSI jungtys: Raspberry Pi 5 turi dvi 4 eilučių MIPI CSI / DSI jungtis mini 22 kontaktų formatu su 0,5 mm žingsniu, prie kurių galite prijungti kamerą ir ekraną arba dvi kameras / du ekranus .
• ĮJUNGIMO/IŠJUNGIMO mygtukas: Raspberry Pi mini kompiuterį dabar galima įjungti/išjungti naudojant maitinimo mygtuką. Mygtukas taip pat gali būti naudojamas avietei pažadinti iš gilaus miego režimo. Ilgai nuspaudus mygtuką, minikompiuteris nutrūksta.
• Raspberry Pi RP1 lustas: RP1 lustą specialiai sukūrė Raspberry Pi Foundation, kad palaikytų įvesties/išvesties sąsajas, atleisdamas pagrindinį mini kompiuterio procesorių, todėl Raspberry Pi 5 žymiai efektyvesnis už senesnius pirmtakus.
• Jungties išdėstymas: plokštės kontūrai išlieka tokie patys kaip ir ankstesnėse versijose, tačiau sąsajos išdėstymas pasikeitė.

Vaizdas ir garsas Raspberry Pi 5

Penktasis Raspberry Pi leidimas siūlo dvi microHDMI jungtis, leidžiančias perduoti vaizdą ir garsą 4K kokybe 60 kadrų per sekundę greičiu. Raspberry Pi 5 turi du 4 eilučių MIPI CSI/DSI prievadus, kurie leidžia prijungti du ekranus su 4K raiška arba dvi kameras. Įrenginys naudoja VideoCore VII GPU, kurio taktinis dažnis yra 800 MHz. CSI/DSI prievadai turi 22 linijas su 0,5 mm žingsniu, o tai reiškia, kad norint naudoti ankstesnius priedus, reikia naudoti atitinkamą adapterį.

Raspberry Pi OS operacinė sistema

Raspberry Pi 5 turi microSD atminties kortelės lizdą (su SDR104 didelės spartos režimu), naudojamu Raspberry Pi OS sistemai paleisti. Taip pat galima paleisti sistemą iš įrenginio USB prievado. Mūsų asortimente yra atminties kortelės su iš anksto įdiegta operacine sistema, paruoštos naudoti iškart po išpakavimo. Raspberry Pi 5 yra suderinamas su Raspberry Pi OS, pradedant nuo Bookworm.

https://www.youtube.com/watch?v=ntaXWS8Lk34

Ryšys naudojant Raspberry Pi 5

Penktoji Raspberry Pi versija išlaiko populiarias sąsajas, kurias žinome iš tipiškų asmeninių kompiuterių. Pagrindiniai yra šie:

• Dvi microHDMI jungtys, leidžiančios vienu metu prijungti du monitorius ir rodyti 4K kokybės vaizdus.
• WiFi modulis – dviejų juostų, veikiantis 2,4 GHz ir 5 GHz dažnių juostoje, atitinkantis 802.11b/g/n/ac standartą.
• Bluetooth LE modulis – modernus belaidis Bluetooth Low Energy (LE) versija 5.0.

4 USB jungtys – dvi iš jų yra USB 2.0, o kitos dvi yra greitesnės USB 3.0, palaikančios 5 Gb/s operacijas vienu metu, idealiai tinkančios įvairių išorinių įrenginių prijungimui.

Ethernet lizdas - leidžia greitai prisijungti prie tinklo iki 1000 Mb/s greičiu. Be to, per šį lizdą galima maitinti Raspberry Pi 5 (naudojant PoE+ HAT perdangą).

GPIO – susideda iš 40 bendrosios paskirties įvesties/išvesties kaiščių, turinčių sąsajas, tokias kaip I2C, SPI ir UART. Jie naudojami įvairioms programoms, tokioms kaip valdymo šviesos diodai, mygtukai, variklio valdikliai ir daug daugiau.

Raspberry Pi 5 maitinimo šaltinis

Raspberry Pi 5 turi C tipo USB prievadą, skirtą įrenginiui maitinti. Naujausiam šios ikoninės serijos leidimui reikalingas 5 V maitinimo šaltinis ir bent 5 A srovė. Mūsų asortimente yra tiek originalių maitinimo šaltinių, tiek aukštos kokybės pakaitalų, suderinamų su Raspberry Pi 5. Pagal numatytuosius nustatymus didžiausias USB prievadų srovės efektyvumas yra 600 mA, tačiau aptikus USB C maitinimo šaltinį su Power Delivery funkcija, riba bus automatiškai padidintas iki 1.6A.

Specifikacijos:

• MIKROVALDIKLIS: BCM2712
• ŠERDIS: Cortex A76
• RAM: 8GB
• ŠERDŽIŲ SKAIČIUS: 4. Keturių branduolių
• SKAITMENINIAI PINS: 40
• IŠORINĖ ATMINTIS: microSD kortelė
• Laikrodis: 2,4 GHz
• ETHERNET: Taip
• WIFI MODULIS: Taip
• USB SĄSAJA: 2x USB 3.0 + 2x USB 2.0
• MICROSD: Taip
• BLUETOOTH: Taip
• HDMI prievadas: taip
• I2C SĄSAJA: Taip
• UART SĄSAJA: Taip
• Maitinimo jungtis: USB C
• SPI SĄSAJA: taip
• LCD SĄSAJA: taip
• KAMEROS SĄSAJA: taip
• LINUX SISTEMA: taip
• ANDROID SISTEMA: taip
• PAKUOTĖS PLOTIS: 10cm
• PAKUOTĖS AUKŠTIS: 6.3cm
• PAKUOTĖS GYLIS: 2.7cm
• SVORIS: 0.067kg
