QTR-8RC atspindžio jutiklio matrica,...

1. Ką aptinka ši jutiklių matrica?

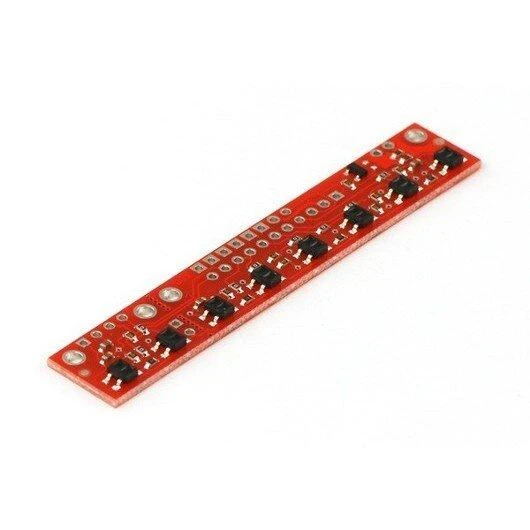

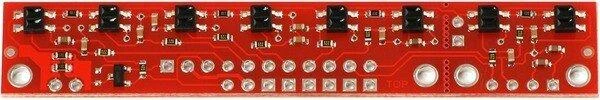

QTR-8RC atspindžio jutiklių matrica buvo sukurta patikimai aptikti juodas linijas baltame fone. Šis įrenginys yra specializuotas linijos sekimo sensorius, puikiai tinkamas robotų konstrukcijai. Jis veikia matuodamas infraraudonųjų spindulių atspindį nuo paviršiaus, todėl yra labai efektyvus nustatant kontrastą.

2. Kaip prijungti šį linijos sekimo jutiklį?

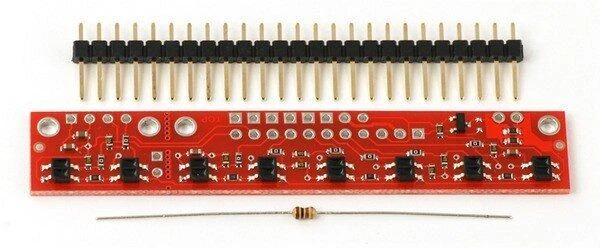

Jutiklio prijungimas yra paprastas, nes jis siunčia skaitmeninį signalą, suderinamą su įprastais mikrokontrolerių I/O kaiščiais. Šis sprendimas leidžia tiesiogiai skaityti duomenis be papildomo A/D keitiklio. Prijunkite prie 5V arba 3.3V maitinimo šaltinio, o išėjimą prie bet kurio skaitmeninio kaiščio.

3. Kokiu atstumu matuoja šis įrenginys?

Maksimalus efektyvus šio modulio matavimo atstumas yra iki 9,5 milimetro nuo paviršiaus. Toks nuotolis užtikrina tikslią IR šviesos atspindžio nuskaitymo kokybę. Optimaliam darbui rekomenduojama montuoti jutiklį tam tikru aukščiu, kad būtų užtikrintas geriausias kontrasto aptikimas linijų trasoje.

4. Kokia įtampa reikalinga maitinimui?

Šis Pololu gaminys gali būti maitinamas 5 voltų arba 3,3 voltų DC įtampa, todėl jis yra universalus. Maitinimo srovės poreikis yra apie 100 miliamperų. Dėl šios lankstumo modulis puikiai dera su įvairiausia mikrokontrolerių ir plokščių, tokių kaip Arduino, įrangą.

5. Kuo šis modulis skiriasi nuo analoginių?

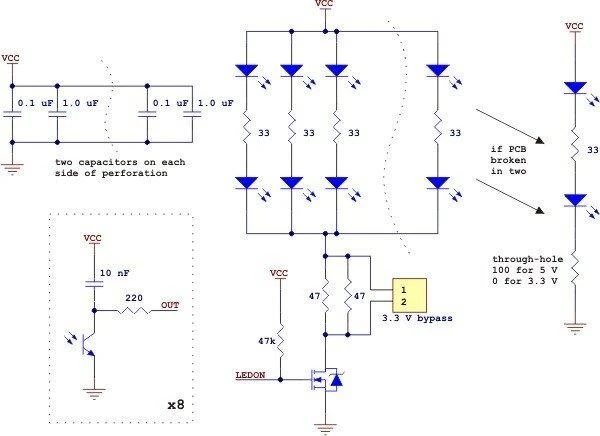

Pagrindinis skirtumas yra tas, kad QTR-8RC modulis iš karto pateikia skaitmeninį signalą, matuodamas kondensatoriaus iškrovimo laiką. Šis metodas pakeičia poreikį naudoti analoginiams-duomenims keisti skirtą A/D keitiklį. Toks požiūris supaprastina programavimą ir sumažina apdorojimo našta pagrindiniam procesoriui.
