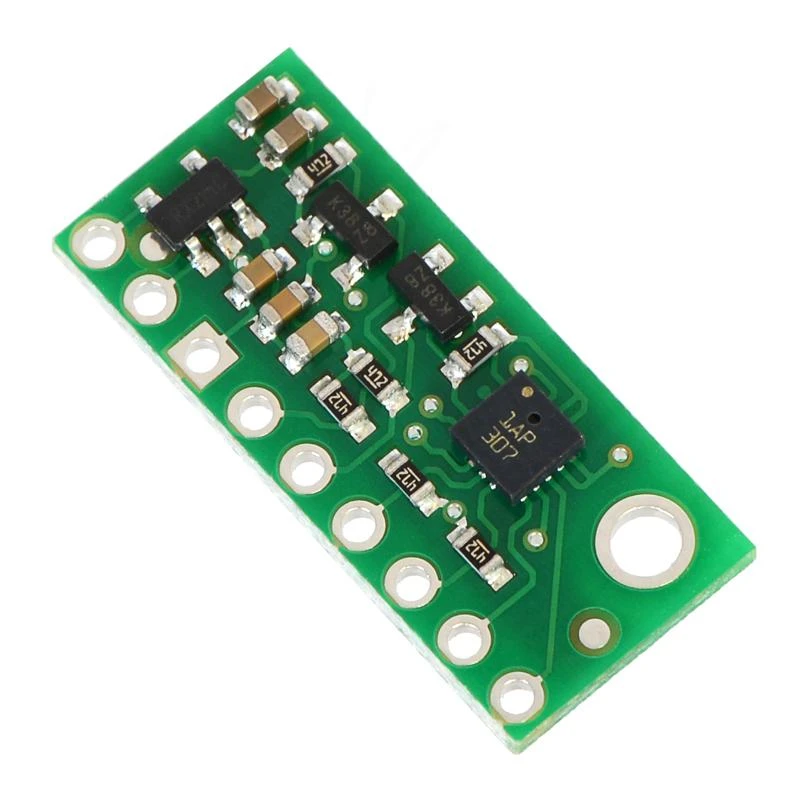

Integruota ST LPS331AP skaitmeninio barometro plokštė, skirta matuoti slėgius 260 – 1260 mbar (26 kPa - 126 kPa), atsižvelgiant į temperatūrą - su absoliutiniu slėgio tikslumu iki +- 2 mbar (0.2 kPa) ir 0.02 mbar (0.002 kPa) tipiniu RMS triukšmu, esant aukšto tikslumo režimui.

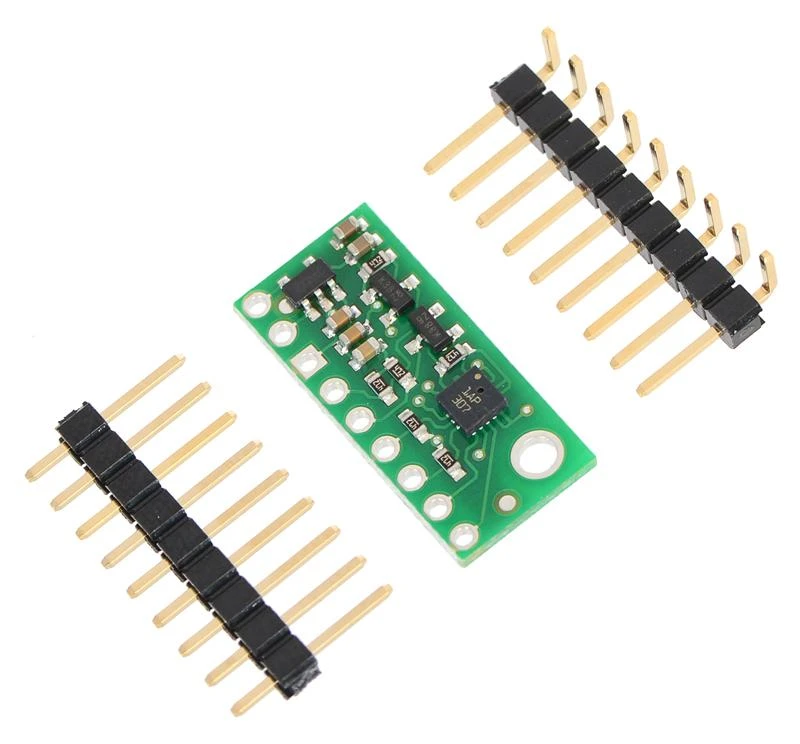

Modulis turi 3.3 V linijinį įtampos reguliatorių ir integruotus lygio keitiklius, kurie leidžia dirbti esant įtampai nuo 2.5 V iki 5.5 V. 0.1″ atstumas tarp kontaktų leidžia šią plokštę naudoti su standartinėmis maketavimo ir 0.1″ universaliomis spausdintinėmis plokštėmis. Galimos duomenų perdavimo sąsajos : I²C ir SPI.

Techniniai duomenys:

Išmatavimai: 0.4″ × 0.9″ × 0.1″
Svoris: 0.6g
Maitinimo įtampa: 2.4V - 5.5V
Maitinimo srovė: 2mA
Sąsaja: I²C, SPI
Slėgio matavimo diapazonas: 26 kPa - 126 kPa

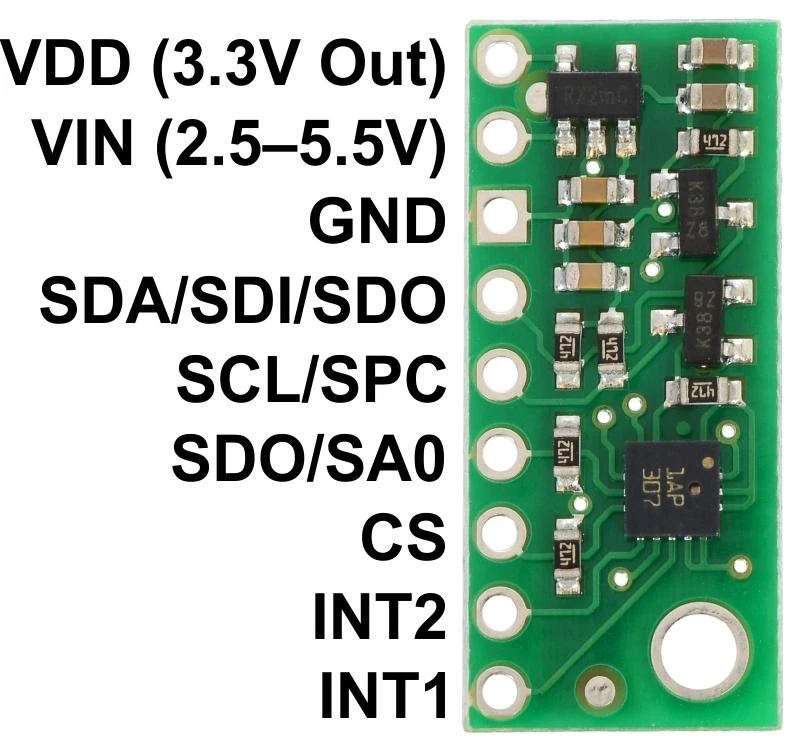

Pajungimas

VDD Reguliuojamas 3.3 V išėjimas. Beveik 150 mA , kuriais galima maitinti išorinius prietaisus (galima naudoti kaip 3.3 V padavimą, kai VIN yra atjungtas, apeinant įtampos reguliatorių).
VIN Tai yra pagrindinis 2.5V - 5.5V maitinimo kontaktas . SCL/SPC ir SDA/SDI lygio keitikliai, reguliuojantys I²C ir SPI kanalo bito aukštą lygį iki šio lygio.
GND Įžeminimo jungtis. I²C arba SPI valdymo šaltinis turi turėti bendrą įžeminimą su šia plokšte.
SDA/SDI/SDO Sulygintas I²C duomenų kanalas ir SPI duomenų IN kanalas ( dubliuojasi kaip SDO in 3-laidų režimas): HIGH – VIN , LOW – 0 V.
SCL/SPC Sulygintas I²C/SPI laikrodžio kanalas : HIGH – VIN , LOW – 0 V.
SDO/SA0 SPI duomenų OUT kanalas 4-laidų režime : HIGH – VDD , LOW – 0 V. Šis išėjimas nėra sulygintas. Taip pat naudojimas kaip įėjimas, kai norima išsiaiškinti I²C pagalbinį adresą.
CS SPI įjungimas (chip parinkimas) . CS = HIGH (VDD) - I²C sąsaja; CS = LOW - SPI sąsaja.
INT2 Programuojamas pertraukimas, 3.3 V loginis išėjimas. Šis išėjimas nėra sulygintas.
INT1 Programuojamas pertraukimas, 3.3 V loginis išėjimas. Šis išėjimas nėra sulygintas.
